![Ariston GENUS ONE SYSTEM 35 [12/48] Электрод контроля пламени розжига](/views2/1766486/page12/bgc.png)
12 /

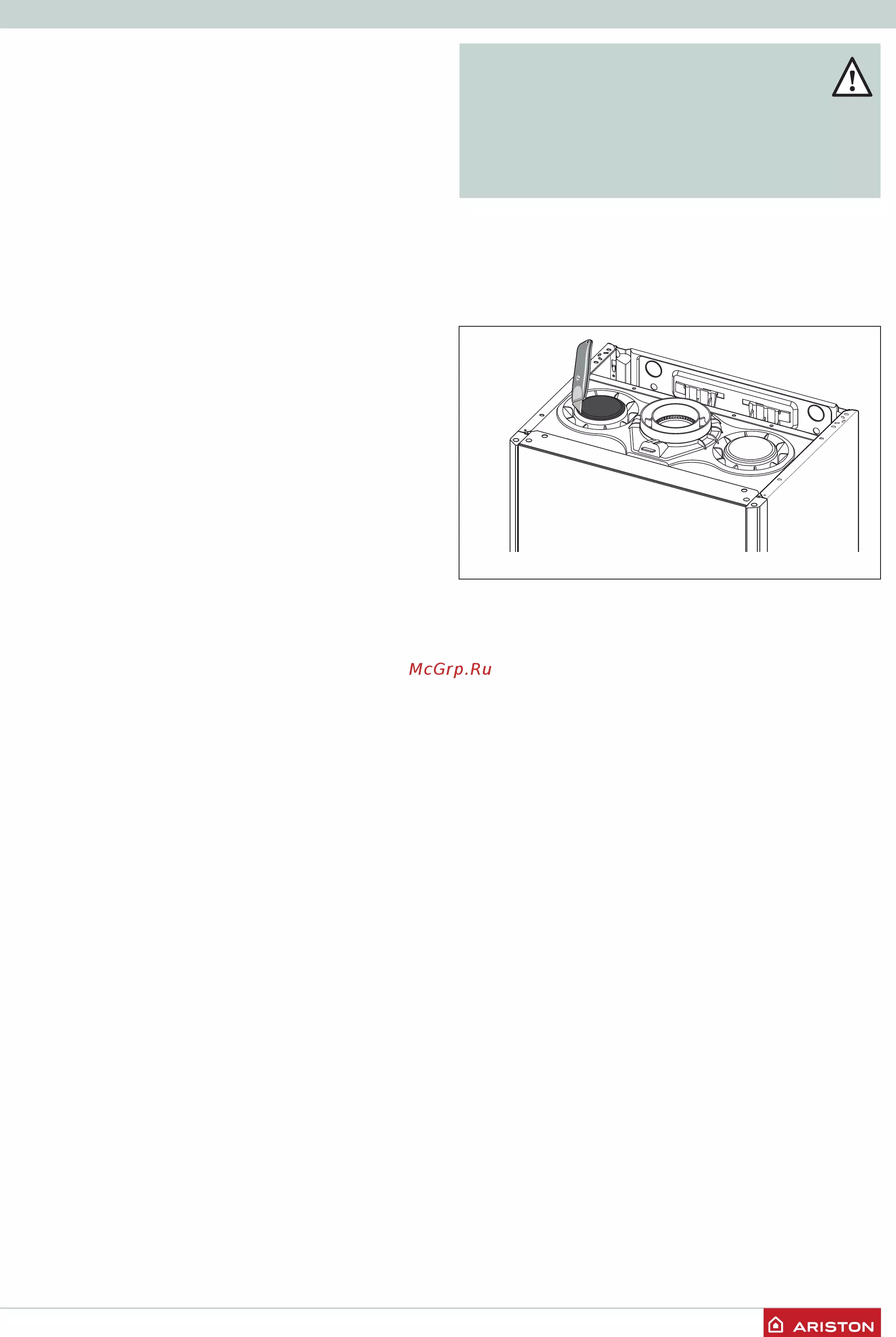

УСТАНОВКА
Гидравлическая схема
A B C D E
13
14
15
16
18
17
19
20
1
4
3
9
11
10
12
8
7
5
6
21
1. Воздухоотводчик
3. Первичный теплообменник
4.
Электрод контроля пламени/розжига
5. Датчик температуры в обратной линии контура
отопления
6. Датчик температуры в подающей линии контура
отопления
7. Газовый клапан
8. Вторичный пластинчатый теплообменник
9. Предохранительный клапан (3 бара)
10. Автоматический байпас
11. Сливной кран
12. Сифон
13. Кран подпитки
14. Фильтр контура отопления
15. Датчик расхода контура ГВС
16. Трехходовой клапан
17. Манометр
18. Датчик давления воды
19. Модулируемый циркуляционный насос с
воздухоотводчиком
20. Расширительный бак
21. Модулируемый вентилятор
A
C
D
E
13
14
16
18
17
19
20
21
1
4
3
9
10
12
11
7
5
6
R
B
