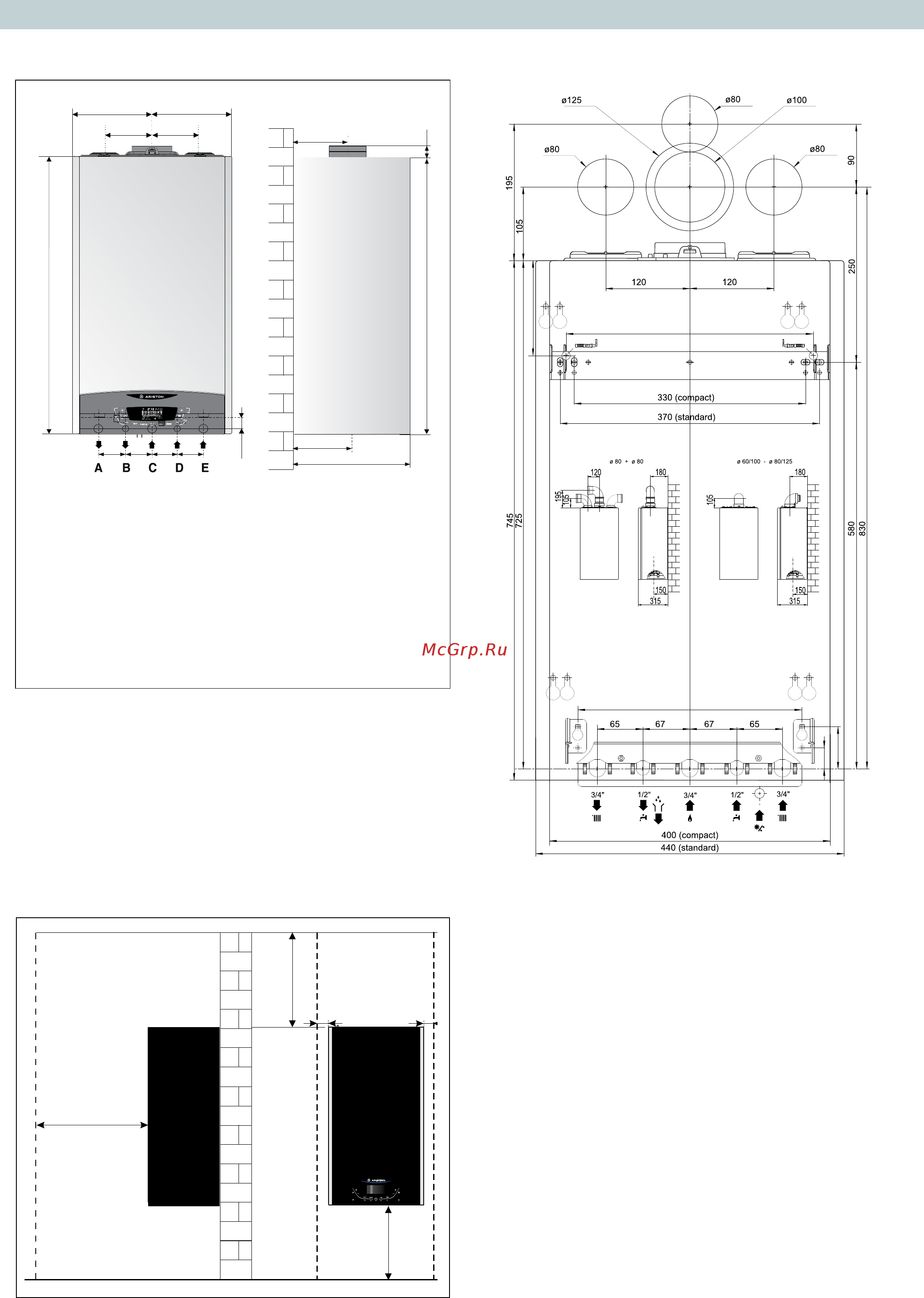

![Ariston GENUS ONE SYSTEM 35 [6/14] Описание котла](/views2/1766484/page6/bg6.png)
ОПИСАНИЕ КОТЛА
Минимальные расстояния
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго вертикальном положении.
Установочный шаблон
420020160100 - 03/2017
353 (compact)
136
30
60
320
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
R. Возврат из бойлера
*** = 315 - модель 24
385 - модель 30-35
Размеры
150
***
180
25745
745
200
120 120
200
28
65
/R
6567 67
450
053
003
50 50
