Daikin FNQ50A2VEB [15/20] Предостережение

Русский 13

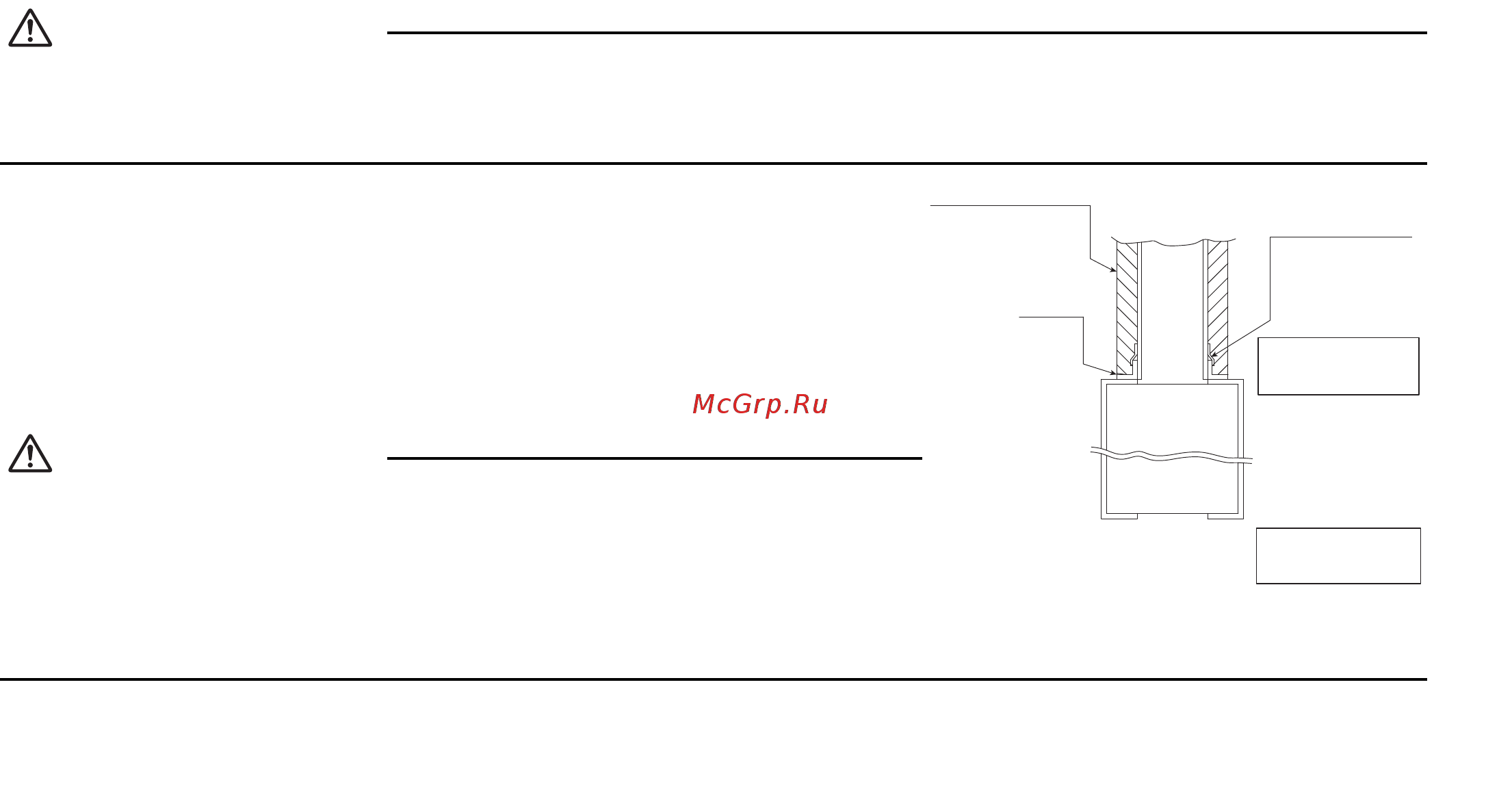

МОНТАЖ ВОЗДУХОВОДА

Подсоедините приобретаемый на месте воздуховод.

Сторона впуска воздуха

• Соедините воздуховод и фланец на стороне впуска (приобретается по месту установки).

• Подсоедините фланец к основному блоку винтами из комплекта принадлежностей (позиции 16, 20 или 24).

• Оберните зону соединения фланца на стороне впуска и воздуховода алюминиевой лентой или аналогичным

материалом, чтобы предотвратить утечку воздуха.

Предостережение

Перед закреплением воздуховода на стороне впуска также убедитесь в том, что в воздушном канале на стороне впуска

установлен воздушный фильтр. (Используйте воздушный фильтр с эффективностью пылеулавливания не менее 50%

(гравиметрический анализ).)

Сторона выпуска

• Подсоедините воздуховод с внутренней стороны фланца на стороне

выпуска.

• Оберните зону соединения фланца на стороне выпуска и воздуховода

алюминиевой лентой или аналогичным материалом, чтобы

предотвратить утечку воздуха.

Предостережение

• Изолируйте воздуховод, чтобы предотвратить конденсацию (материал:

стекловата или пенополиэтилен, толщина 25 мм)

• Используйте электрическую изоляцию между воздуховодом и стеной,

если металлический воздуховод проходит через металлические планки

сетки или ограждения либо через металлическую обшивку в деревянных

зданиях.

Изоляционный материал

Алюминиевая

лента

Фланец

(Приобретается по

месту установки)

(Приобретается по

месту установки)

Сторона

выпуска

Сторона

впуска воздуха

Основной

блок
