» Collegamento elettrico -
Electrical connection -
Branchement électrique -
Elektrischer Anschluss -
Conexión eléctrica

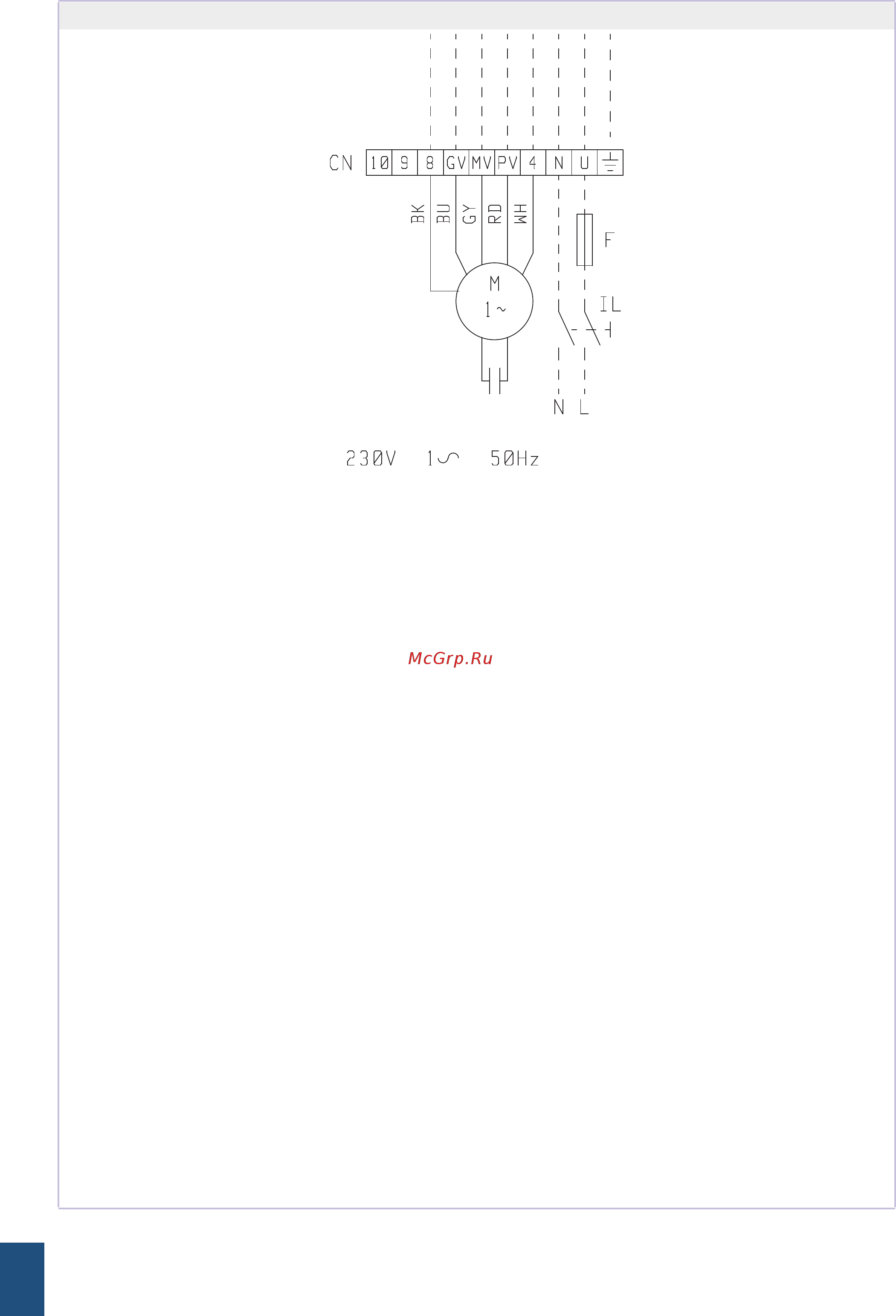

FWB 15-17
Legende schemi elettrici:
L Fase
N Neutral
CN Connettore a fast on
F Fusibile (non fornito)
IL Interruttore di linea (non fornito)
– – – Collegamenti elettrici a cura dell'installatore
WH Bianco = Comune
BK Nero = Velocità 6
BU Blu = Velocità 5
GY Grigio = Velocità 4
BN Marrone = Velocità 3
VT Viola = Velocità 2
RD Rosso = Velocità 1
Electrical wiring diagram legend:
L Phase
N Neutre
CN Fast on connector
F Fuse (not provided)
IL Circuit breaker (not supplied)
– – –
Wirings made by supplier
WH White = Common
BK Black = 6 speed
BU Blue = 5 speed
GY Grey = 4 speed
BN Brown = 3 speed
VT Violet = 2 speed
RD Red = 1 speed
Légendes schémes électriques:
L Phase
N Neutre
CN Bornier de branchement
F Fusible (nun fournie)
IL Interrupteur de ligne (non fourni)
– – –
Branchements électriques incombant à l’installateur
WH Blanc = Commun
BK Noire = Vitesse 6
BU Blue = Vitesse 5
GY Gris = Vitesse 4
BN Marron = Vitesse 3
VT Violet = Vitesse 2
RD Rouge = Vitesse 1
Legende Schaltplan:
L Phase
N Neutral
CN Anschlussklemmenbrett
F Sicherung (nicht mitgeliefert)
IL Hauptschalter (nicht mitgeliefert)
– – –
Stromanschlüsse seitens des Kunden
WH Weiß = Gemeinsame
BK Schwarz = Geschwindigkeit 6
BU Blau = Geschwindigkeit 5
GY Grau = Geschwindigkeit 4
BN Braun = Geschwindigkeit 3
VT Violett = Geschwindigkeit 2
RD Rot = Geschwindigkeit 1
Leyenda esquemas eléctricos:
L Fase
N Neutro
CN Caja de bornes de conexión
F Fusible (no suministrado)
IL Interruptor de línea (no suministrado)
– – –
Conexiones eléctricas a cargo del instalador
WH Blanco = Común
BK Negro = Velocidad 6
BU Azul = Velocidad 5
GY Gris = Velocidad 4
BN Marrón = Velocidad 3
VT Violeta = Velocidad 2
RD Rojo = Velocidad 1
