НАСТРОЙКА НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА

Если тип газа Вашей сети не соответствует предустановленному на варочной поверхности, необходи-

мо провести настойку газового оборудования, заменив газовые жиклеры.

Для этого:

 Снимите с варочной поверхности решетки, колпаки и рассекатели конфорок

 Торцевым ключом на 7 мм, выверните жиклеры и замените подходящими, как показано на рисунке 7.

Диаметр жиклеров указан в верхней части жиклера. Также смотрите таблицу соответствия диа

метра жиклеров и типа газа – Таблица 2.

 Затем соберите все элементы поверхности в обратном порядке

Таблица 2.

Мощность газовых конфорок

Параметр

Мощ

ность

Диаметр жиклеров Расход газа

Тип конфорки

Макси

мальная

Магистральный

газ

G20 (20 mbar)

Сжиженный газ

G30

(28-30 mbar)

Магистральный

газ

G20

Сжиженный

газ

G30

кВт мм мм м³ г/ч

Малая

конфорка

1,00 0,72 0,50 0,095 73

Средняя

конфорка

1,75 0,97 0,65 0,166 127

Быстрая

конфорка

2,5 1,15 0,85 0,237 182

Конфорка WOK 3,0 1,15 0,284 0,284 218

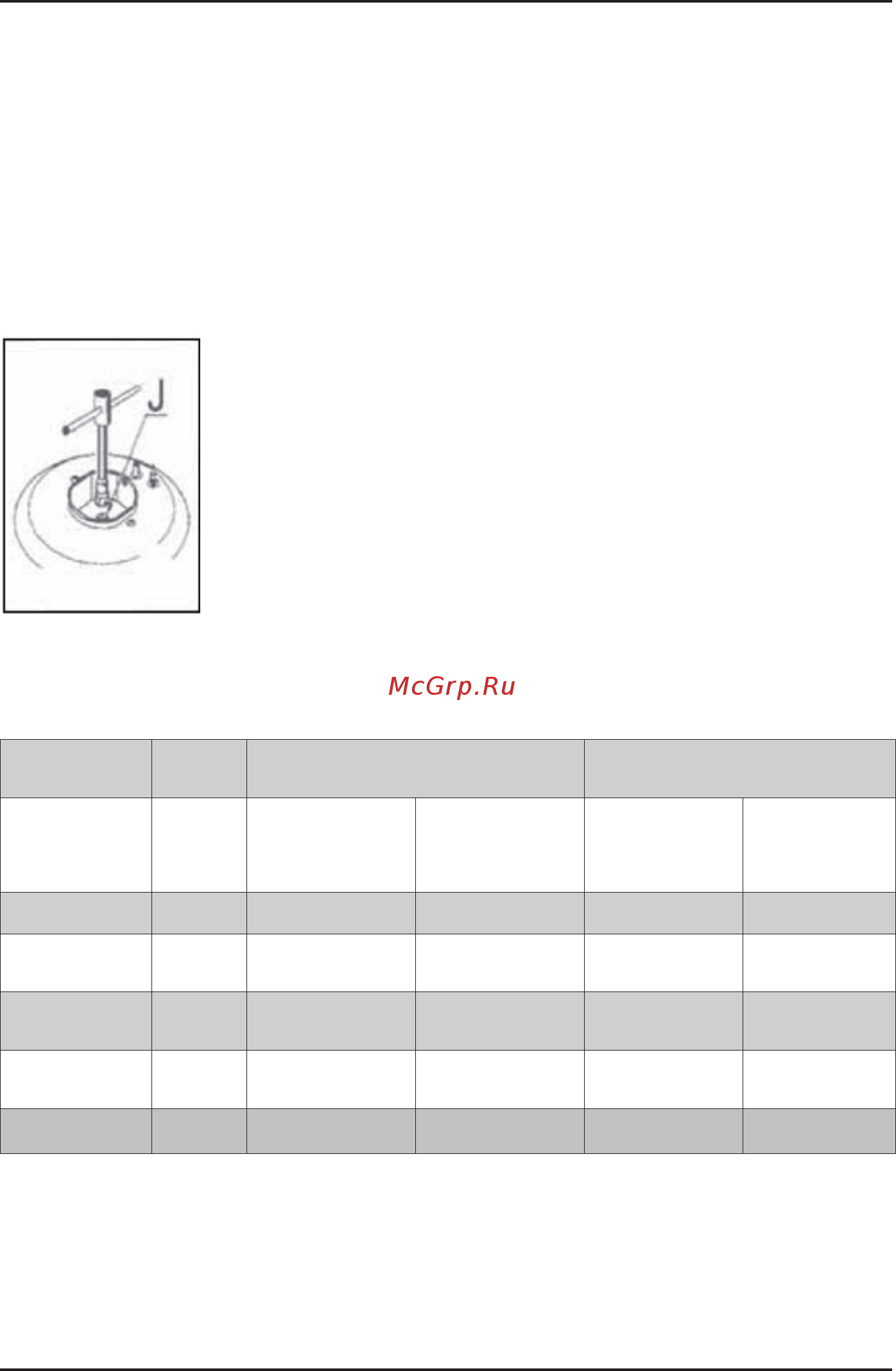

Рис. 7
