RUS Инструкция по применению

ветствующие типу стены в Вашей кухне

(железобетон, гипсокартон и т.д). Если

шурупы и дюбели входят в комплект по-

ставки, следует удостовериться в том,

что они подходят для того типа стены, на

который будет подвешиваться вытяжка.

Монтаж вытяжки производите в

следующей последовательности:

1. Установите в верхней задней части

корпуса вытяжки два уголка, имеющиеся

в комплекте крепежа и предназначенные

для подвески вытяжки на стену (рис. 9).

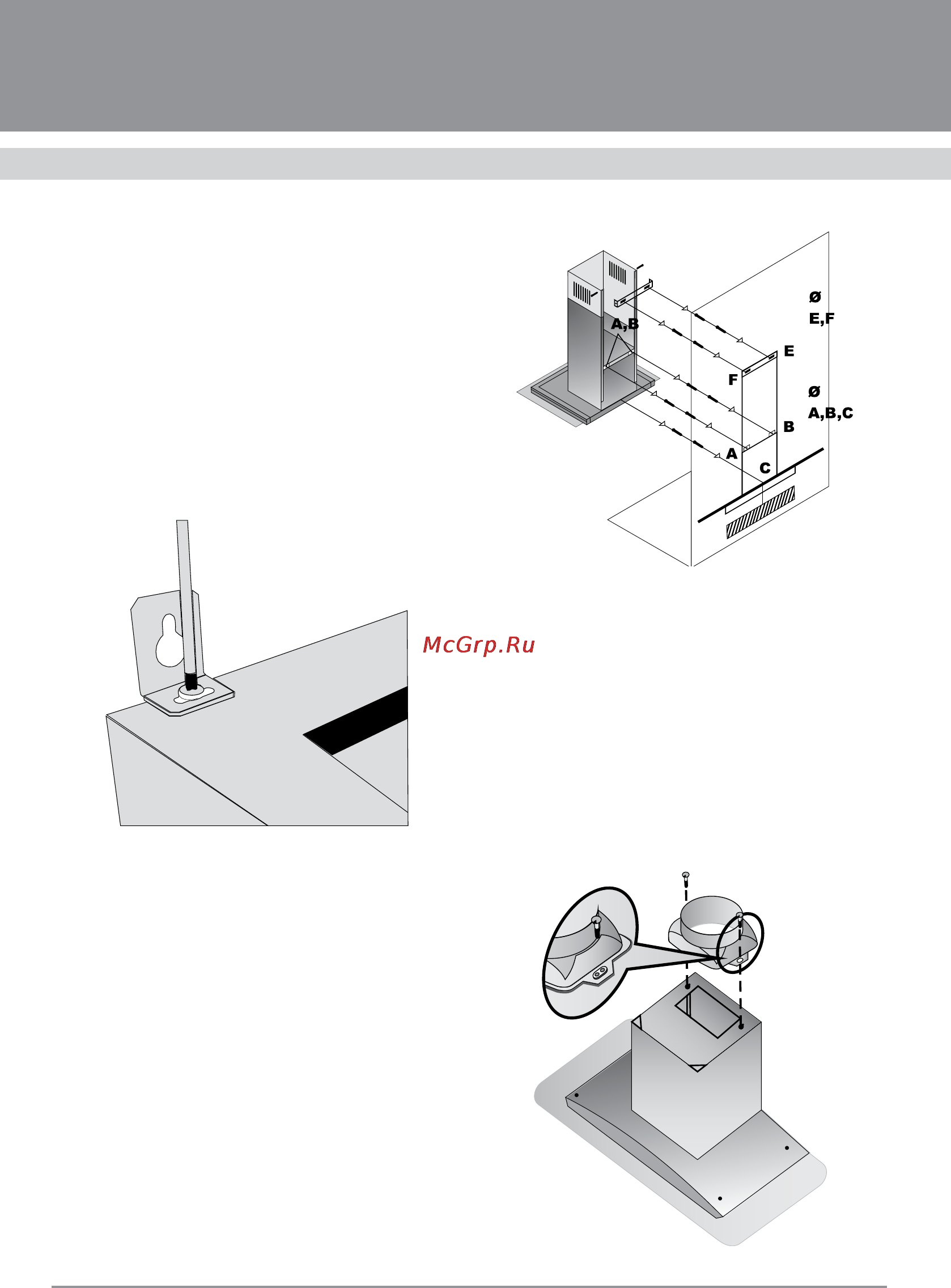

Рис. 9

2. Приложите монтажный шаблон (если

он есть в комплекте) к стене на нужной

высоте с учетом минимального расстоя-

ния от варочной поверхности и выровняй-

те его по уровню. Наметьте точки (А, В, С)

на стене и просверлите в них отверстия

диаметром 8 мм. Наметьте и просверлите

отверстия диаметром 6 мм для монтажа

планки крепления декоративного коро-

ба (F, Е) (рис. 10). При этом необходимо

учитывать, что планка относительно по-

толка должна быть установлена таким об-

разом, чтобы верхний край крепящегося

к ней внутреннего декоративного короба

вплотную подходил к потолку.

3. Установите дюбели Ø 8 мм в отвер-

стия (А, В, С), а дюбели Ø 6 мм в отвер-

стия (F, Е)

4. Вверните два шурупа в два отверстия

(А, В) таким образом, чтобы расстояние

между стеной и головкой шурупа состав-

ляло 5 мм. Установите планку крепления

декоративного короба, ввернув шурупы в

два верхних отверстия (F, Е).

5. Установите пластмассовый пере-

ходной фланец (если он не установлен)

на соответствующее место сверху вы-

тяжки с помощью двух шурупов (рис. 11).

Рис. 10

Рис. 11
