T-CU03-OCT14-1 103
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

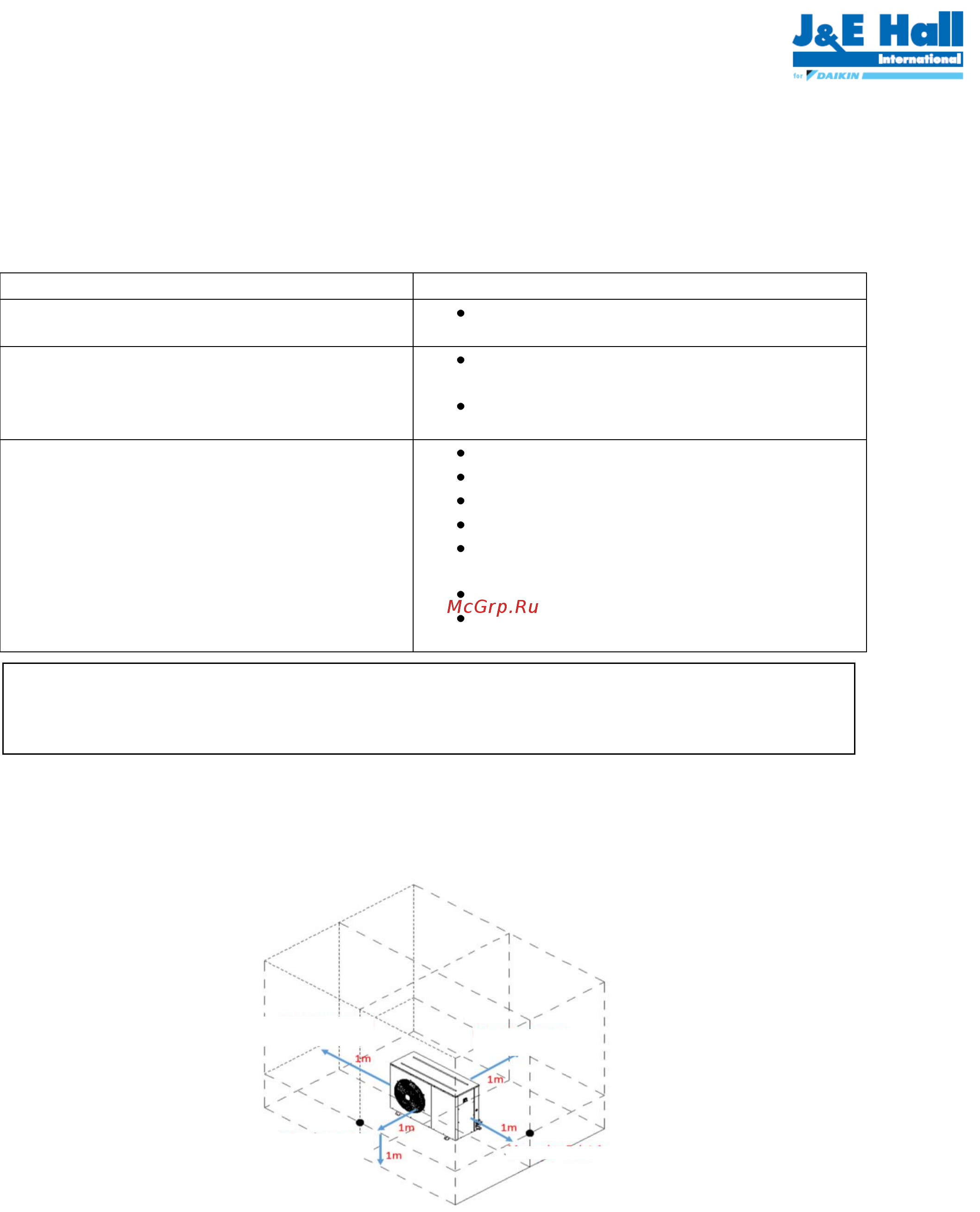

14. Поиск неисправностей
В данном разделе приведены наиболее распространенные проблемы в работе конденсаторного
блока и пути их устранения. Проконсультируйтесь с квалифицированным специалистом, прежде
чем принимать какие-либо меры для исправления ситуации.
Неисправность
Возможные причины
Не работает вентилятор
Неправильное подключение электрических
кабелей
Компрессор не запускается
Неправильное подключение электрических
кабелей
Сработало защитное устройство и
выключило систему.
Недостаточное охлаждение
Неправильный размер TXV и уставка SH
Неправильный выбор внутреннего блока
Небольшой объем заправки хладагента
Загрязнен теплообменник конденсатора
Препятствие закрывает впускное/
выпускное отверстие для воздуха
Неправильная уставка термостата
Неправильное направление вращения
компрессора
15. Уровень звукового давления
Уровень звукового давления, измеренный в безэховой камере. Для измерения уровня звукового
давления, микрофоны были размещены на высоте 1м и на расстоянии 1м от 4-х сторон блока.
Опубликованное значение является средним уровнем звукового давления по четырем точкам
измерения.
Важное примечание
Осторожно! – В случае неисправности или аварийной ситуации немедленно
отключите питание оборудования.
Точка измерения 1
Точка измерения 2
Точка измерения 3
Точка измерения 4
