3.14.3 Controlador EXD-HP1
O controlador EXD-HP1 utilizado na Série da unidade 4 EVI funciona
como um controlo economizador. A configuração do controlador
está predefinida de fábrica e protegida por palavra-passe. Os
utilizadores não têm permissão para mudar nenhumas
configurações no controlador.
3.14.2 Instalação elétrica
● Não coloque o sistema em funcionamento antes de completar
todas as ligações de cabos.
● Consulte o esquema de ligação para ligações elétricas.
● É necessário um transformador de categoria classe II para fonte
de alimentação 24VAC
● Não ligue nenhuma entrada EXD-HP1 à voltagem principal pois
irá danificar permanentemente o controlador.
● Quando ligar os fios da válvula de expansão e sensor de
pressão, considere o código de cores que se segue:
1. EXM : BR: CASTANHO; BL: AZUL, OR: LARANJA;
YE: AMARELO; WH: BRANCO
2. PT5 : BR: CASTANHO; WH: BRANCO
!
Instruções de segurança:
1. Leia as instruções de instalação cuidadosamente.
O não cumprimentos pode resultar na falha do
dispositivo, danos no sistema ou ferimentos pessoais.
2. Apenas pessoas com o conhecimento adequado e
capacidades têm permissão para manipular o
controlador.
3. Desligue todas as voltagens do sistema antes da
instalação.
O-CU06-AUG17-3
Todas as especificações estão sujeitas a modificações sem aviso prévio do fabricante. O texto em inglês é a instrução original.
Outras línguas são a tradução das instruções originais.
7

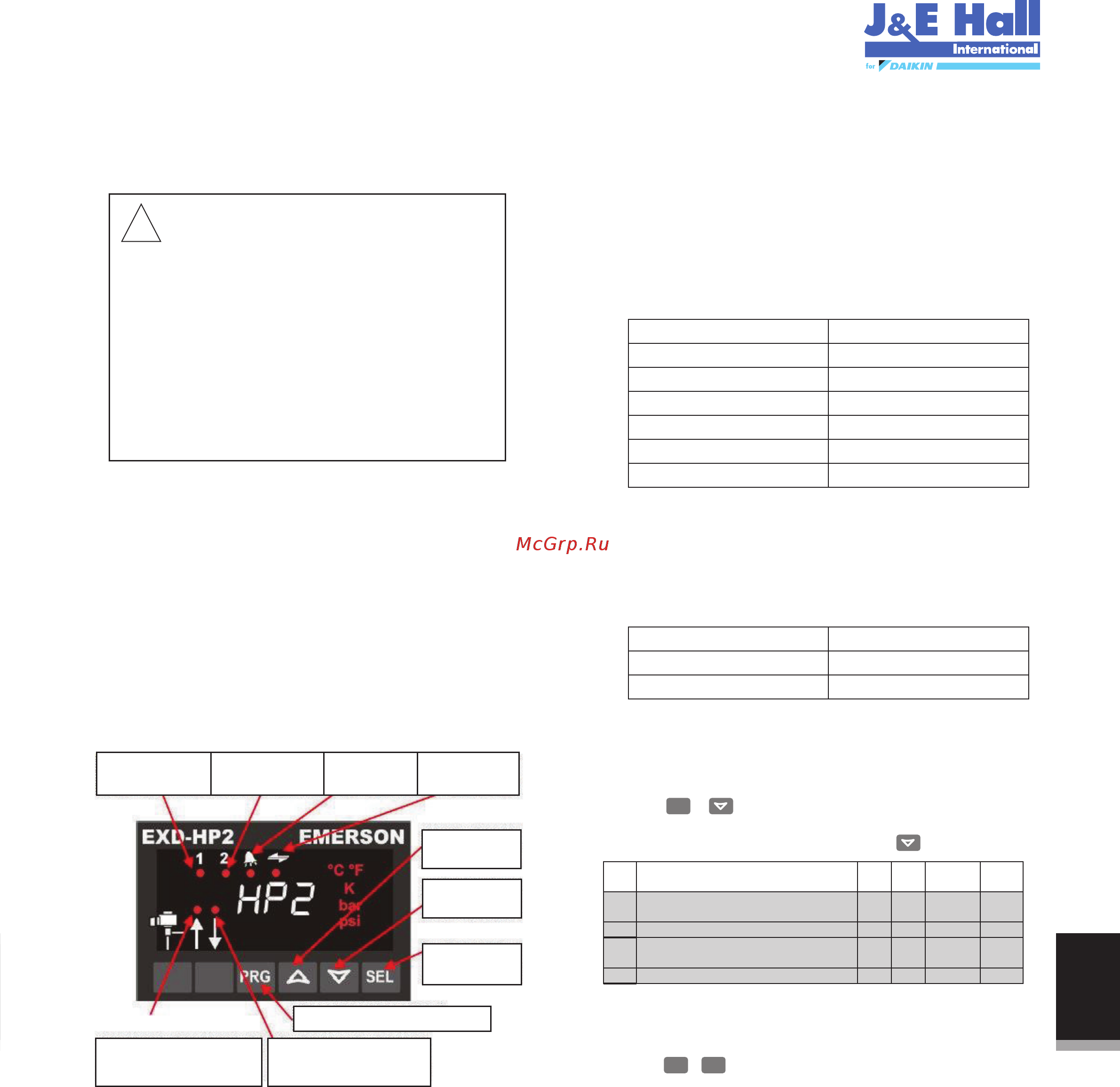

Visor/ unidade teclado (LEDs e funções dos botões)
● No modo padrão o sobreaquecimento é mostrado no visor. Em
caso de injeção de líquido e função económica isto muda para
temperatura de descarga.
● Para ver outros dados de EXD-HP1 pressione o botão "SEL"
durante 1 segundo até ao número do índice aparecer de acordo
com a tabela abaixo. Solte o botão "SEL" e o dados variáveis
seguintes aparecem. Repetindo o processo podem aparecer
dados variáveis em sequência como a medição do
sobreaquecimento → Medição da pressão de sucção →
posição da válvula → Medição da temperatura da sucção do
gás → Cálculo da temperatura saturada → Medição da
temperatura de descarga (se a função económica for
selecionada) → REPETIR
3.14.4 Entrada digital Di1/Di2
● A entrada digital Di1 é o interface entre o controlador EXD-HP1
e o controlador do sistema se a comunicação Modbus não tiver
sido usada.
● O estado digital é dependente do funcionamento do compressor
do sistema ou questões.
Dados variáveis
Superaquecimento Padrão, K
Pressão de sucção, bar
Posição da válvula, %
Temperatura do gás de sucção, °C
Temperatura de saturação, °C
Temperatura de descarga, °C
Controlador EXD-HP1
1 1
1 0
1 0
1 0
1 0
1 0
Condição de funcionamento
Compressor inicia
Compressor pára
Estado da entrada digital
Fechado (Iniciar)
Abrir (Parar)
ON: Visor de dados
Circuito 1
ON: Visor de dados
Circuito 2
ON: alarme
OFF: sem alarme
ON: Comunicação
modbus
Próximo parâmetro/
valor (elevado)
Próximo parâmetro/
valor (baixo)
Selecionar/
confirmar
Configuração de parâmetros/ guardar
A piscar: a válvula está a fechar
ON: a válvula está completamente
fechada
A piscar: a válvula está a abrir
ON: a válvula estácompletamente
aberta
3.14.5 Funcionamento em modo manual
Aviso: Todos os alarmes estão desligados durante o controlo
manual. Não recomendamos o funcionamento sem vigilância do
sistema durante o controlo manual.
● Pressione e ao mesmo tempo durant 5 segundos para aceder ao
modo manual
● List of parameters in scrolling sequence by pressing button
PRG
Código
Descrição do parâmetro e opções
1Ho
Funcionamento em modo manual: circuito 1
0
0
0
0
0
0
0
0
1
100
1
100
Funcionamento em modo manual: circuito 2
0 = desativar;
abertura de válvula (%)
abertura de válvula (%)
0 = desativar;
1 = ativar
1 = ativar
1HP
2Ho
2HP
Mín. Máx.
Definições
de fábrica
Definição
de campo
Reiniciar alarme manual limpando alarmes funcionais
(exceto erro de hardware)
● Pressione e ao mesmo tempo durante 5 segundos. Quando a limpeza
está feita, aparece a mensagem "CL" durante 2 segundos.
PRG SEL
