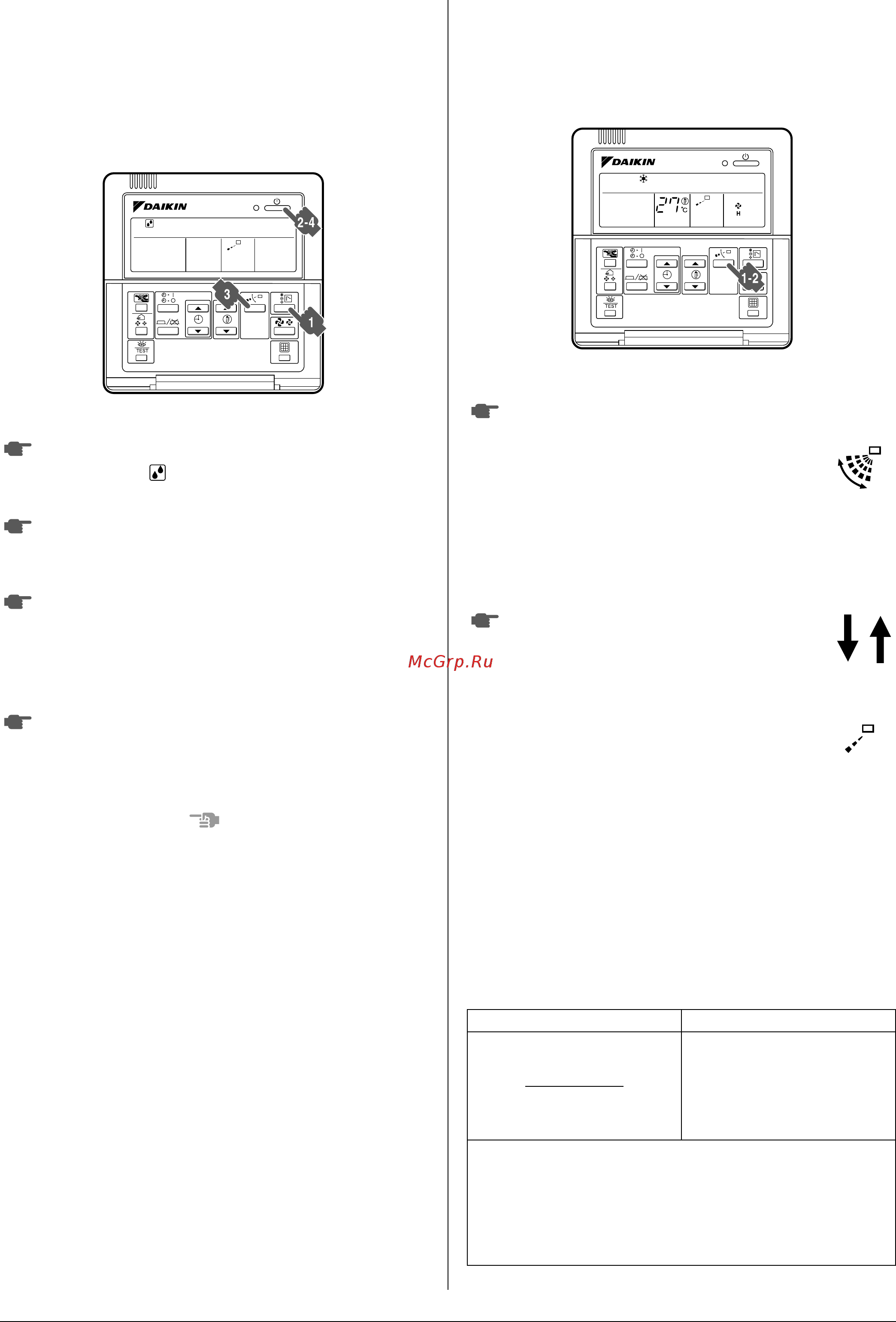

Русский 9
• Микрокомпьютер автоматически регулирует
температуру и скорость вращения венти-
лятора, так что задать эти параметры с пульта
дистанционного управления нельзя.
• Эта функция не действует, если температура
в помещении не превышает 20°C.
Рис. 3
Нажимая кнопку выбора режима работы,
выберите "" (программируемый режим
осушки воздуха).
Нажмите кнопку включения/выключения.
Включатся индикатор работы и сама
система.
Нажмите
кнопку регулировки направления
воздушного потока (только для моделей
FXC, FXF, FXH). Подробнее см. раздел
"Эксплуатация: регулировка направления
воздушного потока".
Снова нажмите кнопку включения/
выключения.
Лампа индикации работы погаснет,
асистема прекратит работу.
ПРИМЕЧАНИЕ
• Не отключайте электропитание сразу
же после остановки блока.
• Слив из насоса перед полной остановкой
системы занимает не менее 5 минут.
Если отключить электропитание сразу
же, возможна протечка воды или авария.
5-3 РЕГУЛИРОВКА НАПРАВЛЕНИЯ
ВОЗДУШНОГО ПОТОКА (только для
моделей с двумя или несколькими
направлениями потока воздуха,
атакже подвешиваемых к потолку)
Рис. 4
Нажмите кнопку направления
воздушного потока и выберите
его направление.
На дисплее появится изображение
движущейся воздушной заслонки,
показанное справа, а направление
воздушного потока начнет непре-
рывно меняться. (Режим автоматического
изменения направления воздушного потока)
Нажмите кнопку изменения направ-
ления воздушного потока и выберите
необходимое направление.
Изображение воздушной заслонки
на дисплее перестанет пере-
мещаться, а направление воздуш-
ного потока зафиксируется. Линия
на дисплее НАПРАВЛЕНИЕ ДВИЖЕНИЯ
ВОЗДУХА перестанет менять свое поло-
жение, и направление движения воздуха
на внутреннем блоке зафиксируется.
ПЕРЕМЕЩЕНИЕ ВОЗДУШНОЙ ЗАСЛОНКИ
По команде микропроцессора положение воз-
душной заслонки может изменяться автомати-
чески и не соответствовать изображению на
дисплее. Это происходит в следующих случаях.
1
2
3
4
ОХЛАЖДЕНИЕ ОБОГРЕВ
• В начале работы.
• Когда температура в помеще-
нии выше заданного значения
температуры.
• При работе системы в режиме
размораживания.
• Когда внутренний блок работает с постоянным горизонтальным
распределением воздушного потока.
• При продолжительной работе блока, подвешенного к потолку или
вмонтированного в стену, на охлаждение нисходящим потоком
воздуха направление потока может изменяться
микрокомпьютером,
тогда индикация на пульте дистанционного управления тоже будет
меняться.
1
2
