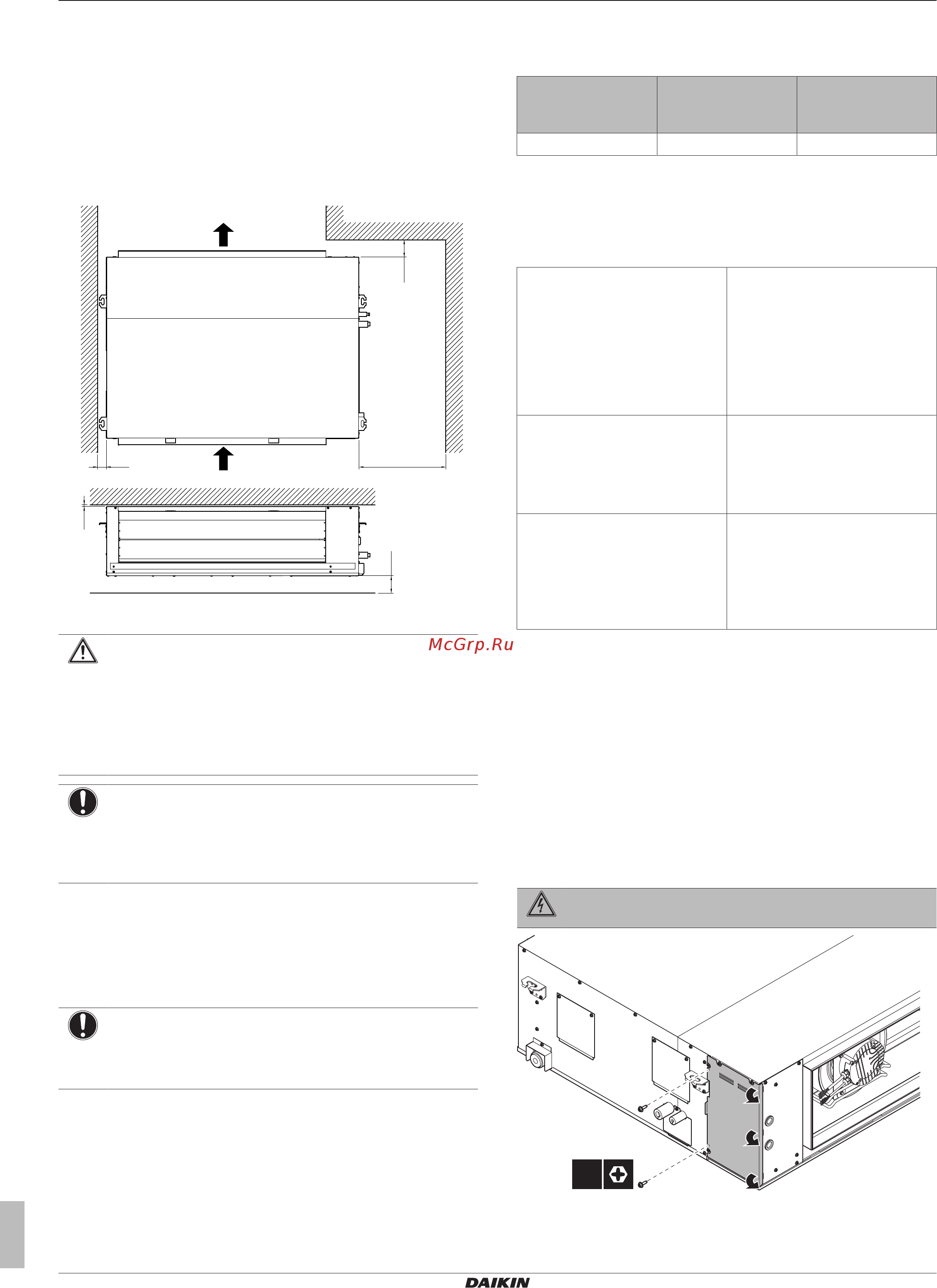

4 Подготовка
Руководство по монтажу
6
RDXYQ5TAV1B
Теплообменник системы VRVIV для установки в помещениях
4P482267-1 – 2017.03
4 Подготовка
4.1 Подготовка места установки
4.1.1 Требования к месту установки
теплообменника
▪ Свободное место для техобслуживания. Обратите
внимание на следующие требования:
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
a Сторона всасывания воздуха
b Сторона выпуска воздуха
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Все блоки (компрессор, теплообменник и внутренние
блоки) подходят для установки в зданиях
коммерческого и промышленного назначения.
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
4.2 Подготовка электрической
проводки
4.2.1 Требования к защитным устройствам
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300мА.
Электропитание: Теплообменник
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель Минимальный ток
в цепи
Рекомендованные
плавкие
предохранители
RDXYQ5 7,0A 10A
▪ Фаза и частота: 1~50Гц
▪ Напряжение: 220-240В
Электропроводка управления
Сечение линии управления:
Электропроводка управления Изолированный+экранирован
ный кабель (двужильный)
Виниловые шнуры
0,75~1,25мм²
(применение экранированной
проводки управления является
факультативным)
Максимальная длина
электропроводки
(= расстояние между
компрессором и самым
дальним внутренним блоком)
300м
Общая длина электропроводки
(= расстояние между
компрессором и всеми
внутренними блоками, а также
между компрессором и
теплообменником)
600м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
5 Монтаж
5.1 Открытие агрегата
5.1.1 Как открыть крышку
распределительной коробки
теплообменника
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
2×
