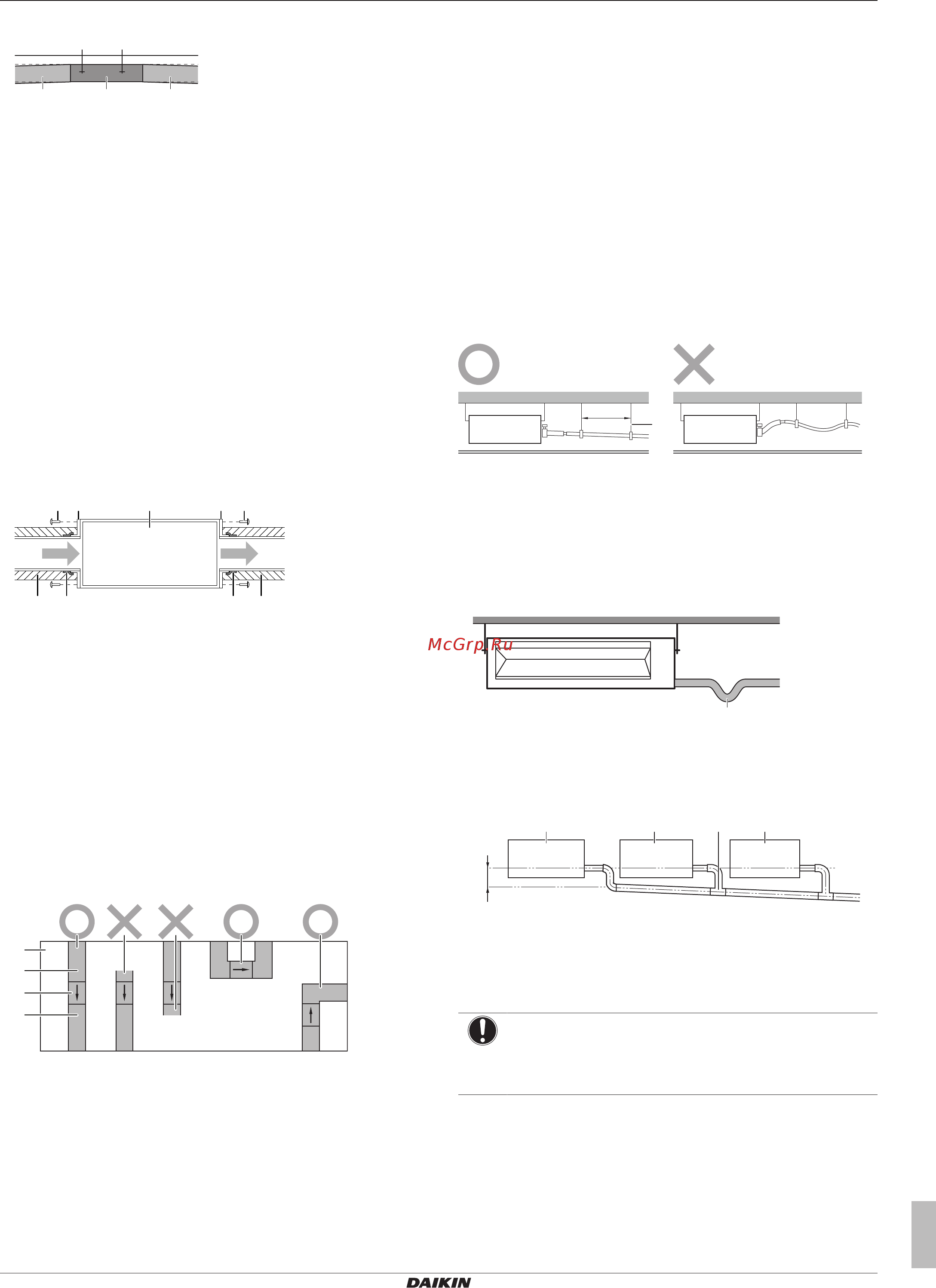

▪ Уклон. Проследите за наклоном воздуховода вниз во
избежание проникновения воды в теплообменник.
a b a
a Воздуховод
b Теплообменник
▪ Решетки. Решетки монтируются на входе и выходе
воздуховода во избежание попадания в него животных и
мусора.
▪ Отверстия для техобслуживания. Чтобы упростить
техническое обслуживание, в воздуховоде проделываются
отверстия.
▪ Термоизоляция. Воздуховод необходимо оборудовать
термоизоляцией во избежание потерь тепла, в частности,
образования конденсата (во время работы на обогрев) или
перегрева здания (при работе на охлаждение).
▪ Звукоизоляция. Воздуховод необходимо оборудовать
звукоизоляцией, особенно там, где шум крайне нежелателен.
Пример: шумопоглощающий воздуховод, шумопоглощающий
кожух воздуховода.
▪ Утечки воздуха. Обмотайте алюминиевой лентой место
соединения воздуховода с теплообменником. Проследите за
тем, чтобы не было утечек воздуха между воздуховодом и
теплообменником, а также в любом другом соединении. Это
позволит устранить образование конденсата, перегрев и шум.
a b b a
eed d
c
a Винт (приобретается по месту установки)
b Фланец (приобретается на месте)
c Теплообменник
d Изоляционный материал (приобретается на месте)
e Алюминиевая лента (приобретается на месте)
▪ Воздухоток:
▪ Воздухоток необходимо защитить от ветра во избежание
обратного всасывания.
▪ Необходимо воспрепятствовать всасыванию воздуха
обратно в блок. Возможное следствие: Снижение рабочих
характеристик блока.
▪ Наружный воздух. Обеспечьте непосредственный контакт
всасывающего и выпускного воздуховодов с наружным
воздухом. Поступление воздуха из помещения во
всасывающий или выпускной воздуховоды может
воспрепятствовать регулировке температуры в помещении.
a
b
c
d
O Допустимо
X Недопустимо
a Здание (вид сверху)
b Всасывающий воздуховод
c Теплообменник
d Выпускной воздуховод
6.4.4 Указания по прокладке дренажного
трубопровода
Проследите за свободным отводом водяного конденсата. Для
этого необходимо:
▪ Обеспечить соблюдение общих правил
▪ Подсоединить сливной трубопровод к теплообменнику
▪ Установить дренажный насос и сливной резервуар
▪ Проверить, нет ли протечек
Общие правила
▪ Длина трубопровода. Сливной трубопровод должен быть
как можно короче.
▪ Размер трубок. Размер дренажных трубок должен быть не
меньше размера соединительного патрубка (виниловая
трубка с внутренним диаметром 25мм и внешним диаметром
32мм).
▪ Уклон. Проследите за наклоном сливного трубопровода вниз
(с градиентом не менее 1/100) во избежание образования
воздушных пробок. Смонтируйте подвесные планки, как
показано на иллюстрации.
1~1.5 m
a
a Подвесная планка
O Допустимо
X Недопустимо
▪ Конденсация. Примите меры во избежание образования
конденсата. Весь сливной трубопровод в здании необходимо
заизолировать.
▪ Неприятные запахи. Воспрепятствовать распространению
неприятных запахов и поступлению в блок воздуха из
сливного трубопровода можно, смонтировав ловушку.
a
a Ловушка
▪ Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100 mm
a b c b
a Теплообменник
b Внутренний блок
c Тройник
Подсоединение сливного трубопровода к
теплообменнику
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Обернув металлический зажим и сливной шланг
уплотнительной подушкой (= изоляцией), закрепите ее
кабельными стяжками.
