верхнего светодиода индикатора уровня, не зажигая индикаторов перегрузки (Clip).

Индикаторы откалиброваны так, чтобы светодиод Clip загорался на уровнях, равных или превышающих 0.1 dB. При работе с

цифровыми входами кратковременные мигания индикаторов перегрузки (Clip) означают, что вы достигли или опасно

приблизились к цифровой перегрузке.

Установка Уровня Выхода

1. Нажмите System и выберите меню Audio.

2. Установите положение Audio Output (аудио выход) и выберите либо Analog (аналоговый) либо Digital (цифровой).

3. Снова нажмите System и выберите меню Modes (режимы).

4. Установите положение Modes: Bypass и убедитесь в том, что задан параметр Bypass (фабричная установка).

5. Нажмите кнопку Bypass на передней панели. Загорится соответствующий кнопке индикатор.

6. Нажмите Edit, переместитесь в положение Meters Assign и выберите Output (выход).

7. Пропустите аудио сигнал через прибор и при помощи ручки Output, расположенной на передней панели, установите уровень

сигнала на вашей консоли или усилителе.

Уровень сигнала на выходных 1/4” джеках и XLR равен +4 dBu. Если задействованы оба типа разъемов, то выходной уровень

изменится только при работе с низкоимпедансной нагрузкой (600 Ohm).

Конфигурация

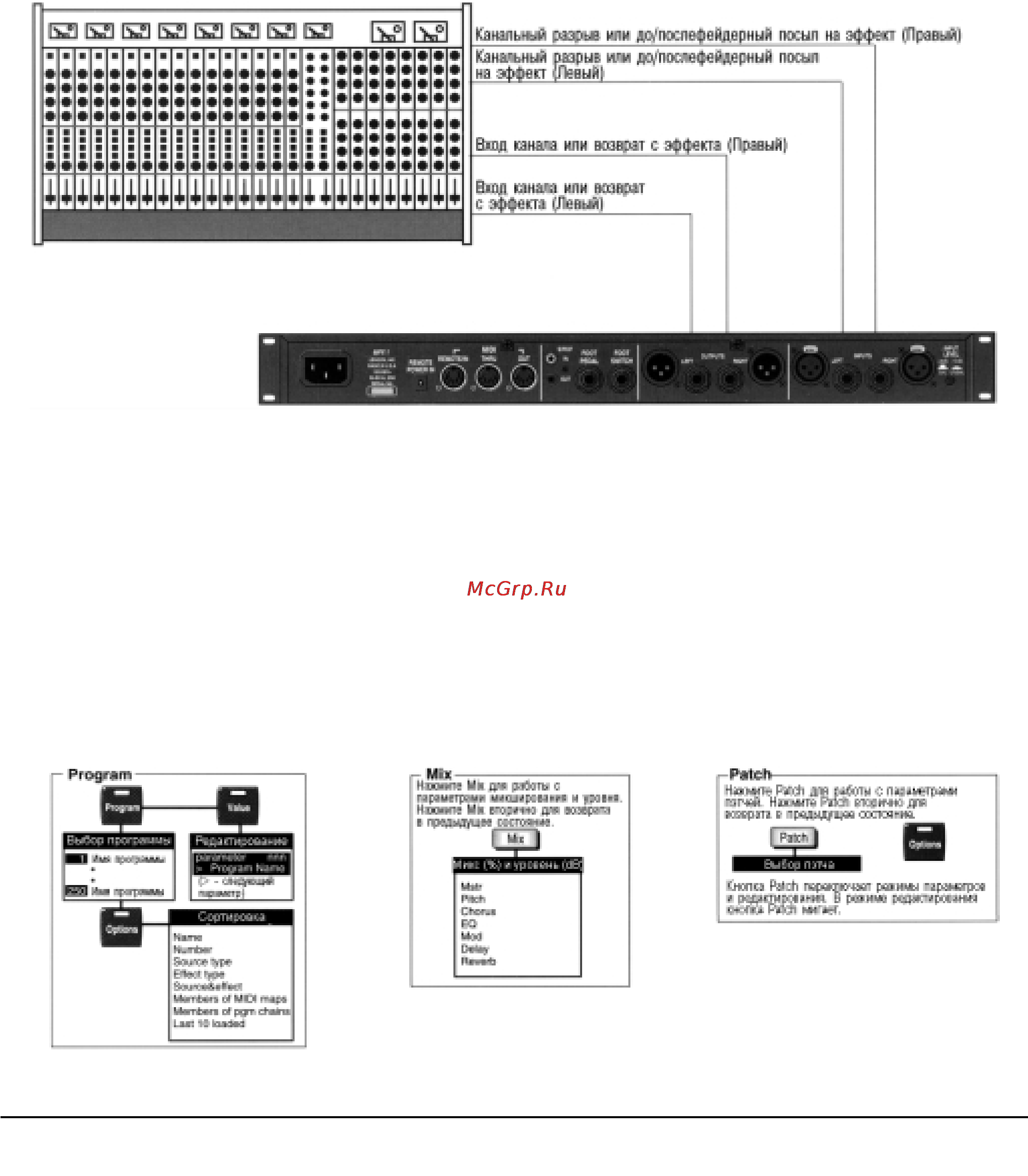

Соединение MPX 1 с разрывами или посылами эффектов микшера

Если вы используете МРХ 1 с разрывом или посылом микшерной консоли, то произведите соединения в соответствии с рисунком.

Используйте разрывы к аналов или предфейдерные посылы для работы с программами, не основанными на задержке или

ревербераторе (rotary Cab, Telephone, GuitarCabEQ и т.д.).

В большинстве приложений предпочтительнее соединять выходы МРХ 1 со входами двух каналов микшера (полностью

панорамируемыми влево и вправо), нежели с возвратами с эффектов.

При конфигурации процессора с консолью по схеме “посыл-возврат” контроллер Mstr Mix на МРХ 1 должен быть установлен в 100%,

а количество эффекта следует регулировать на пульте.

ГЛАВА 2

Основы работы

Меню МРХ 1

Работа с программами

Lexicon MPX 1. Руководство пользователя 5
