RXYCQ8~20A7Y1B
Система кондиционирования воздуха VRV Classic
4P327528-1 – 2012.08
Инструкция по монтажу
16
8.8. Электрическое подключение: проводка
электропитания
Кабель силового питания должен быть прикреплён к пластико-
вой скобе с помощью приобретаемых на внутреннем рынке
хомутов.
Провода с зеленой и желтой полосами необходимо использо-
вать для заземления. (Смотрите рисунок 19)
8.9. Пример электропроводки внутри агрегата
См. рисунок 23.
9. Изоляция трубопроводов
После окончания проверки на утечку и вакуумирования трубо-
проводы необходимо заизолировать. При этом следует принять
во внимание следующее:
■ Проверьте, чтобы соединения трубопроводов и развет-
вительных элементов были полностью изолированы.
■ Обязательно заизолируйте трубопроводы жидкого и газо-
образного хладагента (для всех агрегатов).
■ Используйте термостойкий вспененный теплоизолятор,
который может противостоять температуре 70°C для
трубопроводов жидкого хладагента и температуре 120°C
для трубопроводов газообразного хладагента.
■ Усильте изоляцию на трубопроводах хладагента в соот-
ветствии с климатическими особенностями места
установки.
На поверхности изоляции может образовываться
конденсат.
1 Электропитание (380~415 В, 3N~ 50 Гц)
2 Плавкий предохранитель
3 Предохранитель утечки на землю
4 Провод заземления
5 Клеммная колодка электропитания
6 Подключите провода электропитания
RED к L1, WHT к L2, BLK к L3 и BLU к N
7 Провод заземления (GRN/YLW)
8 Прикрепите кабель силового питания к пластиковой скобе
с помощью приобретаемых на внутреннем рынке хомутов
во избежание воздействия внешнего усилия на контакты.
9 Хомут (приобретается на внутреннем рынке)
10 Чашеобразная шайба
11 При подключении провода заземления рекомендуется
произвести закручивание.
■ Прокладывайте провода заземления на расстоянии не
менее 50 мм от выводных проводов компрессора.
В противном случае агрегаты, заземлённые в одной
точке, могут работать неправильно.
■ При подсоединении шнура электропитания
сначала необходимо устанавливать соединение
с землёй, а затем выполнять токоведущие соеди-
нения. При отсоединении шнура электропитания
сначала необходимо разрывать токоведущие
соединения, а затем — соединение с землёй.
Длина проводов между креплением шнура
электропитания и самой клеммной колодкой
должна быть такой, чтобы токоведущие провода
натягивались прежде чем окажется натянут
провод заземления в случае натяжения шнура
электропитания при ослабшем креплении шнура.
Рекомендации по прокладке электропроводки
■ Не подключайте к клеммной колодке электро-
питания провода разной толщины. (Люфт в кон-
тактах проводки электропитания может вызвать
избыточный нагрев.)

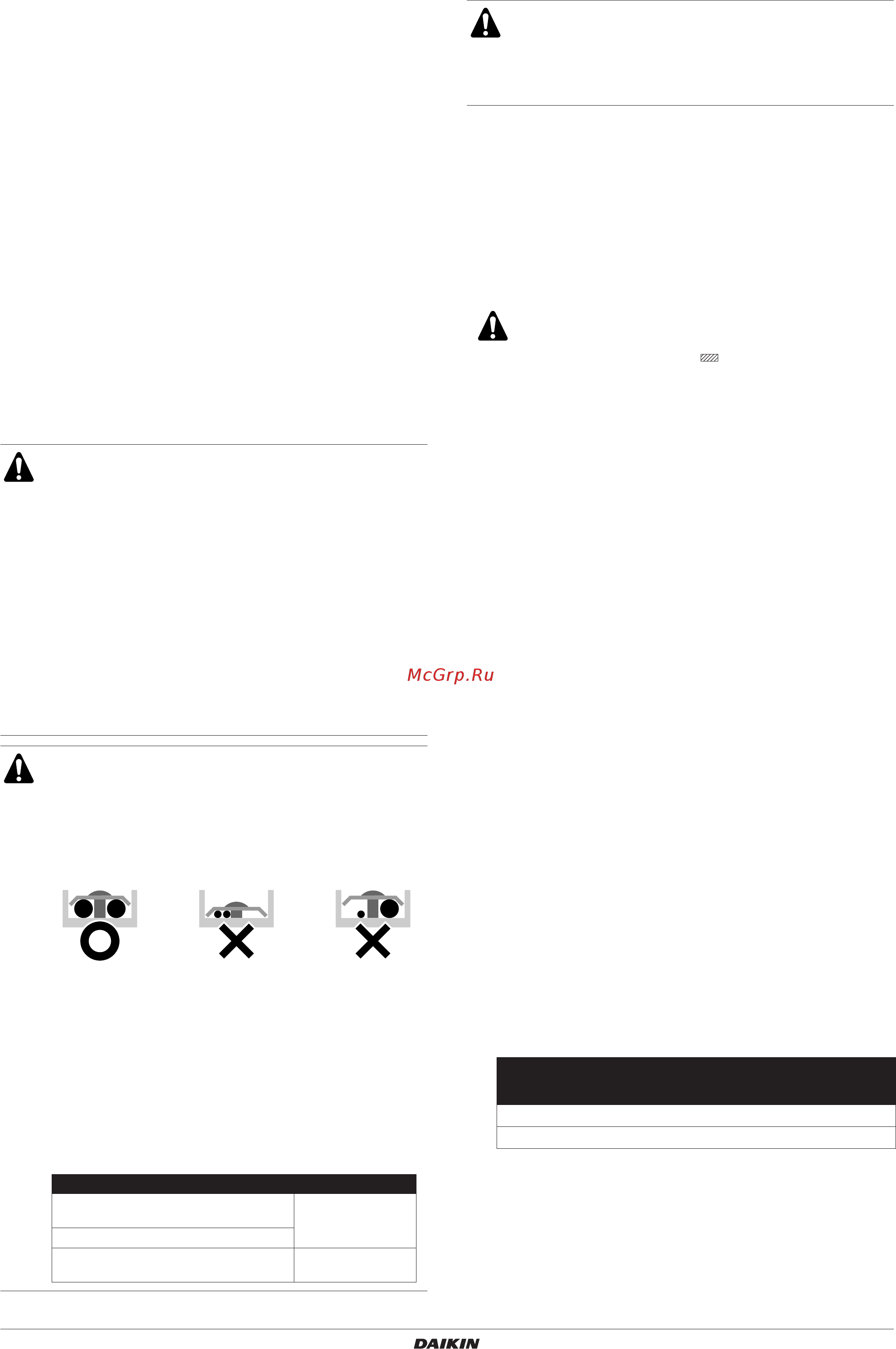

■ Подключать провода одинаковой толщины
следует как показано на рисунке ниже.
■ Подсоедините провод электропитания и надежно
зафиксируйте его во избежание воздействия
внешнего давления на клеммную колодку.
■ Для затяжки винтов клемм используйте соот-
ветствующую отвертку. Отвертка с маленькой
головкой сорвет прорези и сделает адекватную
затяжку невозможной.
■ Излишнее затягивание винтов клемм может
привести к их поломке.
■ Моменты затяжки винтов клемм смотрите
в приведенной ниже таблице.
Момент затяжки (Н•м)
M8 (Клеммная колодка
электропитания)
5,5~7,3
M8 (Земля)
M3 (Клеммная колодка межблочной
проводки)
0,8~0,97
Рекомендации по подключению заземления
Провод заземления следует проложить так, чтобы он
проходил сквозь секцию выреза чашеобразной
шайбы. (Неправильное подключение не обеспечит
хорошего заземления.) (Смотрите рисунок 19)
1 Электропроводка
2 Проводка между агрегатами
3 Прикрепите к блоку электродеталей с помощью
приобретаемых на внутреннем рынке хомутов.
4 Когда провода электропитания/заземления прокладываются
через правую сторону:
5 При прокладке кабеля дистанционного управления и
электропроводки между агрегатами оставьте зазор не менее
50 мм до проводки силового питания. Проследите за тем,
чтобы проводка силового питания не соприкасалась
с нагревающимися частями ( ).
6 Прикрепите к задней части колонной опоры с помощью
приобретаемых на внутреннем рынке хомутов.
7 При выводе проводки внутри агрегата через отверстия для
труб:
8 При выводе проводов электропитания/заземления через
переднюю панель:
9 При выводе проводов заземления через левую сторону:
10 Провод заземления
11 При прокладке электропроводки обращайте внимание на то,
чтобы не отделять акустические изоляторы от компрессора.
12 Электропитание
13 Плавкий предохранитель
14 Предохранитель утечки на землю
15 Провод заземления
16 Агрегат А
17 Агрегат В
18 Агрегат C
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15 мм
>30°C ≥80% 20 мм
