Что происходит Причина Как устранить
8. Не работает ТЭН и
(или) электрогриль
- повреждена проводка;
- неисправен переключатель;
- неисправен ТЭН и (или) электрогриль;
- неисправен терморегулятор;
- *заменить проводку;
- *заменить;
- проверить омметром и заменить;
- проверить; в положении ““-
разомкнуть, а 50ч250 - замкнуть;
при необходимости заменить
* - работы выполняются сервисной службой.
29
10 РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ
Регулировка для различного давления газа
Для работы на другом виде (давлении) газа надо
заменить сопла горелок и винты малого расхода
(ВМР) в кранах и терморегуляторе. Сопла и ВМР
имеют маркировку и устанавливаются согласно
таблицы 1.
Соединение и сборка газопровода с корпусом

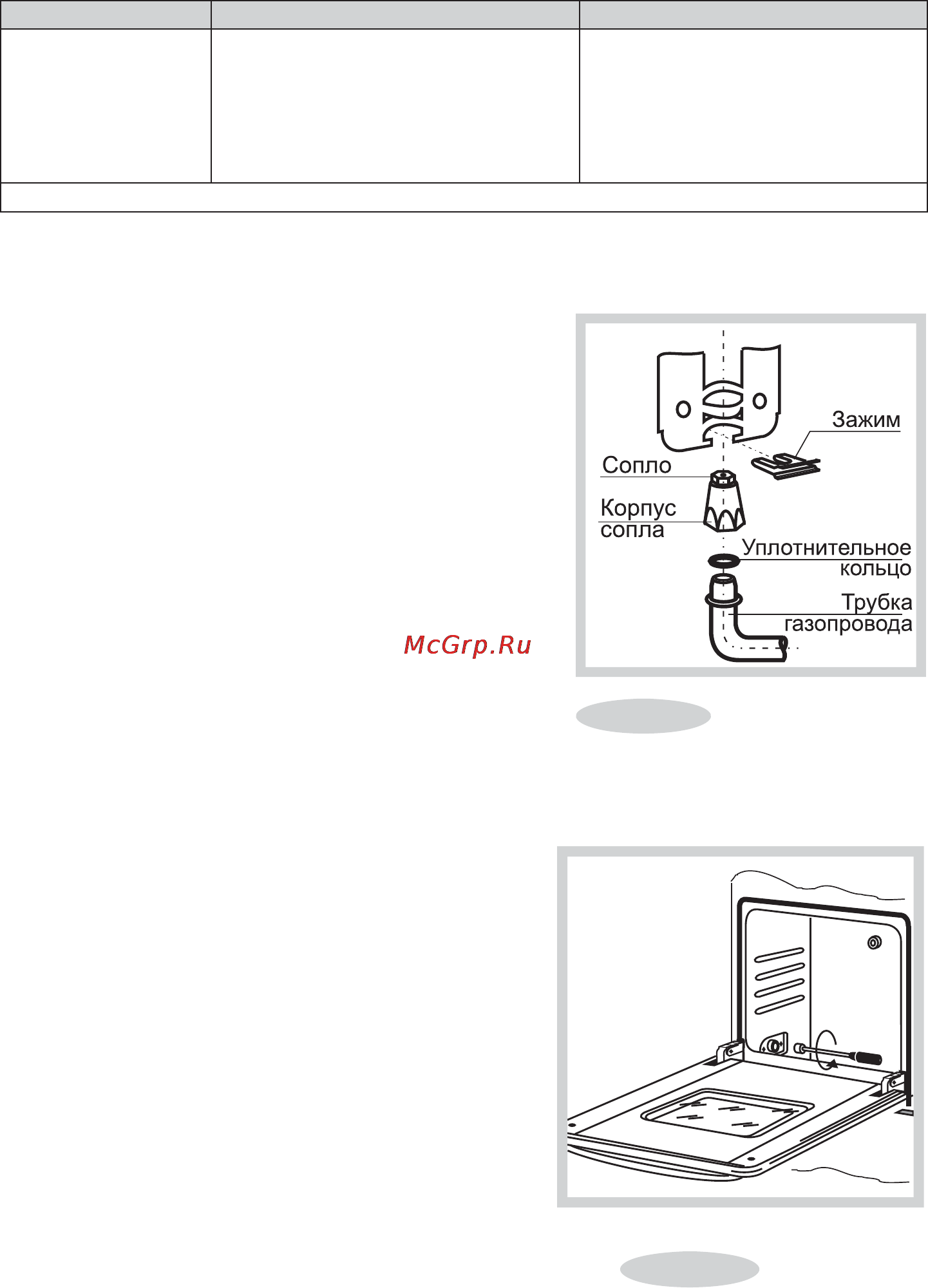

горелки стола показаны на рис. 24.
Рис.24
продолжение таблицы 7
Замена сопла горелки стола
Для замены сопла в горелке “Gefest” (рис.24):
- Снять решетку и горелки;
- Отвернуть крепежные винты и поднять
стол;
- Сжать и достать зажим, затем снять корпус
сопла с трубы газопровода.
- Вывернуть сопло и заменить на новое.
- Сборку произвести в обратной последо-
вательности.
ВАЖНО! УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ПРИ
СБОРКЕ С ГАЗОПРОВОДОМ ДОЛЖНО
НАХОДИТЬСЯ В К
ОРПУСЕ СОПЛА.
Для замены сопла в горелках “Sabaf” и
“Somipress”:
- снять решетку
- снять с горелки шляпку со сместителем
- торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло
- сборку произвести в обратной последо-
вательности.
Замена сопла горелки духовки (Рис.25)
- Выдвинуть дно духовки.
- Вывернуть винт крепления горелки.
- Снять горелку с корпуса, чтобы
обеспечить доступ к соплу.
- Торцевым гаечным ключом (S = 8 мм)
выкрутить и заменить сопло.
- Сборку произвести в обратной
последовательности.
Рис.25
