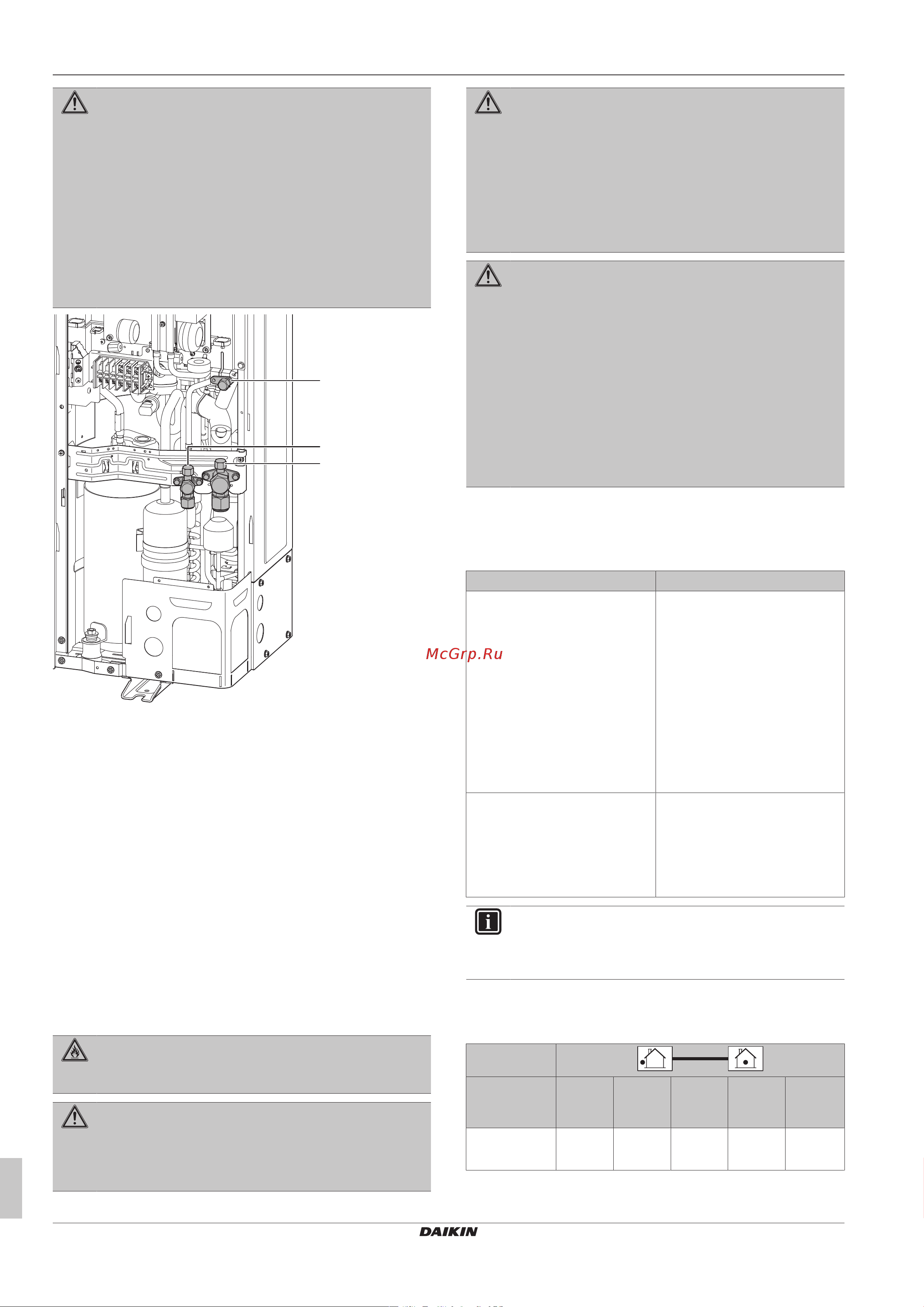

Daikin RZAG71M7V1B [10/24] О хладагенте
![Daikin RZAG71M7V1B [10/24] О хладагенте](/views2/1769448/page10/bga.png)
4 Монтаж
Руководство по монтажу
10
RZAG71~140M7V1+Y1
Sky Air Alpha-series
4P485927-1C – 2019.04
ПРЕДУПРЕЖДЕНИЕ
Одни секции контура циркуляции хладагента могут
быть изолированы от других компонентами,
выполняющими специфические функции (например,
клапанами). Вот почему контур циркуляции хладагента
оснащается дополнительными сервисными
отверстиями для вакуумирования, сброса и нагнетания
давления.
Если на блоке требуется выполнить пайку, сначала
нужно полностью сбросить давление внутри блока.
Внутреннее давление сбрасывается через ВСЕ
сервисные отверстия, указанные на приведенных ниже
иллюстрациях. Их расположение зависит от модели.
a
b
c
a Внутреннее сервисное отверстие
b Запорный клапан с сервисным отверстием
(трубопровод жидкого хладагента)
c Запорный клапан с сервисным отверстием
(трубопровод газообразного хладагента)
Полная перезаправка системы хладагентом, как правило,
подразделяется на следующие этапы:
1 Определение количества хладагента для заправки.
2 Заправка хладагентом.
3 Крепление внутри наружного блока заполненной таблички с
информацией о фторированных газах, способствующих
парниковому эффекту.
4.4.2 О хладагенте
Это изделие содержит вызывающие парниковый эффект
фторсодержащие газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R32
Значение потенциала глобального потепления (GWP): 675
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
ПРЕДУПРЕЖДЕНИЕ
▪ ЗАПРЕЩАЕТСЯ проделывать отверстия в
элементах контура хладагента и подвергать их
воздействию огня.
▪ НЕ допускается применение любых чистящих
средств или способов ускорения разморозки,
помимо рекомендованных изготовителем.
▪ Учтите, что хладагент, которым заправлена
система, запаха НЕ имеет.
ПРЕДУПРЕЖДЕНИЕ
Хладагент в блоке умеренно горюч и обычно НЕ
вытекает. В случае утечки в помещении контакт
хладагента с пламенем горелки, нагревателем или
кухонной плитой может привести к возгоранию или
образованию вредного газа.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели агрегат.
НЕ пользуйтесь блоком до тех пор, пока специалист
сервисной службы не подтвердит восстановление
исправности узлов, в которых произошла утечка
хладагента.
4.4.3 Определение объема дополнительного
хладагента
Расчет количества хладагента для дозаправки
Если… то…
(L1+L2+L3+L4+L5+L6+L7)≤
длины, не требующей
дозаправки
Длина, не требующая
дозаправки=
▪ 10 м (трубы уменьшенного
диаметра)
▪ 40 м (трубы стандартного
диаметра)
▪ 15 м (трубы увеличенного
диаметра)
Дозаправки хладагента не
требуется.
(L1+L2+L3+L4+L5+L6+L7)>
длины, не требующей
дозаправки
Дозаправка хладагента
необходима.
На будущее для удобства при
техническом обслуживании
обведите выбранное
количество в таблицах ниже.
ИНФОРМАЦИЯ
За длину трубопроводов принимается наибольшая
длина трубопровода жидкого хладагента в одну
сторону.
Расчет количества хладагента для дозаправки (R в кг)
(спаренный вариант)
Стандартные трубные типоразмеры:
L1 (m)
L1 (трубы
стандартного
диаметра):
40~50м 50~55м 55~60м
(a)
60~75м
(a)
75~85м
(a)
R: 0,35кг 0,7кг
(a)
0,55кг
(b)
0,7кг 1,05кг 1,55кг
(a) Только RZAG100~140.
(b) Только RZAG71.
