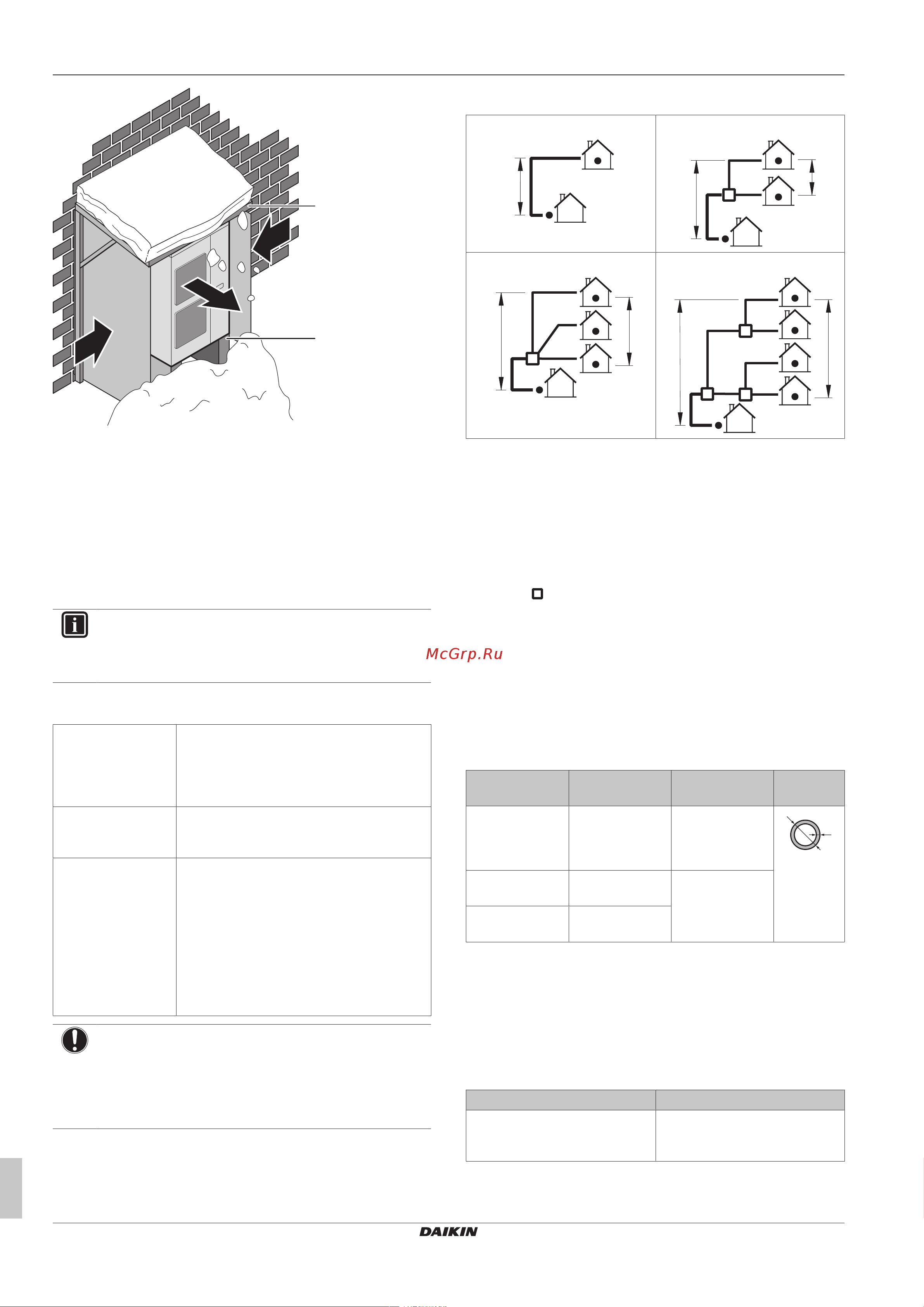

5 Подготовка
Справочное руководство по монтажу
12
RZAG71~140M7V1+Y1
Sky Air Alpha-series
4P486046-1C – 2019.04
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка (минимальная высота=150мм)
c Преобладающее направление ветра
d Выброс воздуха
5.3 Подготовка трубопровода
хладагента
5.3.1 Требования к трубопроводам
хладагента
ИНФОРМАЦИЯ
Также изучите меры предосторожности и требования,
содержащиеся в главе “Общие правила техники
безопасности”.
Подключая несколько внутренних блоков к одному наружному,
обращайте внимание на следующее:
Комплект для
разветвления
трубопроводов
хладагента
Потребуется один или несколько
комплектов для разветвления
трубопроводов хладагента. См. параграф
«4.3.1Возможные опции для наружного
агрегата»на стр.10.
Трубы,
направленные
вверх и вниз
Трубы, направленные вверх и вниз,
относятся только к главному трубопроводу
(L1).
Ответвления ▪ Ответвления труб монтируются
горизонтально (с максимальным
наклоном 15°) или вертикально.
▪ Длина ответвлений, ведущих к
внутренним блокам, должна быть
минимальной.
▪ Желательно, чтобы ответвления,
ведущие к внутренним блокам, имели
одинаковую длину.
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
▪ Загрязнение внутренних поверхностей трубок (в том числе
маслами) не должно превышать 30мг/10м.
Обозначения: L1~L7, H1, H2
Спаренный вариант
(a)
H1
L1
Двойной вариант
(a)
H1
H2
L1
L2
L3
Тройной вариант
(a)
L2
L3
L4
H1
H2
L1
Двойной спаренный вариант
(a)
H1
H2
L1
L2
L3
L4
L5
L6
L7
(a) Имеется в виду, что самая длинная линия на
иллюстрации соответствует самой длинной из
имеющихся труб, а самый блок, расположенный на
рисунке выше остальных – самому
высокорасположенному из имеющихся блоков.
L1 Главный трубопровод
L2~L7 Ответвление
H1 Перепад высот между внутренним блоком,
установленным выше остальных, и наружным блоком
H2 Перепад высот между внутренними блоками,
установленными выше и ниже остальных
Комплект для разветвления трубопроводов хладагента
Материал изготовления труб для
трубопроводов хладагента
▪ Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
▪ Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
▪ Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4")
9,5мм (3/8")
12,7мм (1/2")
Отожженная
медь (O)
≥0,8мм
t
Ø
15,9мм (5/8") Отожженная
медь (O)
≥1,0мм
19,1мм (3/4") Медь средней
твердости (1/2H)
(a) В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке блока)
могут потребоваться трубки с повышенной толщиной
стенок.
Диаметр труб для трубопроводов хладагента
Диаметр труб для трубопроводов хладагента должен
соответствовать следующим параметрам:
Трубопровод Диаметр
L1 (спаренный, двойной,
тройной, двойной спаренный
варианты)
См. ниже.
