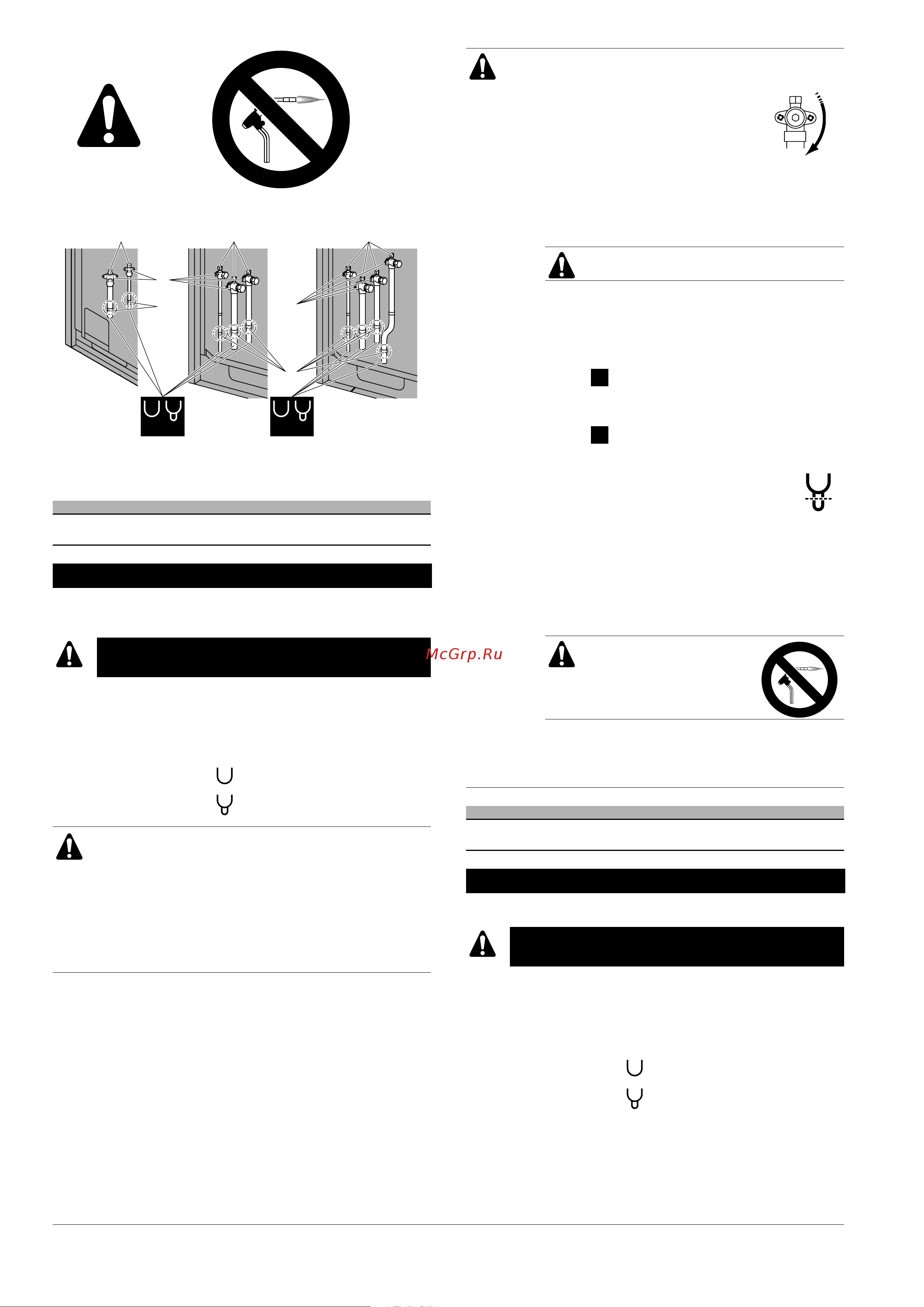

![Daikin RZQ125B8W1B [2/16] Addendum au manuel d installation](/views2/1769675/page2/bg2.png)
1
4PW63270-1 – 06.2010
Entfernen Sie die gequetschten Rohre gemäß der folgenden
Anweisungen.
Veiller à procéder comme suit pour retirer la tuyauterie bloquée.
Ergänzung zur Installationsanleitung
D Entfernen der gequetschten Rohre
Entfernen Sie die gequetschten Rohre nie durch
Löten
1
Wartungsanschluss
2
Absperrventil
3
Stelle zum Schneiden des Rohrs direkt über der Lötstelle
oder der Markierung
A
Gequetschte Rohre
B
Gequetschte Rohre
Entfernen Sie die gequetschten Rohre nie durch
Löten.
Gas- oder Ölreste im Absperrventil können die
gequetschten Rohre zerstören.
Wenn die folgenden Anweisungen zur Vorgehensweise
nicht beachtet werden, kann dies zur Beschädigung von
Eigentum oder zu Verletzungen von Personen führen, die
je nach den Umständen schwerwiegend sein können.
1 11
2
3
3
2
A B
A B
Gehen Sie wie folgt vor, um die gequetschten Rohre zu
entfernen:
1
Entfernen Sie den Ventildeckel und
stellen Sie sicher, dass die Absperr-
ventile vollständig geschlossen
sind.
2
Schließen Sie einen Füllschlauch an die
Wartungsanschlüsse aller Absperrventile an.
3
Gewinnen Sie Gas und Öl aus den gequetschten
Rohren mithilfe einer Rückgewinnungseinheit
zurück.
Lassen Sie Gase nicht in die Atmosphäre ab.
4
Wenn alles Gas und Öl wieder aus den
gequetschten Rohren gewonnen wurde, trennen Sie
den Füllschlauch ab und schließen die
Wartungsanschlüsse.
5
Wenn der untere Teil der gequetschten Rohre wie
Detail in der Abbildung aussieht, gehen Sie
gemäß den Anweisungen in den Schritten 7+8 vor.
Wenn der untere Teil der gequetschten Rohre wie
Detail in der Abbildung aussieht, gehen Sie
gemäß den Anweisungen in den Schritten 6-7+8 vor.
6
Schneiden Sie den unteren Teil des
kleineren gequetschten Rohrs mit einem
geeigneten Werkzeug (z. B. Rohrschneider,
Kneifzange, ...) ab, so dass der Querschnitt
offen ist und das restliche Öl heraustropfen kann,
wenn die Rückgewinnung nicht vollständig war.
Warten Sie, bis alles Öl herausgetropft ist.
7
Schneiden Sie die gequetschten Rohre mit einem
Rohrschneider direkt über der Lötstelle bzw.
Markierung (wenn keine Lötstelle vorhanden ist) ab.
Entfernen Sie die
gequetschten Rohre nie
durch Löten.
8
Warten Sie für den Fall, dass die Rückgewinnung
nicht vollständig war, bis alles Öl herausgetropft ist,
bevor Sie mit dem Verbinden der bauseitigen
Rohrleitungen fortfahren.
Addendum au manuel d'installation
F Retrait de la tuyauterie bloquée
Ne jamais retirer la tuyauterie bloquée par
brasage
1
Orifice d'entretien
2
Vanne d'arrêt
3
Point de découpe des tuyaux, juste au-dessus du point de
brasure ou du point de repère
A
Tuyauterie bloquée
B
Tuyauterie bloquée
A
B
