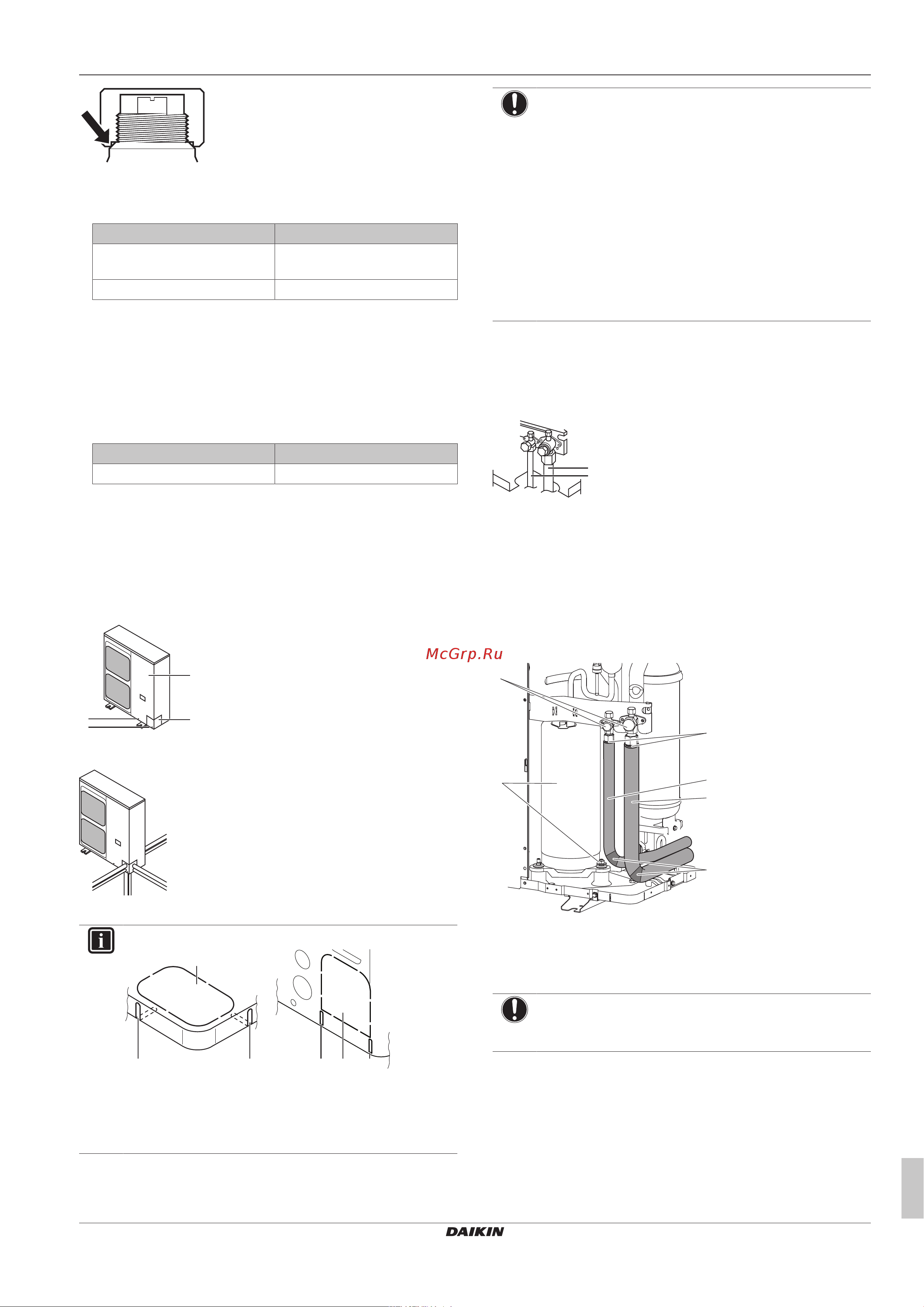

6 Монтаж
Справочное руководство для монтажника
19
RZQG71~140L_V1+Y1 + RZQSG100~140L_V1+Y1
Кондиционеры типа «сплит-система»
4P385522-1B – 2019.04
▪ По окончании работы с запорным вентилем не забудьте
плотно закрыть крышку штока и проверить, нет ли протечек
хладагента.
Позиция Момент затяжки (Н∙м)
Крышка штока, сторона
жидкости
13,5~16,5
Крышка штока, сторона газа 22,5~27,5
Обращение с крышкой сервисного порта
▪ ОБЯЗАТЕЛЬНО пользуйтесь заправочным шлангом,
оснащенным стержнем нажатия на вентиль, поскольку
сервисное отверстие относится к ниппельному типу.
▪ По окончании работы с отверстием для техобслуживания не
забудьте плотно закрыть его крышку и проверить, нет ли
протечек хладагента.
Параметр Момент затяжки (Н·м)
Крышка сервисного порта 11,5~13,9
6.4.8 Подсоединение трубопровода
хладагента к наружному блоку
1 Сделайте следующее:
▪ Снимите сервисную крышку (а) с винтом (b).
▪ Снимите крышку входного отверстия трубопровода (c) с
винтом (d).
c
a
b
d
2 Наметьте схему прокладки трубопровода (a, b, c или d).
a
b
c
d
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
4 Сделайте следующее:
▪ Заизолируйте трубопроводы жидкого (a) и газообразного
(b) хладагентов.
▪ Намотав на изгибы теплоизоляционный материал,
покройте его виниловой лентой (c).
▪ Проследите за тем, чтобы трубы нигде не соприкасались
с деталями компрессора (d).
▪ Плотно заделайте концы изоляции (герметиком и т.п.)
(е).
d
e
f
b
a
c
5 Если наружный блок установлен выше внутреннего,
закройте запорные клапаны (f, см. выше) герметичным
материалом во избежание просачивания конденсата с
запорных клапанов во внутренний блок.
ПРИМЕЧАНИЕ
Любые открытые трубы подвержены образованию
конденсата.
6 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
7 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
