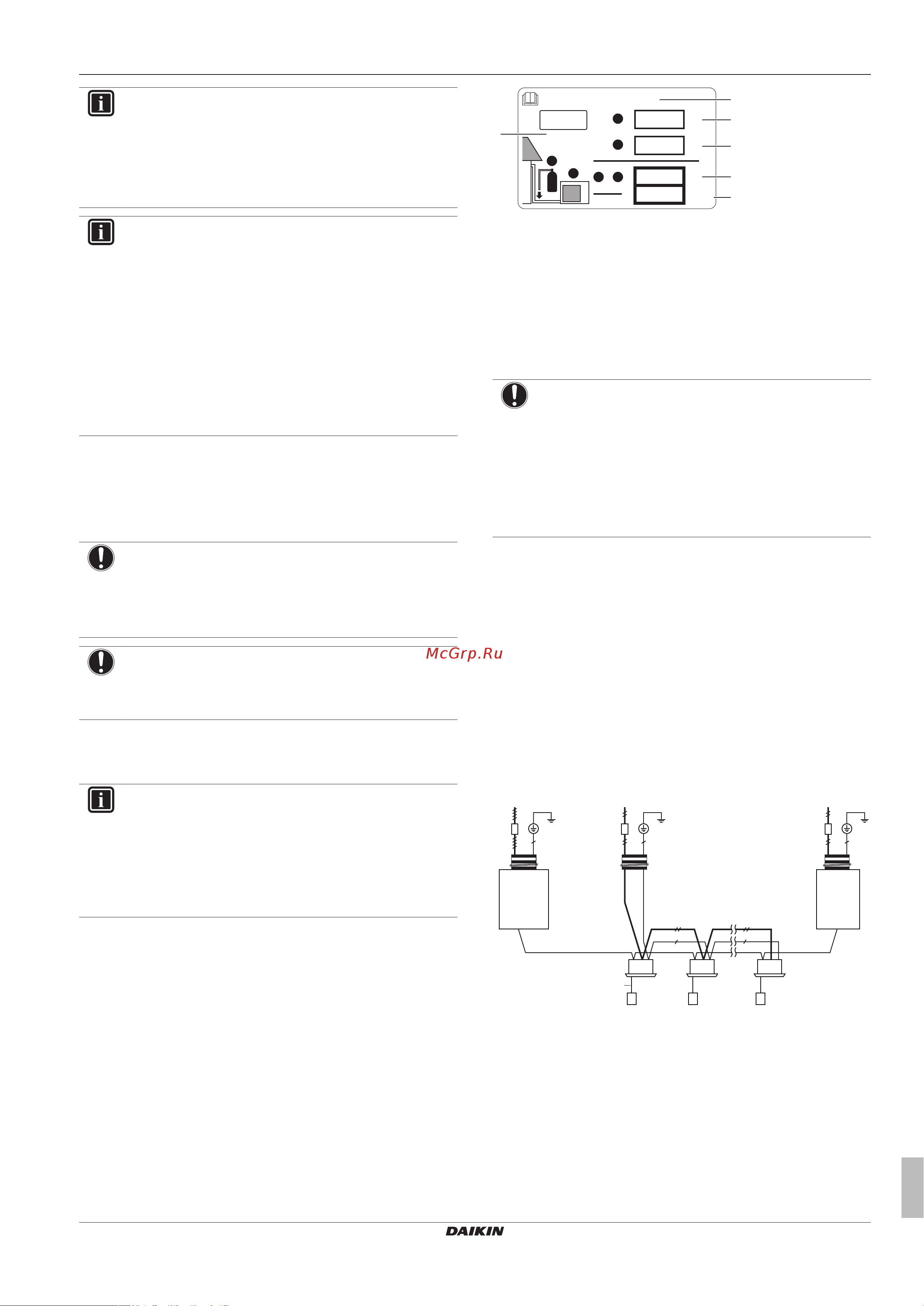

5 Монтаж
Руководство по монтажу и эксплуатации
19
RKXYQ5+8T7Y1B
Компрессор системы VRVIV для установки в помещениях
4P408443-1B – 2016.04
ИНФОРМАЦИЯ
Система автоматически прекратит работать на ручную
заправку хладагента через 30 минут. Если по
прошествии 30 минут будет заправлено не все
необходимое количество, выполните операцию
заправки дополнительного количества хладагента еще
раз.
ИНФОРМАЦИЯ
▪ Когда в ходе выполнения этой процедуры
регистрируется код неисправности (например, из-за
закрытого запорного клапана), отображается код
неисправности. В этом случае устраните
неисправность в порядке, изложенном в параграфе
"5.6.4 Коды неисправности при заправке
хладагента" на стр. 19. Сбросить состояние
неисправности можно нажатием кнопки BS3. Можно
приступить к выполнению указаний по заправке.
▪ Прервать заправку хладагента вручную можно
нажатием кнопки BS3. Блок остановится и вернется
в состояние работы вхолостую.
10 Откройте клапан A.
11 Заправив рассчитанное дополнительное количество
хладагента, перекройте клапанA.
12 Нажмите BS3, чтобы выйти из режима дозаправки
хладагента вручную.
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после
(предварительной) заправки хладагента.
Работа системы при закрытых клапанах приведет к
поломке компрессора.
ПРИМЕЧАНИЕ
После добавления хладагента не забывайте закрывать
крышку отверстия для заправки хладагента. Момент
затяжки крышки составляет 11,5-13,9 Н•м.
5.6.4 Коды неисправности при заправке
хладагента
ИНФОРМАЦИЯ
Если произошел сбой:
▪ Модель 5 HP: На пользовательский интерфейс
внутреннего блока выводится код неисправности.
▪ Модель 8 HP: Код неисправности выводится на 7-
сегментный дисплей компрессора и на
пользовательский интерфейс внутреннего блока.
При сбое сразу же перекройте клапан A. Выяснив значение кода
неисправности, примите соответствующие меры (см.
"8.1Устранение неполадок по кодам сбоя"на стр.32).
5.6.5 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Этикетка заполняется следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если в комплект поставки блока входит этикетка о
наличии вызывающих парниковый эффект
фторсодержащих газов на нескольких языках (см.
принадлежности), отделите этикетку на подходящем
языке и наклейте ее поверх этикетки a.
b Заводская заправка хладагентом: см. табличку с
наименованием блока
c Объем дополнительно заправленного хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
2 Закрепите табличку внутри компрессора. Для нее
предусмотрено место на наклейке с электрической схемой.
5.7 Подключение электропроводки
5.7.1 Прокладка электропроводки по месту
установки: общее представление
Состав электропроводки:
▪ Проводка электропитания (обязательно с заземлением)
▪ Сигнальная проводка (=управления) между компрессором,
теплообменником и внутренним блоками.
Пример:
g
f
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
e
c
a
d
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
a Главный выключатель
b Заземление
c Разводка электропитания (с заземлением)
(изолированный кабель)
F1/F2 Проводка управления (с изоляцией + экранирование)
(применение экранированной проводки управления
является обязательным для модели 5HP и
факультативным для модели 8HP)
d Компрессор
e Теплообменник
f Внутренний блок
g Пользовательский интерфейс
