Русский 13
Использование переходников
Используйте поставляемые с блоком переходники, как описано ниже.
1) Соединение трубопровода Ø12,7 с соединительным портом газового трубопровода Ø15,9:
2) Соединение трубопровода Ø9,5 с соединительным портом газового трубопровода Ø15,9:
3) Соединение трубопровода Ø9,5 с соединительным портом газового трубопровода Ø12,7:
• При использовании показанного выше комплекта переходника
не допускайте чрезмерной затяжки гайки. В противном случае
возможно повреждение меньшего трубопровода.
(приблизительно 2/3–1 нормальный крутящий момент)
• Нанесите фреоновое масло на резьбовой соединительный
порт наружного агрегата в месте установки накидной гайки.
• Используйте подходящий гаечный ключ, чтобы предотвратить
повреждение резьбы соединения из-за чрезмерной затяжки
накидной гайки.
Момент затяжки накидной гайки
Накидная гайка
для Ø9,5
32,7–39,9 Н·м
(333–407 кгс·см)
Накидная гайка
для Ø12,7
49,5–60,3 Н·м
(505–615 кгс·см)
Накидная гайка
для Ø15,9
61,8–75,4 Н·м
(630–769 кгс·см)
№ 1
Ø15,9
→ Ø12,7
№ 2
Ø12,7
→ Ø9.5
№ 3
Ø15,9
→ Ø12,7
№ 4
Ø12,7
→ Ø9.5
№ 5
Ø15,9
→ Ø9.5
№ 6
Ø15,9
→ Ø9.5

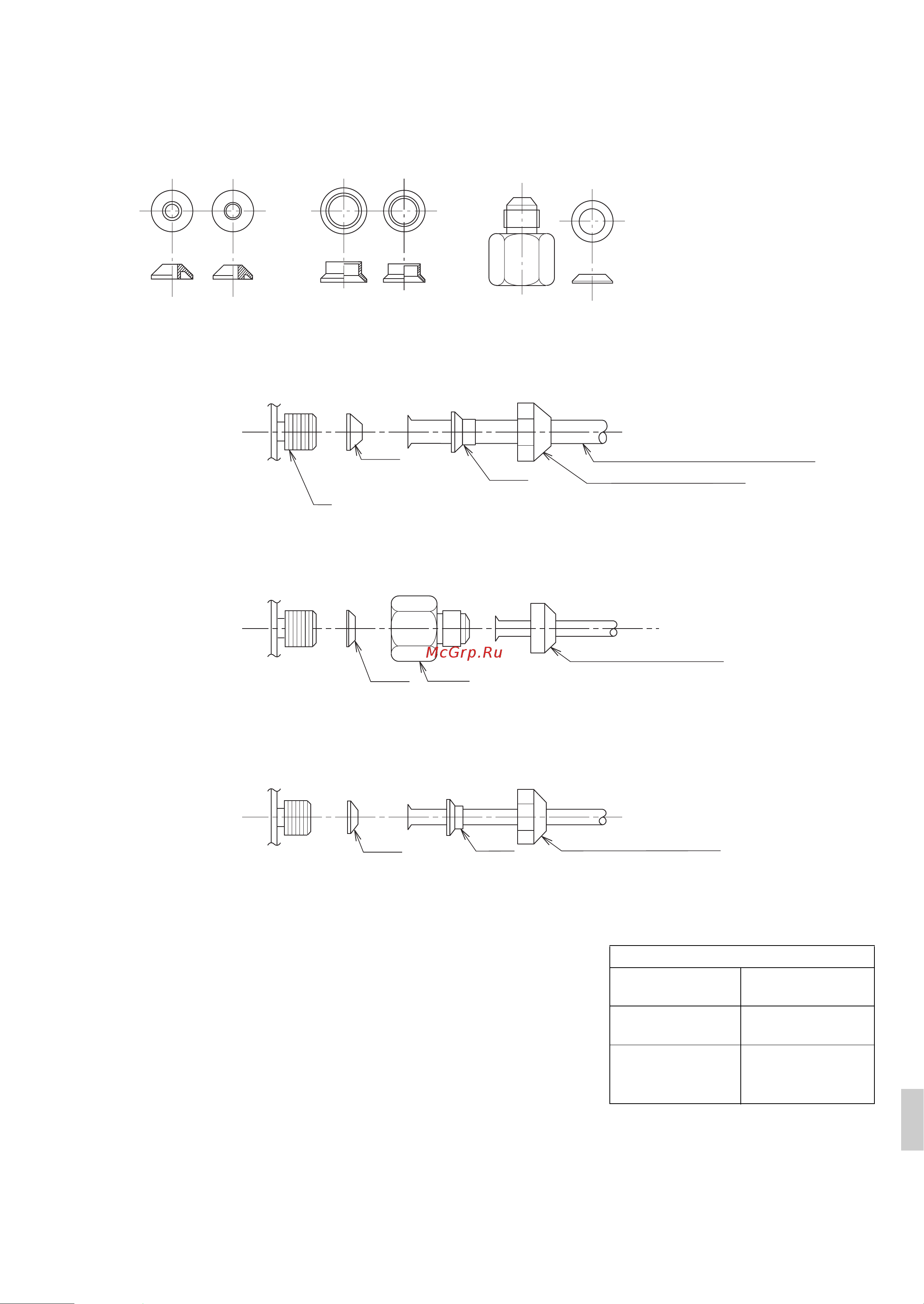

Уплотнение (1) Уплотнение (2) Переходник и уплотнение
№ 1
№ 3
Накидная гайка (для Ø15,9)
Трубопровод от внутреннего агрегата
Соединительный штуцер наружного агрегата
Не забудьте
установить уплотнение.
№ 5
№ 6
Накидная гайка (для Ø9.5)
Не забудьте установить уплотнение.
№ 4
№ 2
Накидная гайка (для Ø12,7)
Не забудьте установить уплотнение.
