• Split - Sky Air • Наружные блоки
402
• Наружные блоки • R410A • MXS-DAVMB_E2V1B_E7V3B1

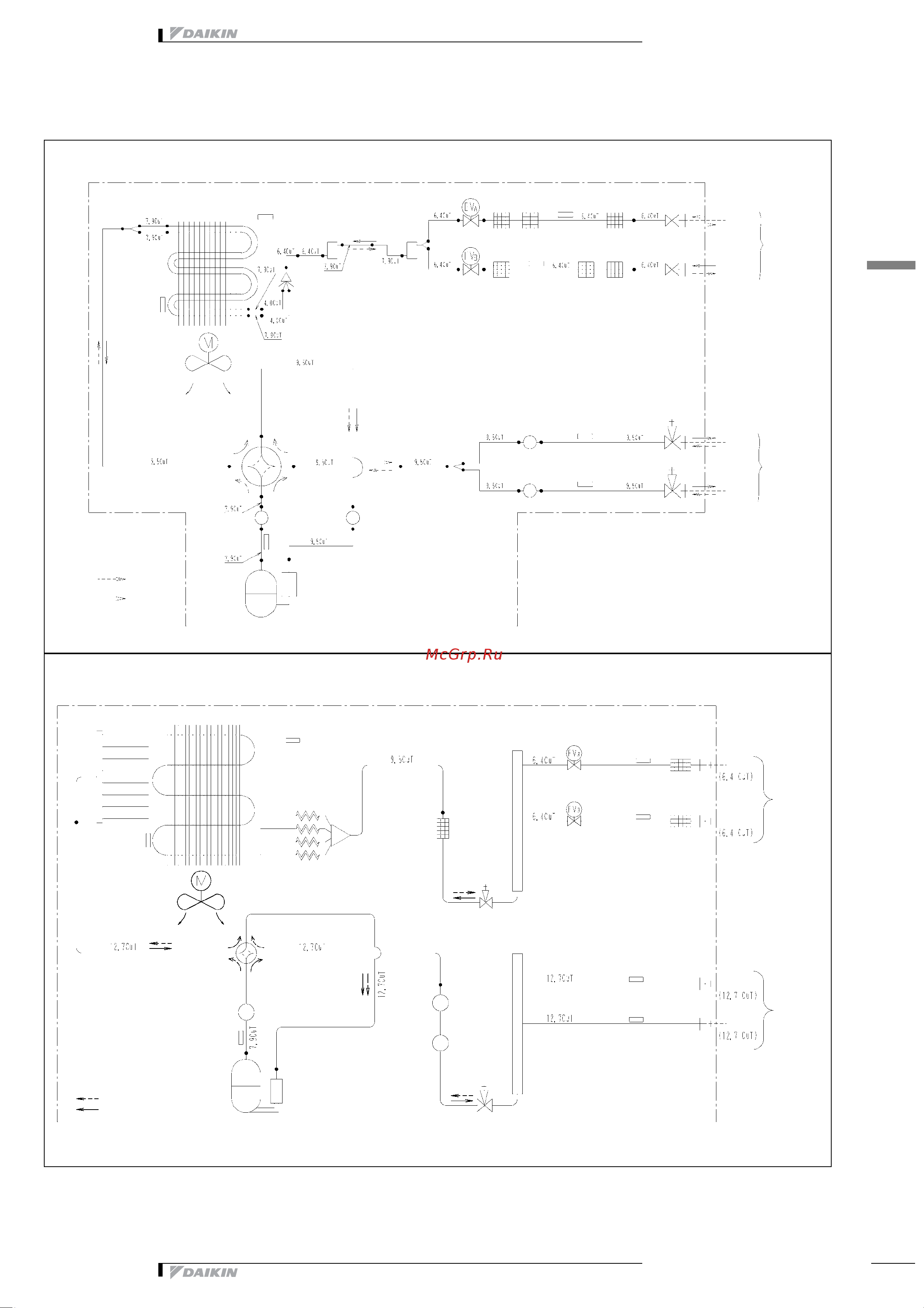

7 Схема трубной обвязки
3D039392A
2MXS40D
Теплообменник
Помещение A
(6.4 CuT)
Помещение B
(6.4 CuT)
Фильтр
Местный
трубопровод
для
жидкости
Местный
трубопровод
для газа
Помещение A
(9.5 CuT)
Помещение B
(9.5 CuT)
Запорный клапан
для газа
Фильтр
Фильтр
Фильтр
Термистор
теплообменника(DE)
Сервоклапан
Сервоклапан
Термистор температуры
наружного воздуха (DOA)
Осевой вентилятор
Запорный
клапан для
газа
Фильтр
Реверсивный
электромагнитный
клапан
Термистор температуры
трубопровода для газа
(DGA)
Термистор
выпускного
трубопровода
(DO)
Компрессор
Глушитель
Поток хладагента
Термистор температуры
трубопровода для газа
(DGB)
Фильтр
Отводной
трубопровод
Наружный блок
Аккумулятор
Двигатель
вентилятора
Распределитель
Глушитель
Запорный
клапан на
линии
жидкости
Отводной
трубопровод
Глушитель
Глушитель
Запорный
клапан на
линии
жидкости
Охлаждение
Обогрев
Сборник
жидкости
Сборник
жидкости
Термистор
трубопровода
для жидкости
(DLA)
Термистор
трубопровода
для жидкости
(DLB)
3D052054
2MXS52E
Теплообменник
Помещение A
Помещение B
Местный
трубопровод
для
жидкости
(Сторона
жидкости)
Местный
трубопровод
для газа
(Сторона
газа)
Помещение A
Помещение B
Фильтр
Фильтр
Термистор
теплообменника (DE)
Электронный
расширительный
клапан
Электронный
расширительный
клапан
Фильтр
Термистор температуры
наружного воздуха (DOA)
Осевой
вентилятор
Запорный
клапан для
газа
Термистор температуры
трубопровода для газа
(DGA)
Термистор температуры
трубопровода для газа
(DGB)
Термистор
выпускного
трубопровода (DO)
Компрессор
Поток хладагента
Наружный блок
Аккумулятор
Двигатель вентилятора
постоянного тока
Распределитель
Капиллярная
трубка
Термистор
трубопровода для
жидкости (DLA)
Термистор
трубопровода для
жидкости (DLB)
Запорный
клапан на линии
жидкости
Охлаждение
Обогрев
Разветвитель,
типа
ôгребенка′
Разветвитель,
типа
ôгребенка′
Реверсивный
электромагнитный
клапан
Глушитель
Разветвитель,
типа
ôгребенка′
Глушитель
Глушитель
