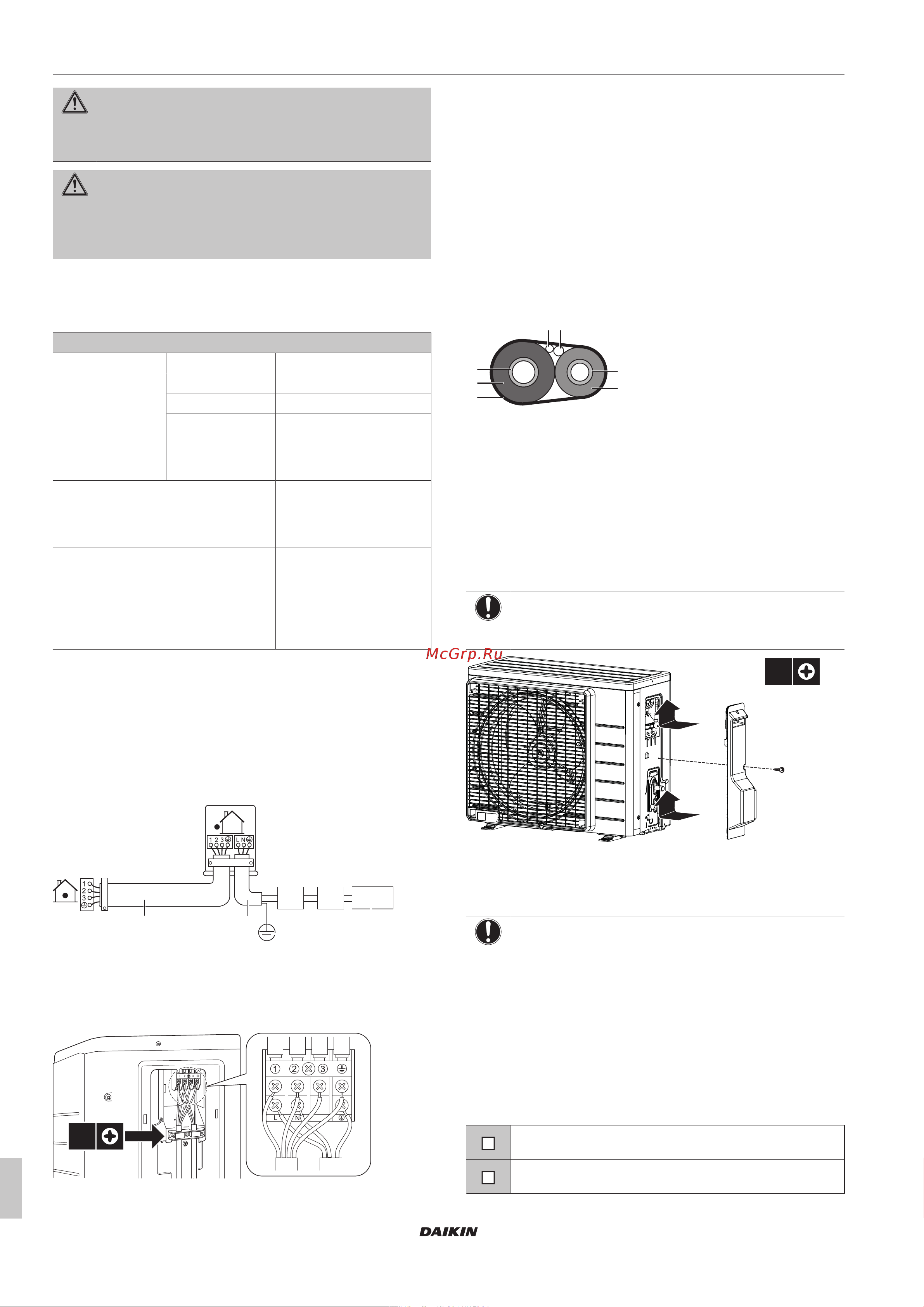

![Daikin ARXF35C5V1B [12/20] Характеристики стандартных компонентов электропроводки](/views2/1770427/page12/bgc.png)
8 Завершение монтажа наружного агрегата
Руководство по монтажу
12
ARXF20~42C5V1B
Комнатные кондиционеры Daikin
3P519299-12X – 2020.12
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
7.1 Характеристики стандартных
компонентов электропроводки
Элемент
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Размер проводки Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
Соединительный кабель
(внутренний↔наружный блоки)
Минимальное сечение 4-
жильного кабеля под
напряжение 220~240В
составляет 1,5мм²
Рекомендованные предохранители
(устанавливаются на месте)
16А
Автоматический выключатель
защиты от замыкания на землю
Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
7.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку для техобслуживания.
2 Откройте зажим проводов.
3 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Проводка электропитания
c Размыкатель цепи
d Устройство под остаточным током
e Электропитание
f Заземление
3×
4 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
8 Завершение монтажа
наружного агрегата
8.1 Завершение монтажа наружного
блока
1 Изолируйте и закрепите трубопровод хладагента и кабели
следующим образом:
g
b
a
f
e
cd
a Трубопровод газообразного хладагента
b Изоляция трубопровода газообразного хладагента
c Соединительный кабель
d Электропроводка, проложенная по месту установки
оборудования (если проложена)
e Трубопровод жидкого хладагента
f Изоляция трубопровода жидкого хладагента
g Отделочная лента
2 Установите сервисную крышку.
8.2 Закрытие наружного блока
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что
момент затяжки НЕ превышает 1,3Н•м.
1×
2
1
1
9 Пусконаладка
ПРИМЕЧАНИЕ
Блок допускается к эксплуатации ТОЛЬКО с
термисторами и (или) датчиками/реле давления.
ИНАЧЕ может возникнуть угроза возгорания
компрессора.
9.1 Предпусковые проверочные
операции
Сразу же после монтажа блока проверьте перечисленное ниже.
После проверки по всем пунктам блок необходимо закрыть.
Питание можно подавать только на закрытый блок.
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
