5 Пусконаладка
Руководство по монтажу
10
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Серия сплит-систем с хладагентом R32
3P517827-3C – 2019.04

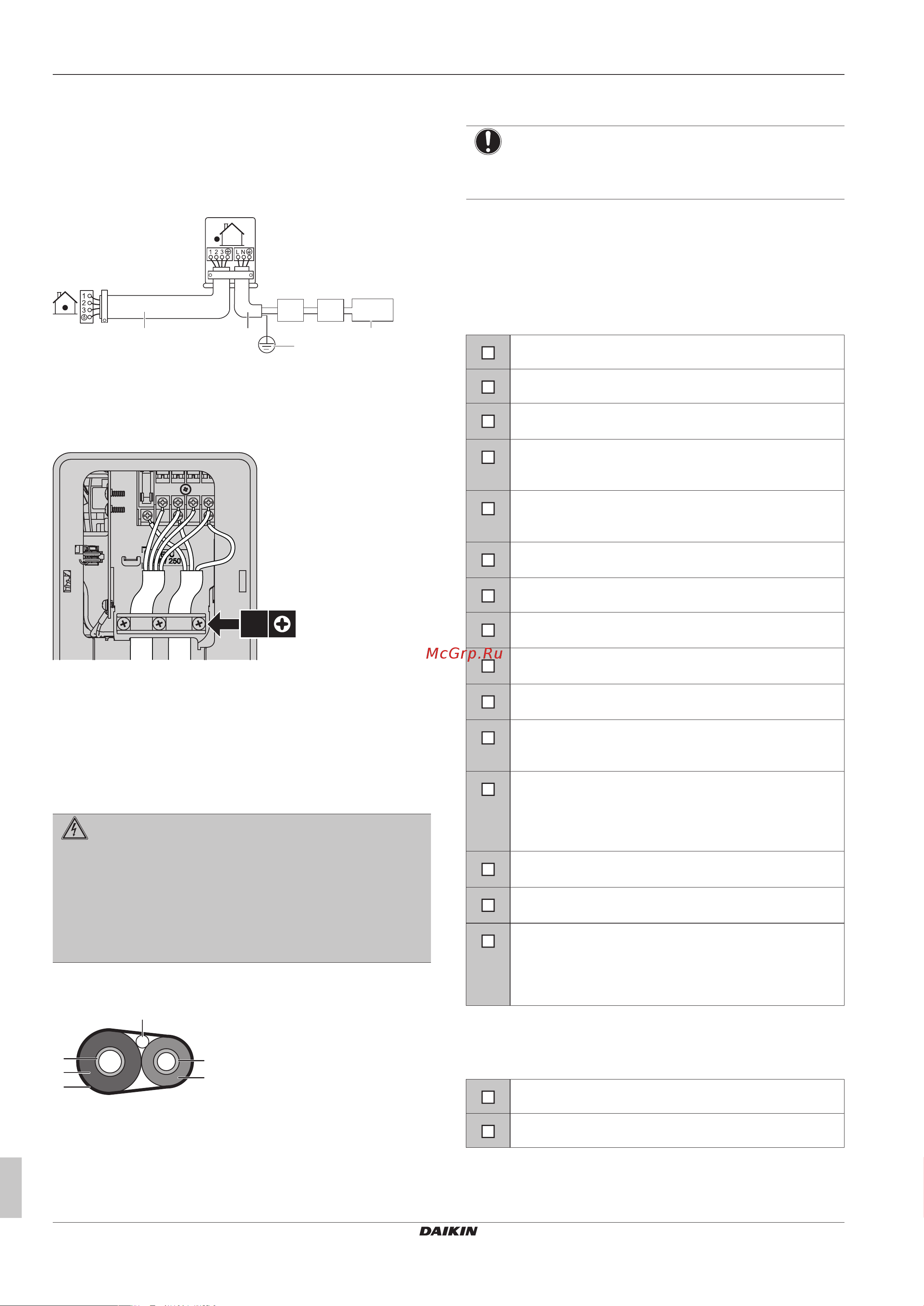

4.5.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку для техобслуживания.
2 Откройте зажим проводов.
3 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Кабель электропитания
c Размыкатель цепи
d Автоматический выключатель защиты от замыкания на
землю
e Электропитание
f Заземление
3×
4 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
4.6 Завершение монтажа наружного
агрегата
4.6.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите сервисную крышку перед включением
электропитания.
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
5 Пусконаладка
ПРИМЕЧАНИЕ
НИКОГДА не эксплуатируйте блок без термисторов и/
или датчиков/реле давления. Это может привести к
возгоранию компрессора.
5.1 Предпусковые проверочные
операции
После монтажа блока проверьте, прежде всего, следующее.
После выполнения проверки по всем пунктам блок
НЕОБХОДИМО закрыть, и ТОЛЬКО после этого на него можно
подавать электропитание.
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Трубопроводы хладагента (газообразного и
жидкого) термоизолированы.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
Проводка между наружным и внутренним агрегатами
проложена согласно настоящему документу и
действующему законодательству.
Дренаж
Проследите за тем, чтобы слив был равномерным.
Возможное следствие: Возможно вытекание
конденсата.
На внутренний блок поступают сигналы с интерфейса
пользователя.
Указанные провода используются для
соединительного кабеля.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
5.2 Перечень проверок во время
пуско-наладки
Выпуск воздуха.
Пробный запуск.
