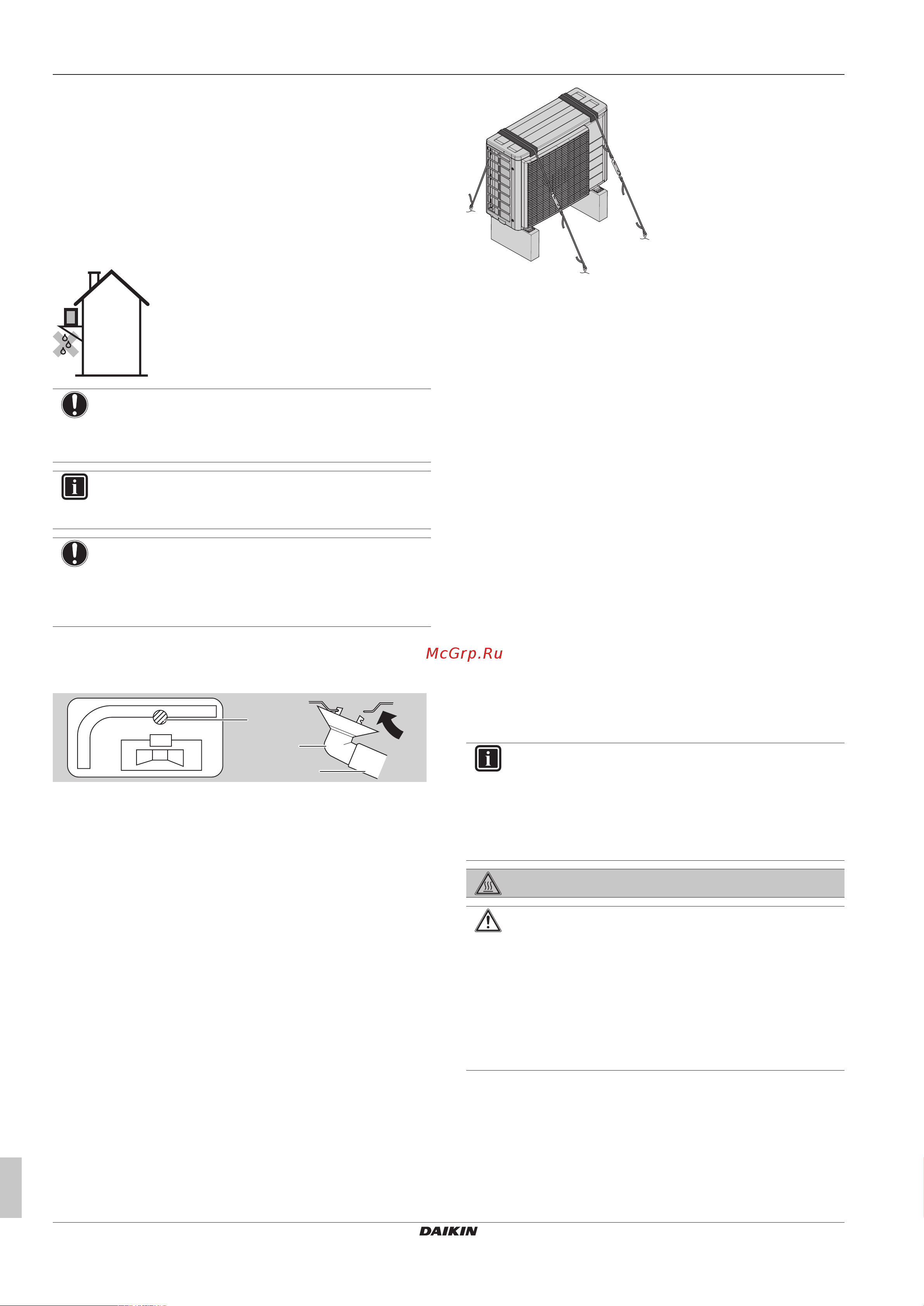

6 Монтаж
Справочное руководство для монтажника
14
ARXM25~35N2V1B9 + RXM20~35N2V1B9 + RXJ20~35M3V1B +
RXA20~35A3V1B
Серия сплит-систем с хладагентом R32
4P518023-5D – 2019.04
▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150 мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
ПРИМЕЧАНИЕ
Обеспечьте зазор под блоком не менее 300мм. Кроме
того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемой
поверхности снежного покрова.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
6.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините и закрепите концы кабелей.
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Применение запорных клапанов
6.4.2 Меры предосторожности при
подсоединении трубопроводов
хладагента
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
▪ Используйте закрепленную на блоке накидную
гайку.
▪ Чтобы предотвратить утечку газа, нанесите
фреоновое масло только на внутреннюю
поверхность раструба. Используйте фреоновое
масло, предназначенное для хладагента R32.
▪ ЗАПРЕЩАЕТСЯ повторное использование трубных
соединений.
