14 Глоссарий
Справочное руководство для монтажника
31
ARXM50~71+RXM42~71N2V1B(9) + RXP50~71M2V1B +
RXA42+50+RXF50+60B2V1B + RXF71A2V1B + RXJ50N2V1B
Серия сплит-систем с хладагентом R32
4P513661-7E – 2018.11
Относится к моделям: ARXM71N
M
HPS
Реле высокого давления
Автоматический сброс
Теплообменник
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·15.9· CuT
·12.7· CuT
·9.5· CuT
·9.5· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·9.5· CuT
·9.5· CuT
·6.4· CuT
4-ходовой клапан
ВКЛ: обогрев
Лопастной вентилятор
Термистор трубопровода нагнетания
Глушитель
Компрессор
Накопитель
Глушитель
Глушитель
Запорный вентиль трубопровод
а газообразного хладагента
Запорный вентиль в контуре
жидкого хладагента
Обвязка трубопроводов
по месту установки
Обвязка трубопроводов
по месту установки
Приемник жидкости
Фильтр
Электронный
расширительный клапан
Глушитель с фильтром
Капиллярная трубка ·1·
Капиллярная трубка ·2·
Капиллярная трубка ·3·

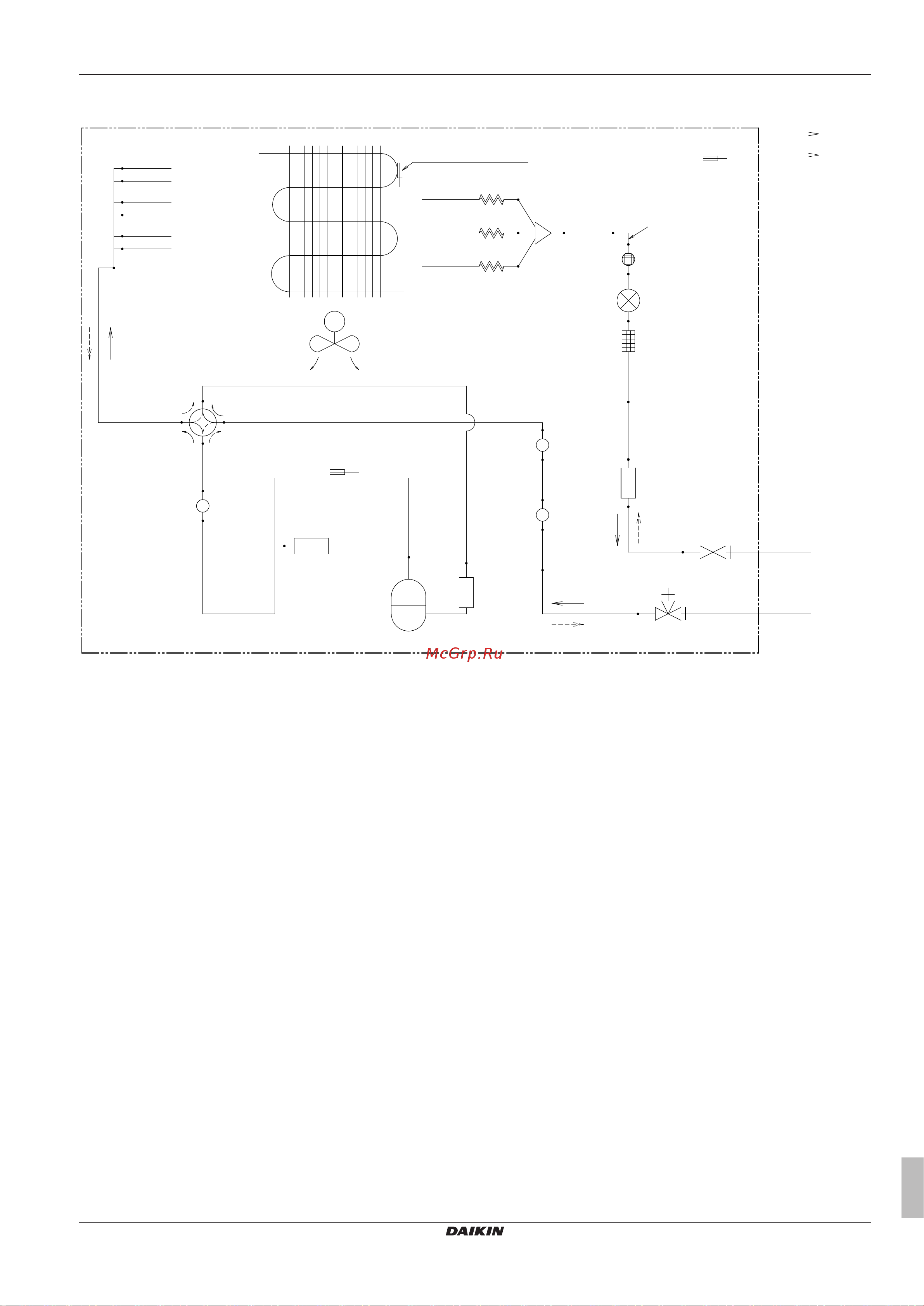

Термистор наружной те
мпературы
Наружный блок
Ток хладагента
Охлаждение
Обогрев
Термистор теплообменника
Категории оборудования согласно директиве PED: реле высокого давления — категория IV; компрессор — категория II; прочее
оборудование — см. параграф 4§3.
14 Глоссарий
Дилер
Торговый представитель по продукции.
Уполномоченный установщик
Квалифицированный мастер, уполномоченный
выполнять монтаж оборудования.
Потребитель
Лицо, являющееся владельцем изделия и/или
оператором изделия.
Действующие нормативы
Все международные, европейские, национальные и
местные директивы, законы, положения и/или кодексы,
которые относятся и применимы к определенному
устройству или территории.
Обслуживающая компания
Квалифицированная компания, способная выполнять
или координировать действия по необходимому
обслуживанию оборудования.
Руководство по монтажу
Инструкция по монтажу, предусмотренная для
определенного изделия и применения, разъясняет
порядок установки, настройки и обслуживания.
Руководство по эксплуатации
Инструкция по эксплуатации, предусмотренная для
определенного изделия и применения, разъясняет
порядок эксплуатации.
Инструкции по обслуживанию
Инструкция по эксплуатации, предусмотренная для
определенного изделия и применения, разъясняет (при
наличии) порядок установки, настройки и/или
обслуживания изделия или приложения.
Принадлежности
Этикетки, руководства, информационные буклеты и
оборудование, поставляемые вместе с изделием,
которые должны быть установлены в соответствии с
инструкциями в сопроводительной документации.
Дополнительное оборудование
Оборудование, произведенное или утвержденное
Daikin, которое можно использовать вместе с изделием
согласно инструкциям в сопроводительной
документации.
Оборудование, приобретаемое отдельно
Оборудование, НЕ произведенное Daikin, которое
