Для замены сопла в горелке
необходимо:
- снять решетку
- снять с горелки шляпку со
смесителем
- торцевым гаечным ключом (S=7мм)
выкрутить и заменить сопло
- сборку произвести в обратной
последовательности

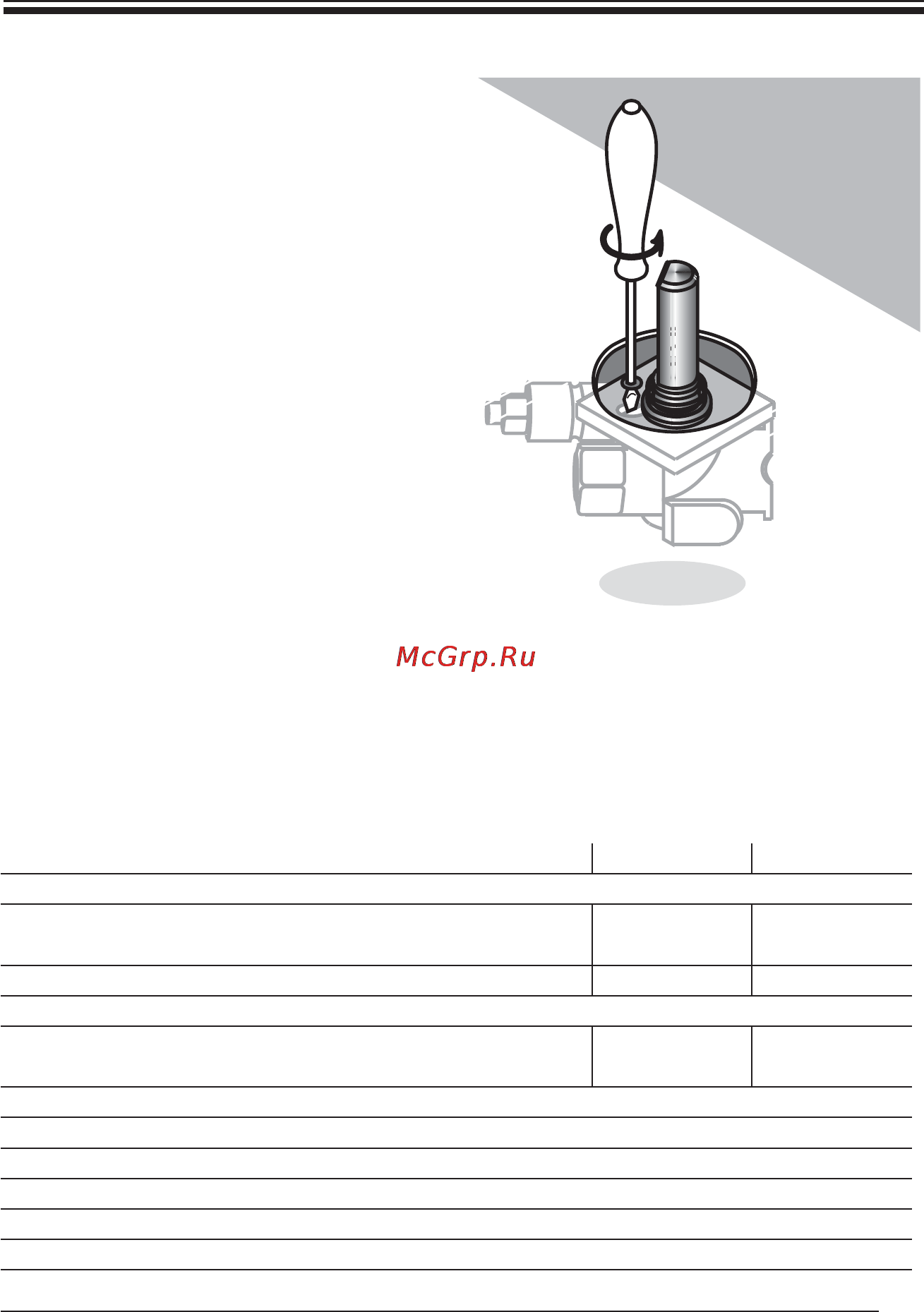

После замены сопел горелок следует
отрегулировать ВМР кранов. Для этого
необходимо перевести ручку крана в
положение «малое пламя», снять ручку со
штока и резиновое уплотнение, и отверткой,
вращая ВМР, добиться минимального, но
устойчивого пламени.
Правильность настройки проверяется
быстрым поворотом ручки из положения
«максимальное пламя» в положение «малое
пламя». Пламя при этом не должно гаснуть.
Срок службы стола - 10 лет, по истечении которого необходимо обратиться в
организацию, осуществляющую надзор за бытовыми газовыми приборами, для
определения возможности
и срока дальнейшей эксплуатации стола или необходимости
его замены.
Рис.1
СН2120.00.0.000 РЭ
7
4 КОМПЛЕКТНОСТЬ
* * Для столов модели СН 2120 с профильными сварными решетками.
* Только для стола, изготовленного под природный газ.
Модель СН1211 СН2120 СН1115
Стол, шт.1
Комплект горелок стола
(смеситель и шляпка), шт. 433
Сменные сопла, шт.* 433
Уплотнение стола 1
Накладка решетки для
малой посуды** - 1 1
Кронштейн, шт.2
Фильтр, шт.1
Шуруп, шт.8
Шайба, шт.4
Руководство по эксплуатации 1
Гарантийная карта 1
Упаковка 1
