BYCQ140E2P + BYCQ140E2PB
Дизайнерская декоративная панель
4P561932-1B 2019.02
Руководство по монтажу
1
Оригиналом руководства является текст на английском языке.
Текст на других языках является переводом с оригинала.
Перед монтажом
■ Пока агрегат не будет доставлен на место установки, он
должен оставаться в упаковке.
■ Для позиций, не описанных в настоящем руководстве, см.
руководство по установке внутреннего агрегата.

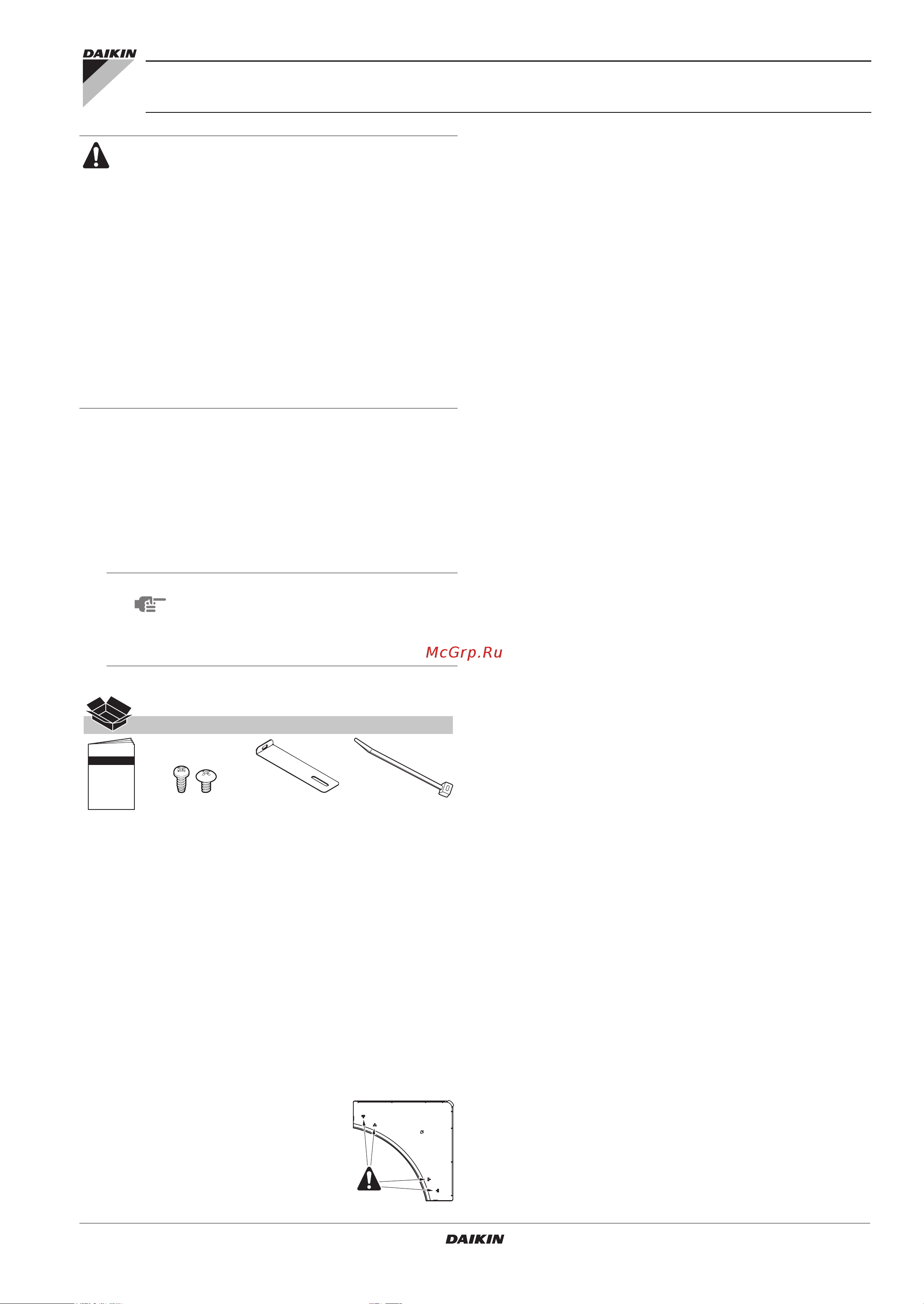

Принадлежности
Подготовка к монтажу
Для данного агрегата можно выбрать различные направления
потоков воздуха. Для выбора 2 или 3 направлений потоков воздуха
необходимо приобрести дополнительный комплект блокирующих
подкладок для уплотнения выпускных отверстий воздуха.
Обращение с декоративной панелью
Чтобы предотвратить повреждение декоративной панели,
соблюдайте следующие требования:
- никогда не кладите панель лицевой стороной вниз;
- не прислоняйте панель к стене;
- не кладите ее на предметы, имеющие выступы;
- во избежание повреждения качающейся заслонки не
касайтесь ее и не надавливайте на нее;
- следите за тем, чтобы не повредить
4 ручки позади угловой декоративной
крышки.
Подготовка декоративной панели к установке
1 Снимите воздухозаборную решетку с декоративной панели.
■ Нажмите на ручки воздухозаборной решетки по
направлению к центру, чтобы освободить их (5).
■ Нажмите на ползунки (6) по направлению к центру
и откройте воздухозаборную решетку (2). (См. рис. 1.)
■ См. рис. 2. Удалите крюки (2), чтобы отсоединить
воздухозаборную решетку от декоративной панели.
■
Удалите все транспортировочные ленты и 2 кронштейна для
временного монтажа, прикрепленные к воздухозаборной
решетке.
■ При необходимости прикрепите кронштейны для
временного монтажа (1). (См. рис. 2.)
2 Снимите угловую декоративную крышку с каждого угла,
потянув ее в направлении, обозначенном стрелкой.
(См. рис. 3.)
Установка декоративной панели
на внутренний агрегат
Более подробную информацию по установке внутреннего
агрегата смотрите в инструкции по монтажу.
1 Установите декоративную панель (см. рис. 5)
BYCQ140E2P
BYCQ140E2PB
Дизайнерская декоративная панель
Руководство по монтажу
■ Перед монтажом внимательно прочитайте
настоящее руководство. Не выбрасывайте его.
Сохраните его для использования в будущем в
качестве справочника.
Неправильный монтаж или неправильное
подключение оборудования или принадлежностей
могут привести к поражению электротоком,
короткому замыканию, протечкам, возгоранию или
повреждению оборудования. Используйте только
принадлежности, изготовленные компанией Daikin
и предназначенные для данного оборудования.
Доверять монтаж оборудования следует только
квалифицированным специалистам.
Если у вас возникнут сомнения насчет монтажа
или эксплуатации системы, обратитесь за советом
и дополнительной информацией к дилеру,
представляющему компанию в вашем регионе.
ПРИМЕЧАНИЕ
Для монтажника
Не забудьте проинструктировать заказчика
относительно эксплуатации системы
с использованием руководства по
эксплуатации внутреннего агрегата.
1× 1×4× 4× 4×
1 Декоративная панель
2 Решетка воздухозаборника
3 Угловая декоративная крышка
4 Поворотные заслонки
5 Ручки
6 Ползунки
a Монтажный кронштейн
b Крюк
c Участок трубопроводов
d Метка "Сторона трубопровода"
e Участок дренажа
f Метка "Дренажная сторона"
g Временная защелка
h Кабель питания двигателя качающейся заслонки
1 Удерживая декоративную панель относительно внутреннего
агрегата, совместите метки стороны трубопровода и дренажной
стороны на декоративной панели с соответствующими
сторонами внутреннего агрегата.
2 Зацепите временные защелки за крюки на корпусе внутреннего
агрегата, чтобы временно установить декоративную панель на
внутреннем агрегате. (2 позиции)
3 Зацепите 4 монтажных кронштейна на угловых участках
декоративной панели за крюки на корпусе внутреннего агрегата.
Убедитесь, что кабель питания двигателя качающейся заслонки
не зажат между внутренним агрегатом и декоративной панелью.
4 Завинтите 4 винта с шестигранной головкой в угловых участках
приблизительно на 5 мм. Панель приподнимется.
5 Поверните панель в направлении, обозначенном на рисунке
стрелками, чтобы полностью закрыть отверстие в потолке.
6 Затяните винты с шестигранной головкой так, чтобы толщина
уплотнительного материала между декоративной панелью и
внутренним агрегатом составляла не более 12 мм; см. рис. 6
(поперечное сечение отверстия в потолке).
1 Внутренний агрегат
2 Потолок
3 Уплотнительный материал
4PRU561932-1B.book Page 1 Thursday, February 14, 2019 1:49 PM
