E(D/B)(H/L)Q011~016BB
Агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW67904-1 – 01.2011
Инструкция по монтажу
42
Температура равновесия (только для EKHTS)
Местные настройки температуры равновесия относятся к работе
резервного нагревателя во время обогрева помещения.
Когда функция температуры равновесия включена, резервный
нагреватель работает только при низкой наружной
температуре, т.е. когда наружная температура равна
определенной температуре равновесия или ниже ее. Эта
функция сокращает время работы резервного нагревателя.
■ [5-00] Состояние температуры равновесия: функция
температуры равновесия включена (1) (данная местная
настройка фиксируется и не может быть изменена).
■ [5-01] Температура равновесия: наружная температура,
ниже которой разрешена работа резервного нагревателя.
Температура приоритета обогрева помещения (только для
EKHTS)
Относится только к установкам с резервуаром для горячей
воды бытового потребления
(1)
. Вода для бытового потребления
нагревается тепловым насосом и резервным нагревателем.
Местные настройки температуры приоритета обогрева
помещения регулируют работу 3-ходового клапана
и резервного нагревателя во время работы на нагрев воды
для бытового потребления.
Когда функция приоритета обогрева помещения включена,
полная мощность теплового насоса используется для обогрева
помещения тогда, когда наружная температура становится
равной указанной температуре приоритетного обогрева
помещения, т.е. низкой наружной температуре, или опускается
ниже ее. Это делается путем включения резервного
нагревателя для дополнительного нагрева воды для бытового
потребления. Это означает, что время нагрева воды для
бытового потребления будет сведено к минимуму, а для
обогрева помещения будет максимально использоваться
производительность теплового насоса.
■ [5-02] Температура приоритета обогрева помещения:
наружная температура, ниже которой время нагрева
воды для бытового потребления сокращается до
минимума, поскольку при низких температурах
резервуара горячей воды бытового потребления
дополнительно подключается резервный нагреватель
(данная местная настройка фиксируется и не может
быть изменена).
■ [5-03] Температура приоритета обогрева помещения:
наружная температура, ниже которой при нагреве воды
для бытового потребления подключается резервный
нагреватель. Это означает, что время нагрева воды для
бытового потребления будет сведено к минимуму, а для
обогрева помещения будет максимально использоваться
производительность теплового насоса.
[6] DT для режима нагрева воды бытового потребления
тепловым насосом/нагрева воды бытового потребления по
расписанию хранения и повторного нагрева
DT в режиме работы теплового насоса на нагрев воды
бытового потребления
Относится только к установкам с резервуаром для горячей
воды бытового потребления.
Местные настройки температурной дельты 'DT (разницы
температур) в режиме работы теплового насоса на нагрев воды
бытового потребления определяют температуру, при которой
тепловой насос переходит в режим нагрева воды бытового
потребления (температура включения теплового насоса)
и выходит из этого режима (температура выключения насоса).
Когда температура воды бытового потребления опускается
ниже температуры включения теплового насоса (T
HP ON
),
тепловой насос переходит в режим нагрева воды бытового
потребления. Как только температура воды бытового
потребления поднимается до температуры ВЫКЛЮЧЕНИЯ
теплового насоса (T
HP OFF
) или температуры, заданной
пользователем (T
U
), нагрев воды бытового потребления
тепловым насосом прекращается (переключением 3-ходового
клапана).

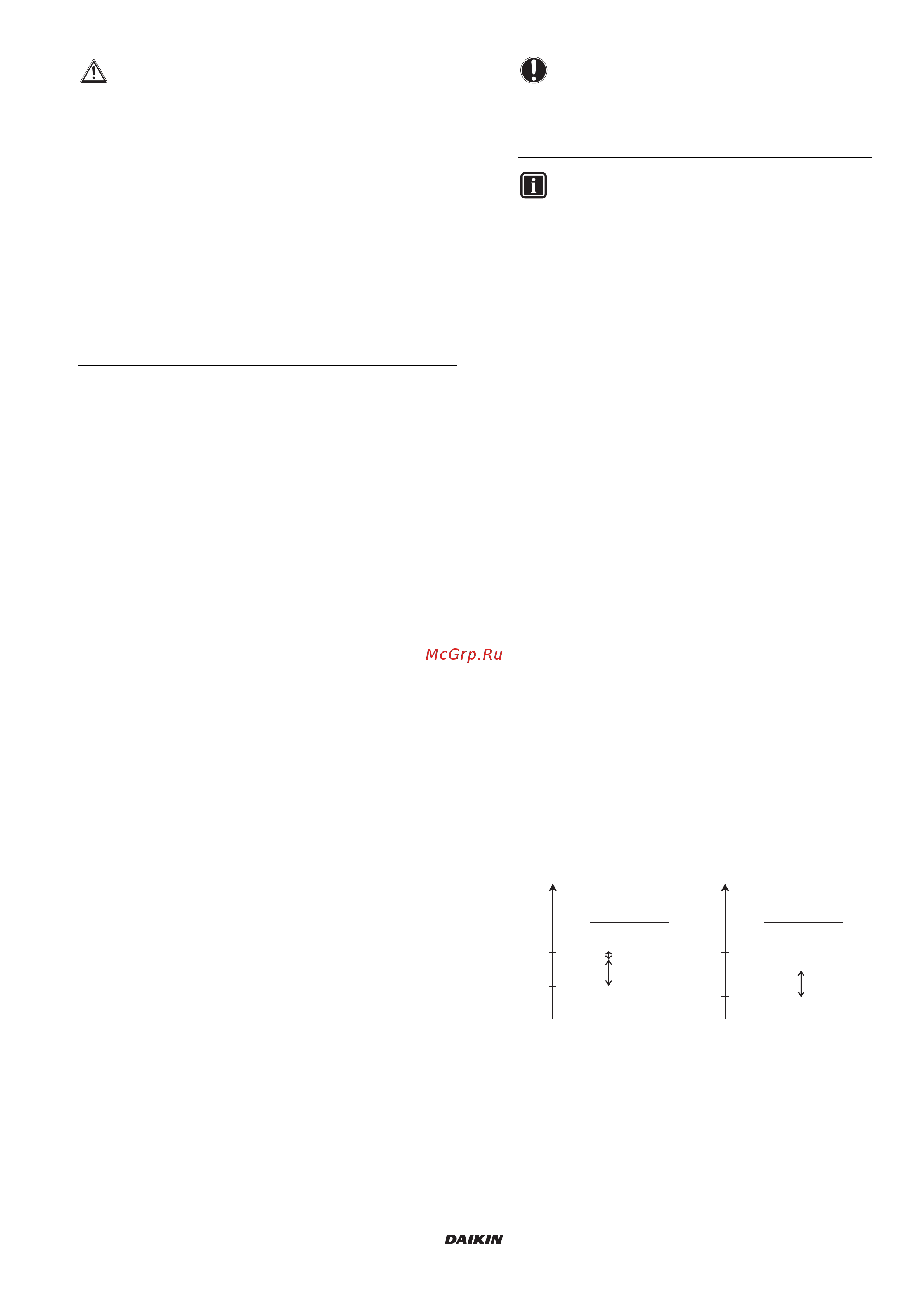

Температура выключения теплового насоса, температура
включения теплового насоса и их связь с местными
настройками [6-00] и [6-01] объясняются на приведенной ниже
иллюстрации.
■ [6-00] Пуск: разница температур, определяющая
температуру ВКЛЮЧЕНИЯ теплового насоса (T
HP ON
).
См. иллюстрацию.
■ [6-01] Остановка: разница температур, определяющая
температуру ВЫКЛЮЧЕНИЯ теплового насоса (T
HP OFF
).
См. иллюстрацию.
T
U
Температура, заданная пользователем (через
интерфейс пользователя)
T
HP MAX
Максимальная температура теплового насоса на
датчике резервуара горячей воды бытового
потребления (50°C)(в зависимости от T
A
)
(2)
T
HP OFF
Температура ВЫКЛЮЧЕНИЯ теплового насоса
T
HP ON
Температура ВКЛЮЧЕНИЯ теплового насоса
ПРЕДУПРЕЖДЕНИЕ
Имейте в виду, что температура воды бытового
потребления автоматически повышается согласно
заданному значению местной настройки [5-04] (если
наружная температура падает ниже заданной местной
настройкой [5-03]) вне зависимости от заданной
пользователем температуры горячей воды (T
U
). См.
пояснения к местным настройкам [5-03], [7-00]
и руководство по эксплуатации, где изложен порядок
выбора значения данного параметра пользователем.
Если столь высокая температура горячей воды
потенциально травмоопасна, то на выходе из
резервуара для горячей воды бытового потребления
монтируется смесительный клапан (приобретается по
месту установки оборудования). Смесительный клапан
ограничивает температуру горячей воды в кране
заданным максимальным значением. Максимально
допустимое значение температуры горячей воды
подбирается согласно действующим нормативам.
(1) Применяется только для резервуара с встроенным электрическим
вспомогательным нагревателем (EKHW*).
ПРИМЕЧАНИЕ
[5-01] Температура равновесия и [5-03]
температура приоритета обогрева помещения –
местные настройки, относящиеся к резервному
нагревателю. Поэтому [5-01] и [5-03] необходимо
установить на одно значение.
ИНФОРМАЦИЯ
Если резервный нагреватель работает
в ограниченном режиме ([4-00]=0), и при этом
наружная температура T
A
ниже допустимой
заданным значением местной настройки [5-03], то
нагрев воды бытового потребления резервным
нагревателем отключается.
(2) В зависимости от выбора агрегата и резервуара. Подробности см. рабочий
диапазон горячей воды для бытового потребления.
T
U
> T
HP MAX
T(°C)
60
T
U
50
T
HP MAX
48
T
HP OFF
41 T
HP ON
[6-01]
[6-00]
T
U
< T
HP MAX
T(°C)
45 T
U
= T
HP OFF
50 T
HP MAX
38 T
HP ON
[6-00]
T
U
= 45°C
[6-01] = 2°C
[6-00] = 7°C
T
U
= 70°C
[6-01] = 2°C
[6-00] = 7°C
