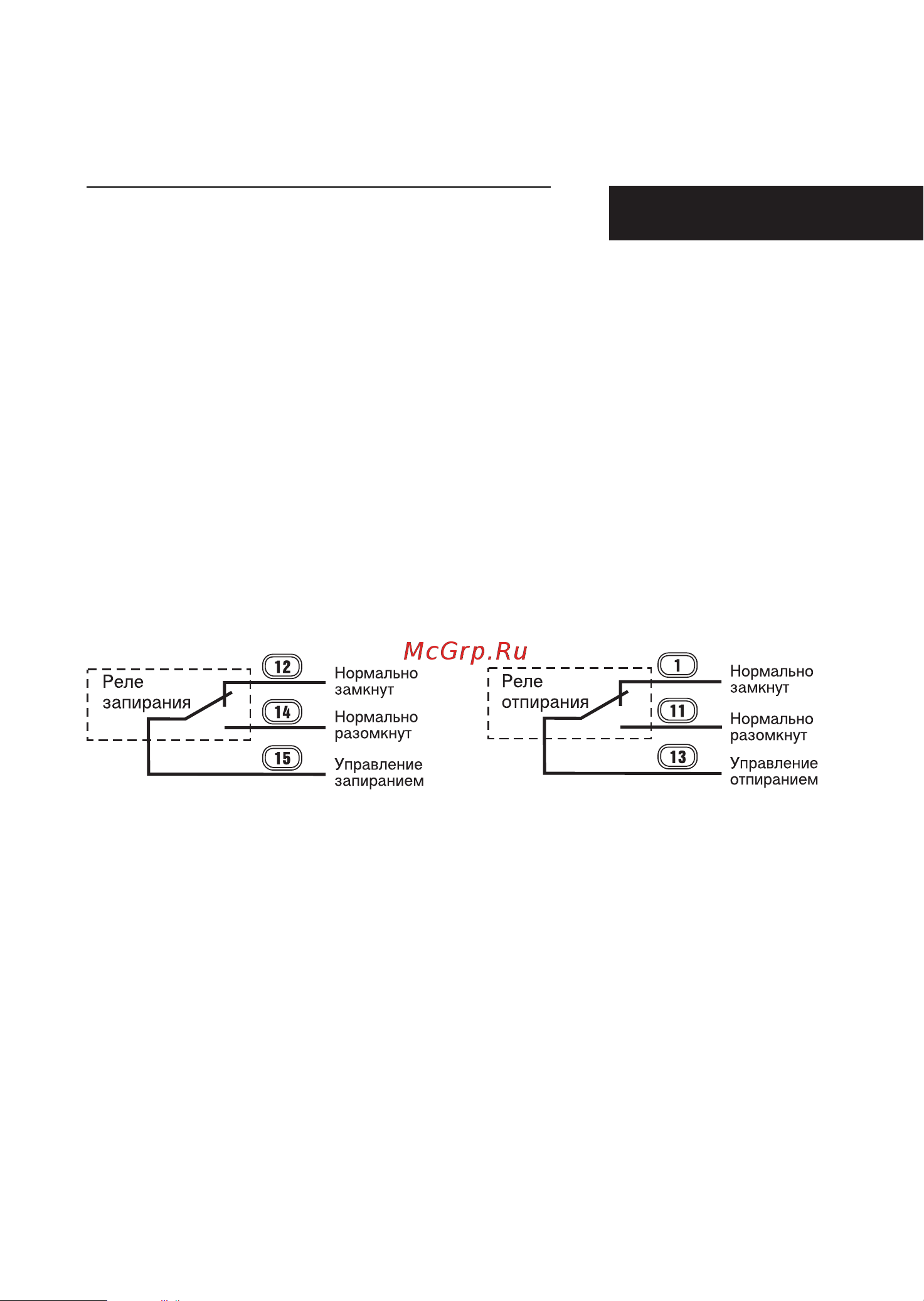

GUARD РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ АВТОМОБИЛЬНОЙ ОХРАННОЙ СИГНАЛИЗАЦИИ модель RF 311 приемника сигналов брелока представляет собой отрезок провода длиной око ло 17 см выходящий из блока управления Расправьте антенну на полную длину и располо жите ее так чтобы она не была экранирована Антенна Установите мый обзор индикатор системы на приборной панели в месте обеспечивающем необходи Установите кнопку VALET на приборной панели в месте обеспечивающем удобство пользо вания Установку датчика объема или внешнего по установке на соответствующее устройство датчика Произведите подключение блока управления вынув предохранители из держателей в удара произведите соответствии со согласно схемой инструкции предварительно ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ Система ИР 311 позволяет управлять дверными замками различных типов и с разной дли тельностью управляющего сигнала Ниже приведена схема выходных цепей управления дверными замками Нормально замкнут Нормально замкнут Нормально разомкнут Нормально разомкнут Управление запиранием Управление отпиранием ПОДКЛЮЧЕНИЕ ДАТЧИКА ОБЪЕМА ИЛИ УДАРА Двухуровневый датчик объема или датчик удара подключается к разьему ХЗ блока управле ния Функциональное назначение контактов разьема ХЗ блока управления нумерация слева направо 1 питание датчика 12 В 2 общий О В корпус 3 сигнальный вход тревожного уровня 4 сигнальный вход предупредительного уровня Сигнальные входы рассчитаны на низкий активный уровень например открытый коллектор п р п ТАЙМЕРНЫЕ КАНАЛЫ Таймерные каналы 1 и 2 могут использоваться для управления различными устройства ми Выбор варианта использования таймерных каналов определяется наличием на автомоби ле соответствующего оборудования Во время активности таймерного канала на его выходе присутствует нулевой уровень напря жения В пассивном состоянии таймерного канала его выход отключен
