РЕЛЕ БЛОКИРОВКИ HOOK BASTA И WAIT BASTA

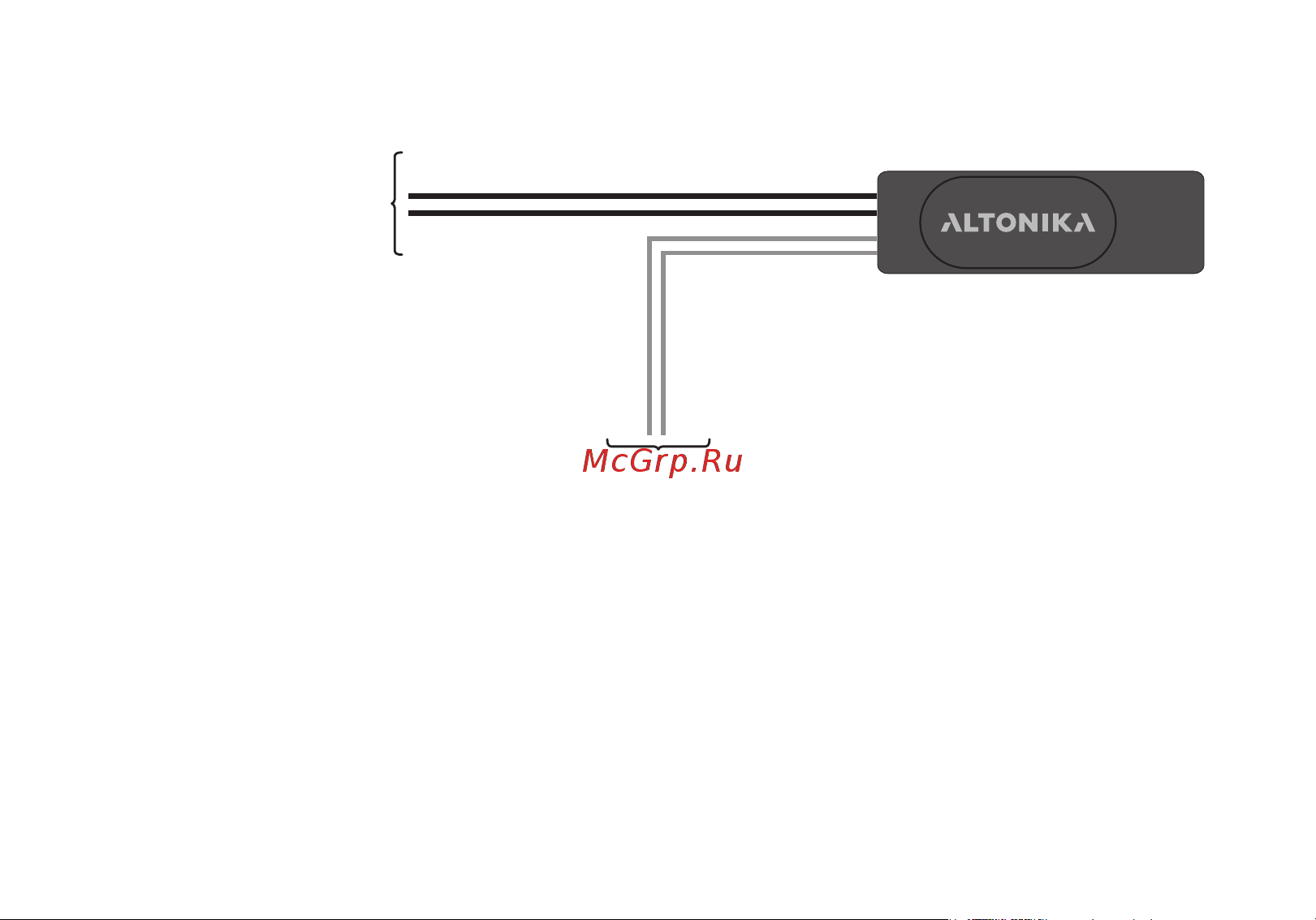

Рис. 3. Установка реле HOOK BASTA S, HOOK BASTA SZ и WAIT BASTA S

При подаче питания на реле (красные провода – HOOK BASTA S, зеленые провода – HOOK BASTA SZ или

желтые провода – WAIT BASTA S) соблюдение полярности не требуется. Прием кодированных сигналов

управления от блока индикации осуществляется по радиоканалу, работающему в частотном диапазоне 2,4 ГГц.

Черные

Подключать в разрыв

блокируемой цепи

Красные HOOK BASTA S, зеленые HOOK BASTA SZ, желтые WAIT BASTA S

(+12 В цепи зажигания, питание реле).

Один провод подключать к цепи зажигания, другой – к «массе» (корпусу).

Соблюдение полярности не обязательно.
