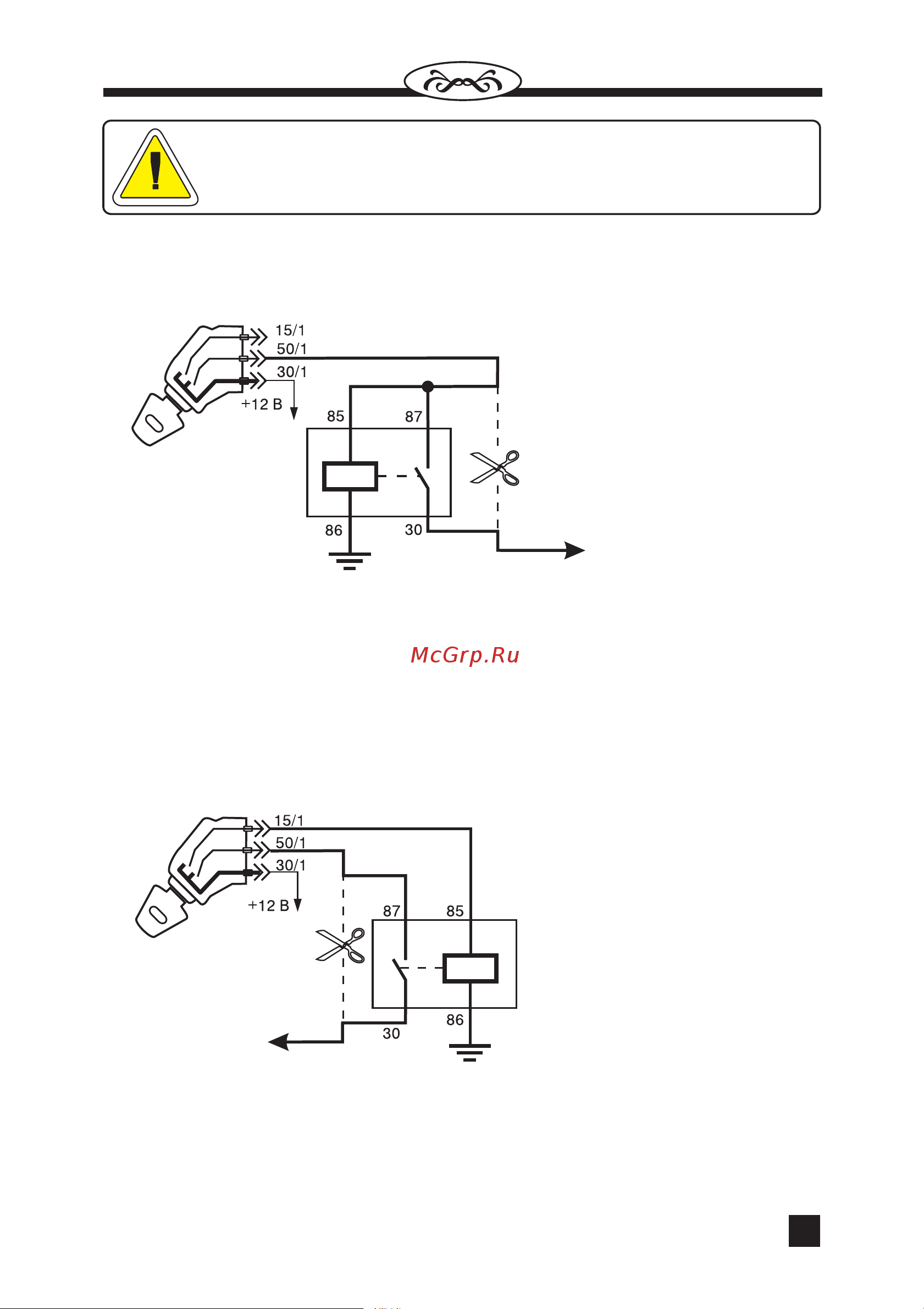

А Дистанционно управляемые реле HOOK UP за исключением типа D и реле WAIT UP рассчитаны на блокировку цепей с током не более 20 А Для блокировки цепей с большим током необходимо использовать дополнительное реле Ниже приведены реле WAIT UP схемы подключения дистанционно управляемых реле HOOK UP и Блокировка стартера Блокировка стартера на приведенной схеме нарушает требование постоянного присутствия 12 В на выводе приема сигналов управления реле HOOK UP но такое подключение предотвращает включение стартера при работающем двигателе Включение стартера должно производиться через 2 3 с после появления сигнала индикатора об опознавании метки При неудачном пуске выключите зажигание и повто рите процедуру пуска сначала Об особенностях включения предупредить владельца автомобиля стартера для данной схемы подключения необходимо Если функция Поддержка зажигания нс используется то возможно подключение по схеме Для данной схемы подключения включение стартера должно опознавания метки но нс так критично во времени как для предыдущей схемы производиться после
