Инструкция по монтажу
5
E(D/B)(H/L)Q011~016BB
Агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW67904-1 – 01.2011

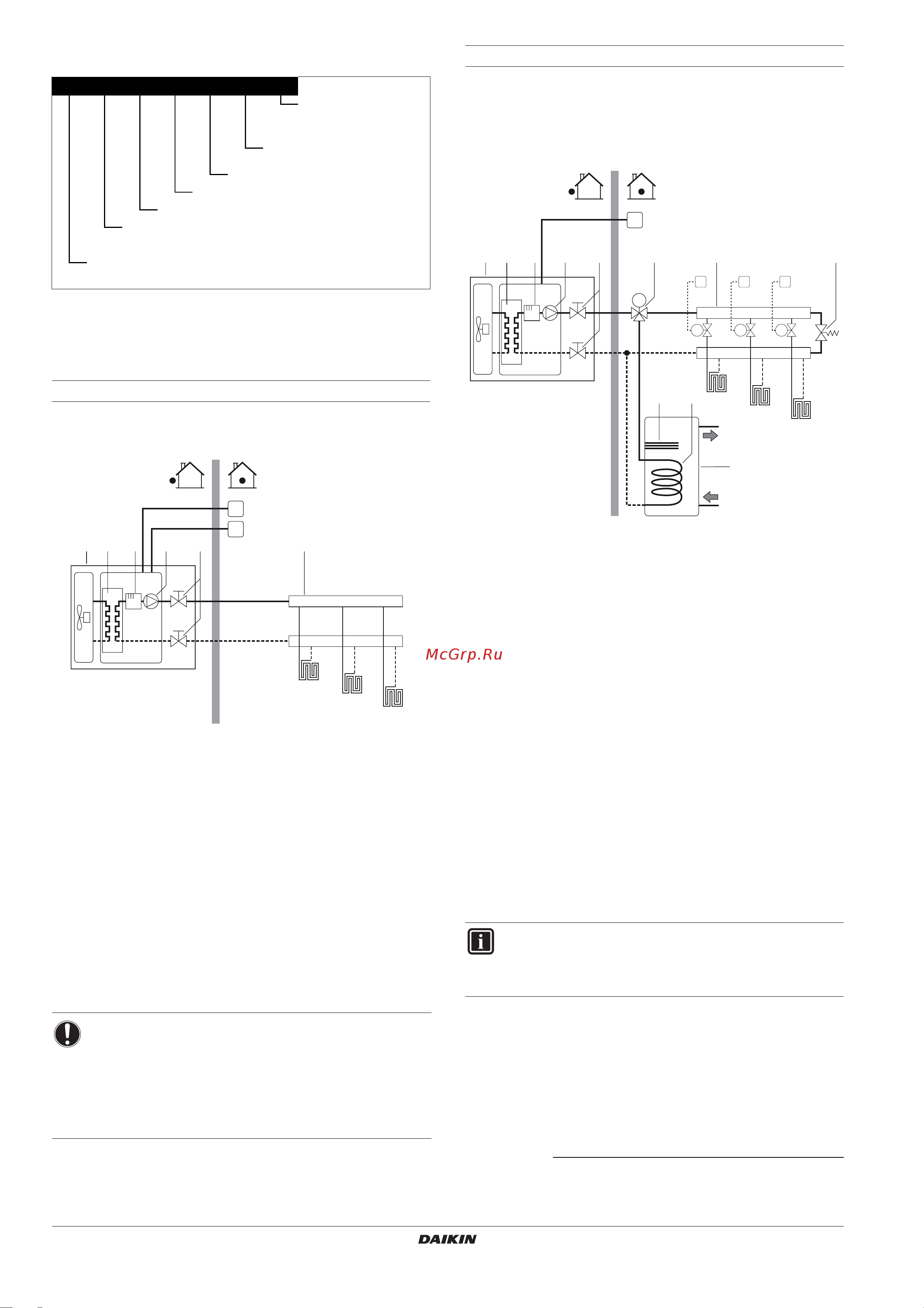

3.3. Идентификация модели
3.4. Примеры типового применения
Примеры применения приведены ниже исключительно
в иллюстративных целях.
Применение 1
Применение только для обогрева помещений с подключением
комнатного термостата к агрегату.
1 Агрегат
2 Теплообменник
3 Резервный нагреватель
4 Насос
5 Запорный клапан
6 Коллектор (приобретается по месту установки)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
T Комнатный термостат (дополнительное оборудование)
UI Интерфейс пользователя
Работа агрегата и обогрев помещений
Когда к агрегату подключен комнатный термостат (T), а от
комнатного термостата поступает запрос на обогрев, агрегат
начинает работать на обеспечение температуры воды на
выходе, заданной через пользовательский интерфейс.
Когда температура в помещении поднимается выше значения,
заданного для термостата, агрегат выключается.
Применение 2
Применение только для обогрева помещений без подключения
комнатного термостата к агрегату. Температура в каждом
помещении контролируется клапаном в каждом контуре
циркуляции воды. Вода бытового потребления поступает из
соответствующего резервуара, подсоединенного к агрегату.
1 Агрегат
2 Теплообменник
3 Резервный нагреватель
(1)
4 Насос
5 Запорный клапан
6 Коллектор (приобретается по месту установки)
7 3-ходовой клапан с электроприводом (входит
в комплектацию резервуара для горячей воды
бытового потребления)
8 Обходной клапан (приобретается по месту установки)
9 Вспомогательный нагреватель
(2)
10 Змеевик теплообменника
11 Резервуар для горячей воды бытового потребления
(дополнительное оборудование)
FHL1...3 Контур подогрева полов (приобретается по месту
установки)
T1...3 Термостаты отдельных помещений (приобретаются
по месту установки)
M1...3 Отдельный клапан с электроприводом для контура
управления FHL1...3 (приобретается по месту
установки)
UI Интерфейс пользователя
Работа насоса
Если к внутреннему агрегату (1) не подключен термостат, насос
(4) можно сконфигурировать, чтобы он работал либо пока
включен агрегат, либо до достижения нужной температуры
воды.
ED H Q 011 BB 6 V3
Электропитание:
V3 = 1N~, 230 В, 50 Гц
W1 = 3N~, 400 В, 50 Гц
Производительность
резервного нагревателя (кВт)
Изменения в моделях
Показатель теплопроизводительности (кВт)
Хладагент R410A
H = низкая температура воды – окружающая зона 3
L = низкая температура воды – окружающая зона 2
ED = агрегат, работающий только на нагрев
EB = блок теплового насоса
ПРИМЕЧАНИЕ
Проследите за тем, чтобы проводка термостата была
правильно подсоединена к клеммам (см.
"Подсоединение кабеля термостата" на странице 29),
и чтобы DIP-переключатели были сконфигурированы
правильно (см. "10.2. Конфигурация комнатного
термостата" на странице 33).
FHL1
FHL2
FHL3
T
UI
6
542 31
(1) Для резервуара без электрического вспомогательного нагревателя
(EKHTS) резервный нагреватель будет использоваться в режиме
нагрева воды для бытового потребления.
(2) Применяется только для резервуара с встроенным электрическим
вспомогательным нагревателем (EKHW*).
ИНФОРМАЦИЯ
Подробную информацию о конфигурировании насоса
см. в разделе "10.3. Конфигурация работы насоса"
на странице 34.
FHL1
FHL2
FHL3
6
54 82 31
M
M1
T1
M2
T2
M3
T3
11
7
109
UI
