Инструкция по монтажу
29
E(D/B)(H/L)Q011~016BB
Агрегат для воздушно-водяной системы, работающей
в режиме теплового насоса
4PW67904-1 – 01.2011

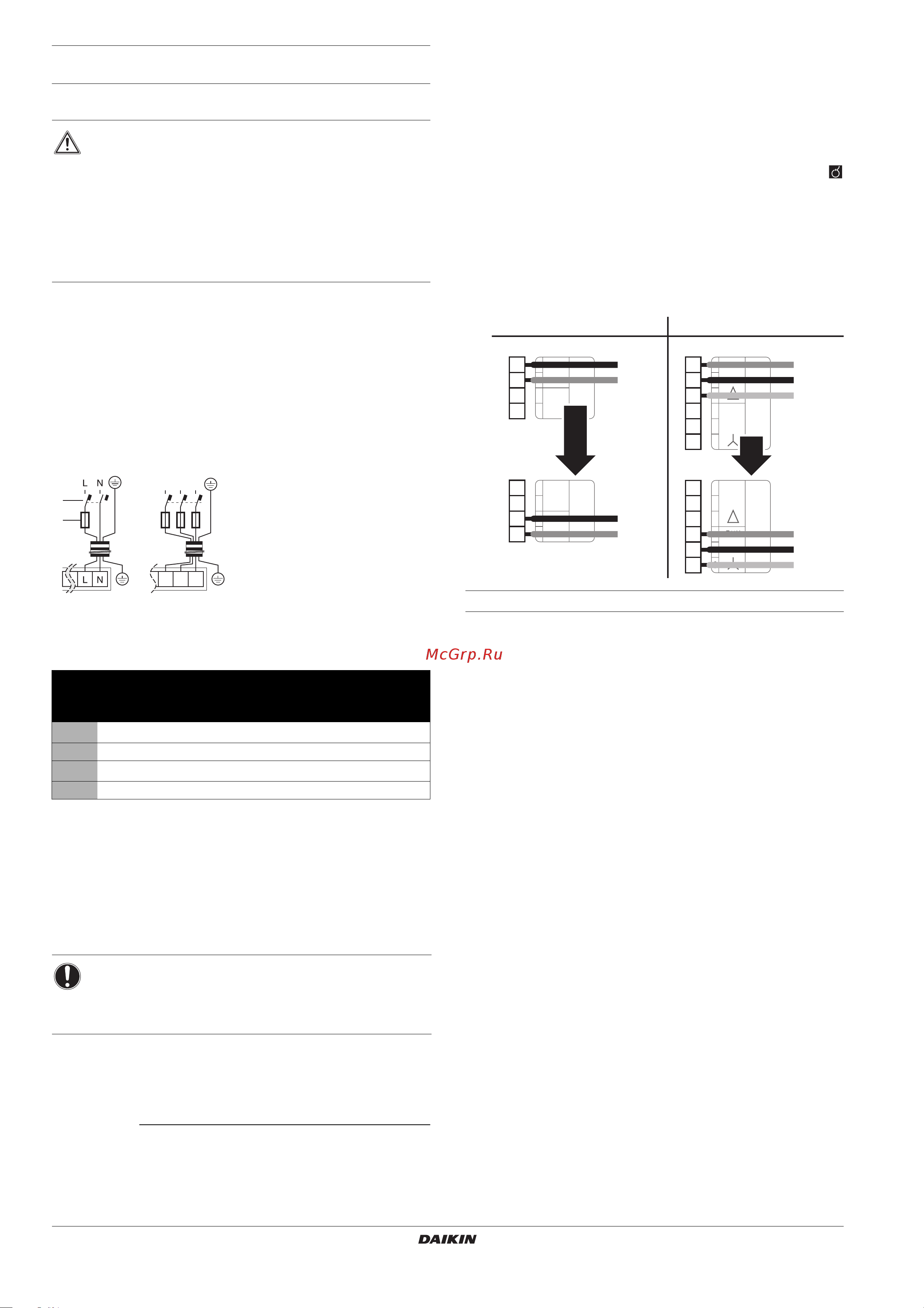

Подсоединение электропитания к резервному
нагревателю
Требования к цепи электропитания и кабелям
Эта цепь электропитания должна быть защищена защитными
устройствами в соответствии с действующими нормативами.
Кабель электропитания выбирается в соответствии
с действующими нормативами. Максимальный рабочий ток
резервного нагревателя смотрите в таблице ниже.
Дверца 2: электрические детали гидравлического отсека: X10M
1 Автоматический выключатель защиты от замыкания
на землю
2 Предохранитель
(1)
1 Используя соответствующий кабель, подсоедините цепь
электропитания к основному автомату защиты, как
показано на электрической схеме (сзади дверцы 2)
и рисунок 2.
2 Подсоедините провод заземления (желтый/зеленый)
к винту заземления на клемме X10M.
3 Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения. (Положения отмечены
в рисунок 2).
Примечание: показана только описываемая проводка.
4 Если нужно установить производительность резервного
нагревателя на значение ниже, чем по умолчанию (6 кВт),
подсоедините провода согласно следующему рисунку.
Теперь производительность резервного нагревателя
составляет 3 кВт для модели V3 и 2 кВт для модели W1.
Подсоединение кабеля термостата
Подсоединение кабеля термостата зависит от применения
системы.
Более подробную информацию о работе насоса в сочетании
с комнатным термостатом и его настройке см. также в разделах
"3.4. Примеры типового применения" на странице 5
и "10.2. Конфигурация комнатного термостата" на странице 33.
Требования термостата
Электропитание: 230 В переменного тока от электросети
или питание от батареи
Контактное напряжение: 230 В.
Порядок действий
1 Кабель термостата подключается к предназначенным для
него клеммам, как показано на электрической схеме,
в порядке, изложенном в инструкции по монтажу
комнатного термостата в комплекте.
2 Зафиксируйте кабель со стяжкой креплением стяжки для
устранения натяжения.
3 Установите DIP-переключатель SS2-3 на плате
в положение ВКЛ. Дополнительные сведения см. в разделе
"10.2. Конфигурация комнатного термостата"
на странице 33.
ОСТОРОЖНО!
Резервный водонагреватель подключается
к отдельной цепи электропитания. Не допускается
подключение к цепи электропитания, которая уже
питает другие потребители.
Агрегат, резервный и вспомогательный
водонагреватели подключаются к одному
отдельному блоку электропитания
(a)
(резервуар
для горячей воды бытового потребления).
(a) Применяется только для резервуара с встроенным электрическим
вспомогательным нагревателем (EKHW*).
(1) Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам, генерируемым
оборудованием, подключенным к низковольтным системам общего
пользования, с входным током
>16 А и 75 А на фазу.
(2) Европейский/международный технический стандарт,
устанавливающий пределы по изменениям напряжения, колебаниям
напряжения и мерцанию в низковольтных системах электропитания
для оборудования с номинальным током 75 А.
Модель
Производительность
резервного
нагревателя
Номинальное
напряжение
резервного
нагревателя
Максимальный
рабочий ток
Z
max
(
)
V3
(a) (b)
(a) Оборудование соответствует требованиям нормативов EN/
IEC 61000-3-12
(1)
(b) Настоящее оборудование соответствует требованиям EN/IEC 61000-3-11
(2)
при условии того, что системное сопротивление Z
sys
меньше либо равно
Z
max
в точке сопряжения подвода питания пользователю с системой
общего пользования. Ответственность за подключение оборудования
только к подводу питания, системное сопротивление Z
sys
которого
меньше либо равно Z
max
, несет специалист по монтажу или пользователь
оборудования. При необходимости следует проконсультироваться
с оператором распределительной сети.
6 кВт 1x 230 В 26 А 0,29
W1 6 кВт 3x 400 В 8,7 А
V3
(c)
(c) См. процедуру установки резервного нагревателя на более низкую
производительность.
3 кВт 1x 230 В 13 А
W1 2 кВт 3x 400 В 5,0 А
ПРИМЕЧАНИЕ
Автоматический выключатель для защиты от утечки
на землю должен быть высоко-скоростного типа
30 мА (<0,1 с).
L1 L3L2
L1 L3
L2
1
2
X10MX10M
V3
1N~ 50 Hz
230 V
W1
3N~ 50 Hz
400 V
V3 W1
1
2
3
4
5
6
1
2
3
4
5
6
E11H
E12H
E13H
E11H
E12H
E13H
X5M
BRN
BLK
GRY
X5M
1
2
3
4
5
6
1
2
3
4
5
6
E11H
E12H
E13H
E11H
E12H
E13H
X5M
BRN
BLK
GRY
X5M
1
2
3
4
1
2
3
4
E12H
ON
E12H
OFF
X5M
BLK
BRN
X5M
1
2
3
4
1
2
3
4
E12H
ON
E12H
OFF
X5M
BRN
BLK
X5M
