Инструкция по монтажу
4
EKHWS150~300B3V3 + EKHWS200+300B3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW44499-7D
Подсоединение контуров циркуляции воды
Подробную информацию о подсоединении контуров циркуляции
воды и трёхходового клапана с электроприводом смотрите
в главе «Примеры типового применения» инструкции по
монтажу, прилагаемой к внутреннему агрегату.

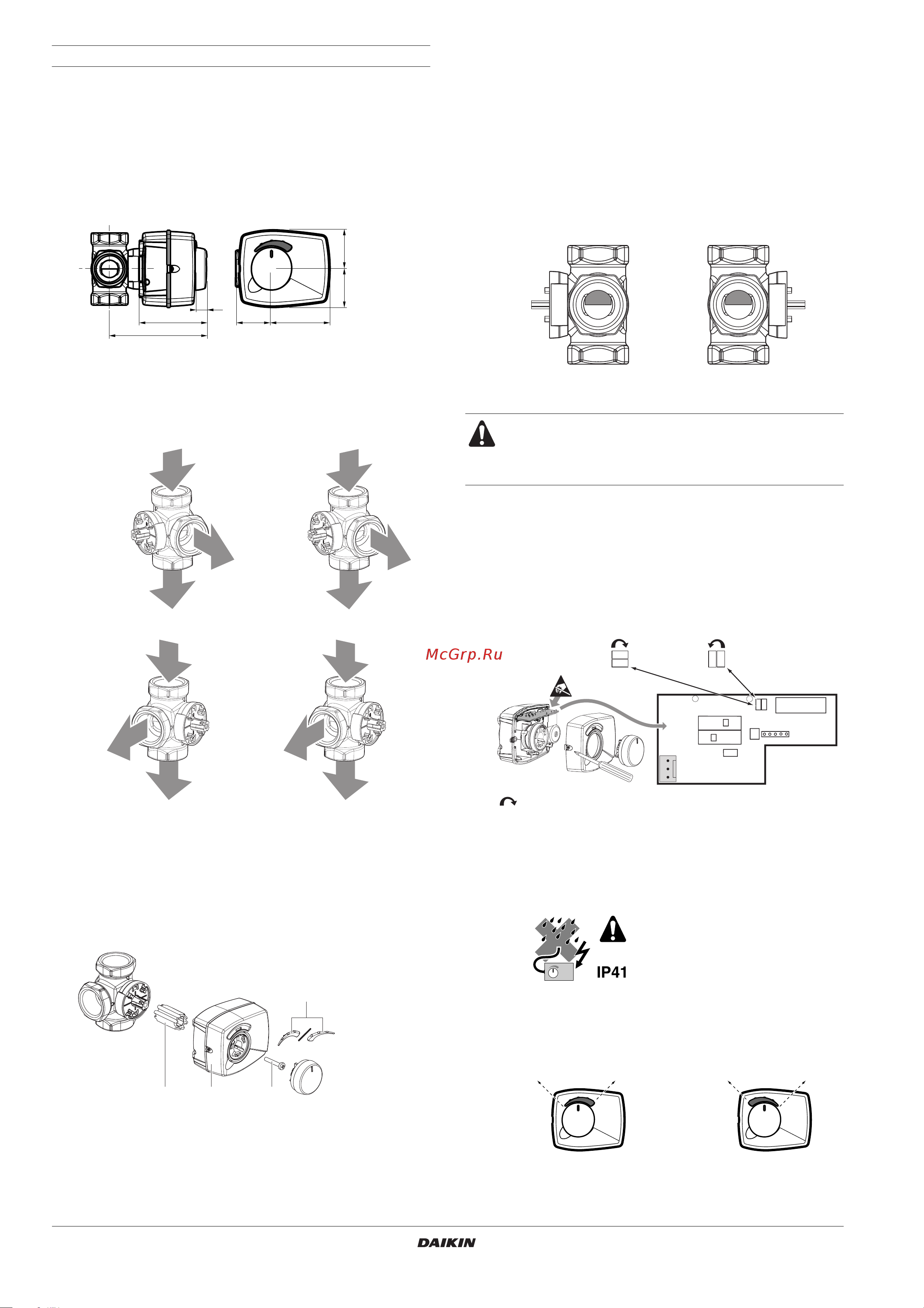

Подсоединение 3-ходового клапана
1
Перед выполнением подсоединения ознакомьтесь
с приведённым ниже рисунком.
2
Положение монтажа
Рекомендуется подсоединять трёхходовой клапан как
можно ближе к внутреннему агрегату. Его можно
смонтировать в одной из приведённых ниже четырех
конфигураций.
3
Распакуйте корпус и электромотор трёхходового клапана.
Проверьте наличие перечисленных ниже принадлежностей
в комплекте с электромотором.
4
Установите трёхходовой клапан в систему трубопроводов
Проследите за расположением вала таким образом,
чтобы можно было монтировать и заменять
электромотор.
Надев втулку на клапан, поверните его в среднее
положение индикаторной панели.
Убедитесь в том, что положение клапана соответствует
показанному на приведённом ниже рисунке. Он должен на
50% блокировать выходное соединение, ведущее к резер-
вуару для горячей воды бытового потребления, и также на
50% блокировать выходное соединение, ведущее
к системе отопления помещения.
5
Если монтаж выполняется, как показано на Рис. A или
Рис. D, откройте крышку электромотора клапана, отпустив
винт, и измените положение перемычки в соответствии
с необходимым направлением вращения клапана.
По умолчанию на заводе перемычка ставится в положение,
соответствующее установке согласно Рис. B и Рис. C.
6
Насадите электромотор на втулку.
При выполнении этой операции старайтесь не повернуть
втулку, чтобы сохранить положение клапана, заданное при
выполнении действий, предусмотренных шагом 4.
7
8
Наденьте шкалу на клапан, как показано ниже.
Рис. A Рис. B
Рис. C Рис. D
1
От внутреннего агрегата
AD
2
К резервуару для горячей воды бытового потребления
3
К обогреву помещения
1
Втулка
2
Крышка электромотора клапана
3
Винт
4
Шкала
13
77
111
38 67
44 44
1
2
3
1
3
2
1
2
3
1
3
2
1
2
3
4
Установка, показанная на
Рис. A и Рис. B
Установка, показанная на
Рис. C и Рис. D
Если клапан не установить в данное положение до
монтажа электромотора, то во время эксплуатации
клапан будет пропускать как воду бытового потребле-
ния, так и поток в систему отопления помещения.
Установка, показанная на
Рис. A и Рис. D
Установка, показанная на
Рис. B и Рис. C
Направление вращения клапана
Резервуар для
горячей воды
бытового
потребления
Комнатное
отопление
Резервуар для
горячей воды
бытового
потребления
Установка, показанная на
рис. B и рис. C
Установка, показанная на
рис. A и рис. D
L
N
Y
DIR
2P
