Инструкция по монтажу
6
EKHWS150~300B3V3 + EKHWS200+300B3Z2
Резервуар для горячей воды для бытового потребления для
воздушно-водяной системы, работающей в режиме теплового насоса
4PW44499-7D

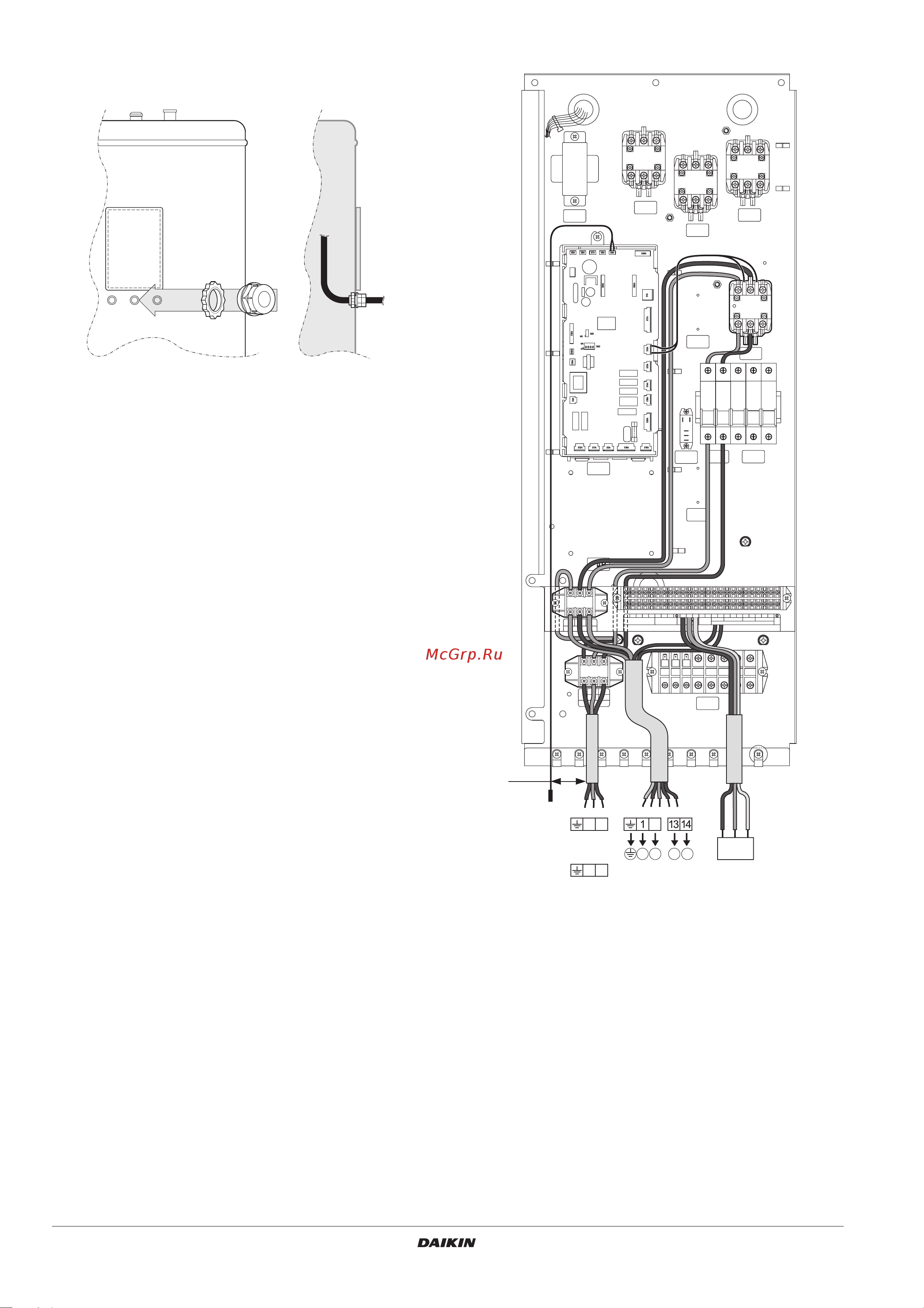

2 Обеспечьте отсутствие натяжения кабеля, правильно
задействовав втулку PG и гайку PG (смонтированы на
резервуаре для горячей воды для бытового потребления).
Соединения, которые необходимо выполнить
в распределительной коробке внутреннего агрегата
3 Смонтируйте контактор с проводкой (K3M), автомат
защиты (F2B) и клеммные колодки (X3M, X4M). Контактор
необходимо закрепить двумя прилагаемыми винтами
контактора, а клеммные колодки — двумя само-
нарезающими винтами на каждую колодку.
4 Вставьте разъём, подключенный к контактору K3M,
в гнездо X13A на плате.
5 Вставьте разъём кабеля термистора в гнездо X9A на плате.
6 Подсоедините провода заземления клеммных колодок X3M
и X4M к винту заземления.
7 Подсоедините электропитание вспомогательного нагрева-
теля и кабель реле защиты от перегрева (приобретается на
внутреннем рынке) к клеммам заземления, 1 и 2 колодки
X4M и клеммам 13 и 14 колодки X2M.
8 Подсоедините кабель электропитания вспомогательного
нагревателя к клеммной колодке X3M.
9 Прикрепите кабели с помощью стяжек к креплениям
стяжек для устранения натяжения.
10 Установите DIP-переключатель SS2-2 на плате
в положение ON.
11 При выводе кабелей проследите за тем, чтобы они не
препятствовали установке крышки внутреннего агрегата.
Примечание: показана только описываемая проводка.
A4P
K6M
F2B
K3M
K7M
21
X4M
4a
OPTIONAL
X2M
2120
Q2L
3-way valve2-way valve
12114
thermostat
213 56789
10 13 19
thermal
fuse
14 15 16 17 18
SOLAR PUMP
NL
L2L1
X3M (230V)
F1B
TR1
TR1
A1P
A1P
X2M
X1M
K5M
K2M
K1M
K1M
K2M
K5M
K4M
123 L1 L2 L3 N
15a
K3M
X9A
X13A
12 4
2
3
X4M X2M
>50 mm
X4M
X3M
230 V AC
3 kW
L N
400 V AC
3 kW
L1 L2
V3
Z2
3 way
valve
L
BRN
BLU
BLK
N Y
