1. Глубина

2. Скорость

3. Температура

4. Косяки рыбы

5. Таймер

6. Пройденное расстояние

7. Средняя скорость

8. Твердое дно

9. Каменистое дно

10. Вторичное эхо

11. Диалоговый блок курсора – показывает глубину прямо под точкой, куда указывает курсор

12. Заряд батарей

13. Окно реального времени

14. Мягкое дно

15. Символ рыбы

16. Термоклин

17. Придонные структуры

18. Вид курсора в режиме «замороженного экрана»

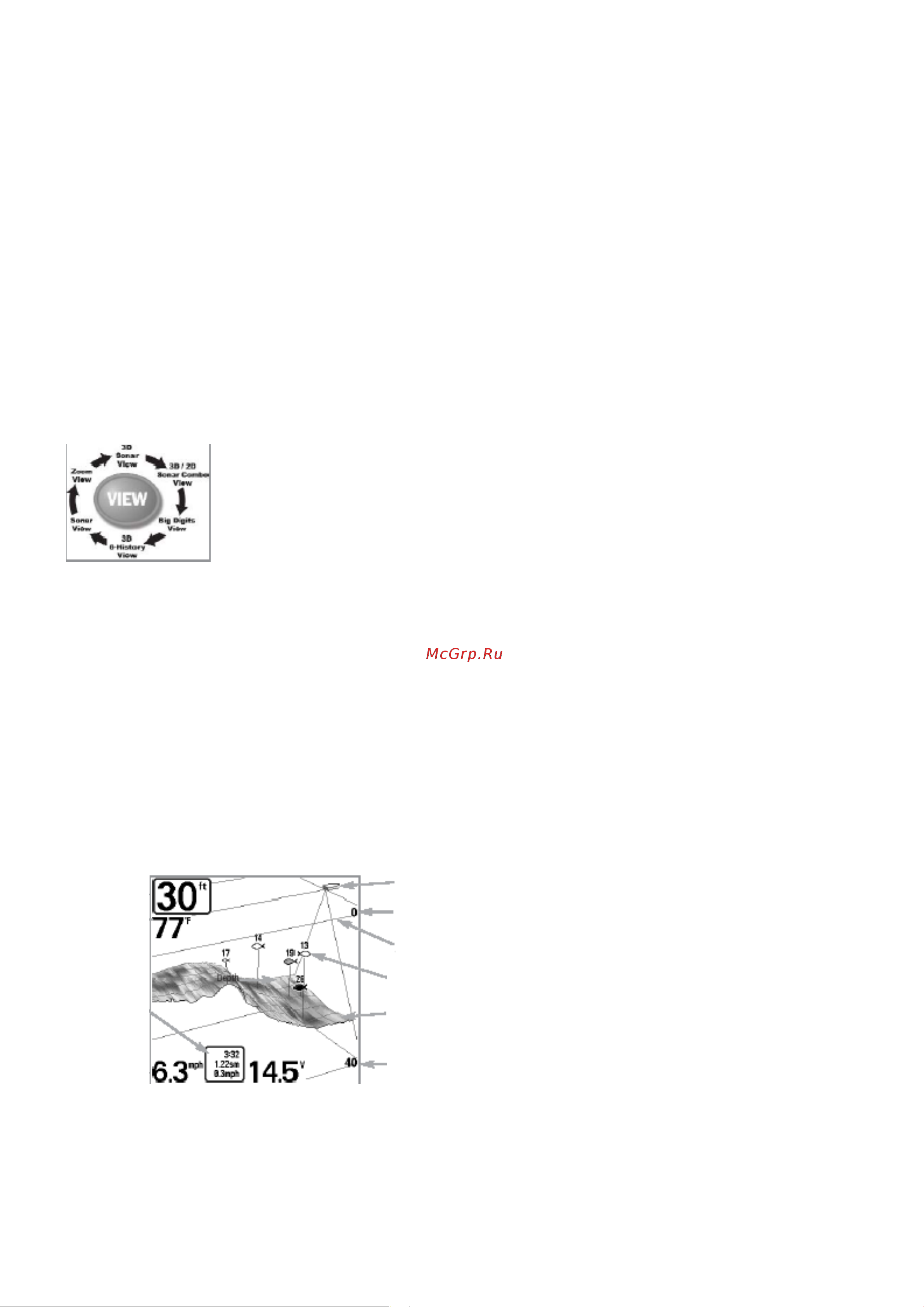

Виды обзора

- трехмерный

- трех- и двухмерный комбинированный

- шестипучковый

- двухмерный

- режим увеличения в 2-хметром обзоре

- режим больших цифр в 2-мерном обзоре

По умолчанию выбран трехмерный вид обзора. Если нажимать кнопку VIEW, можно последовательно увидеть все

возможные режимы просмотра информации. Любой из «Видов» может быть скрыт или включен в цикл перебора – см.

меню «Выбрать виды» в Дополнительном меню пользователя.

Замечание: Когда вы изменяете любую настройку, влияющую на работу сонара, изображение на экране меняется немедленно (то есть вам даже не

нужно выходить из меню, чтобы активизировать внесенные изменения). Например, в меню X-Press можно быстро переключаться между инверсным

видом обзора и видом Structure ID.

Замечание: если цифра, указывающая глубину, мигает, то это означает, что у прибора проблемы с определением дна. Обычно это происходит, если

глубина слишком большая, либо датчик находится не в воде, либо лодка двигается слишком быстро, либо по иной причине, которая мешает

прибору получать точную и постоянную информацию.

Вид обзора 3D

Показывает трехмерную картинку дна. Глубина всегда показана в верхнем левом углу. Температура и скорость показаны, если подключен

соответствующйи сенсор или GPS. Эхо от каждого из 6 пучков объединяются для создания трехмерного изображения схемы дна. Эта графика –

эффективный метод для понимания рельефа за лодкой. Символ лодки указывает расположение вашей лодки относительно отображаемого дна.

Самый новый сигналы появляются в верхней правой стороне экрана и по мере поступления новой информации смещаются ниже и левее. Ширина

охватываемой зоны примерно равно глубине. Уровни глубины автоматически подбираются таким образом, чтобы дно было постоянно показано на

экране. В неокторых ситуациях выбранная точка обзора трехмерной картинки может мешать отображению части информации из-за контура дна.

Вы можете поменять точку перспективы, чтобы увидеть то, что скрыто. Для этого воспользуйтесь курсорной кнопкой со стрелками.

Переустановить точку перспективы в выбранную по умолчанию (то есть ту, которая была установлена на фабрике) можно с помощью опции

Восстановить Вид из меню X-Press. Если возвращенный сигнал удовлетворяет определенным критериям, то он воспринимается как рыба и

отображается одним из 18 видов символов рыбы. Кроме трех размеров, сигнализирующих о силе сигнала, каждый из 6 пучков имеет собственный

набор символов (см. ниже Fish ID+ или Заголовки основного меню Гидролокатор)

Шесть дополнительных цифровых информационных блоков возможны при подключении дополнительного оборудования. Эти блоки можно

настроить так, чтобы видеть только ту информацию, которая вам действительно нужна (см. Выбор отсчетов)

Символ лодки

Верхний диапазон

Сетка

Символ рыбы

Рельеф

Нижний диапазон

Путевой

журнал

Скорость Заряд батарей
