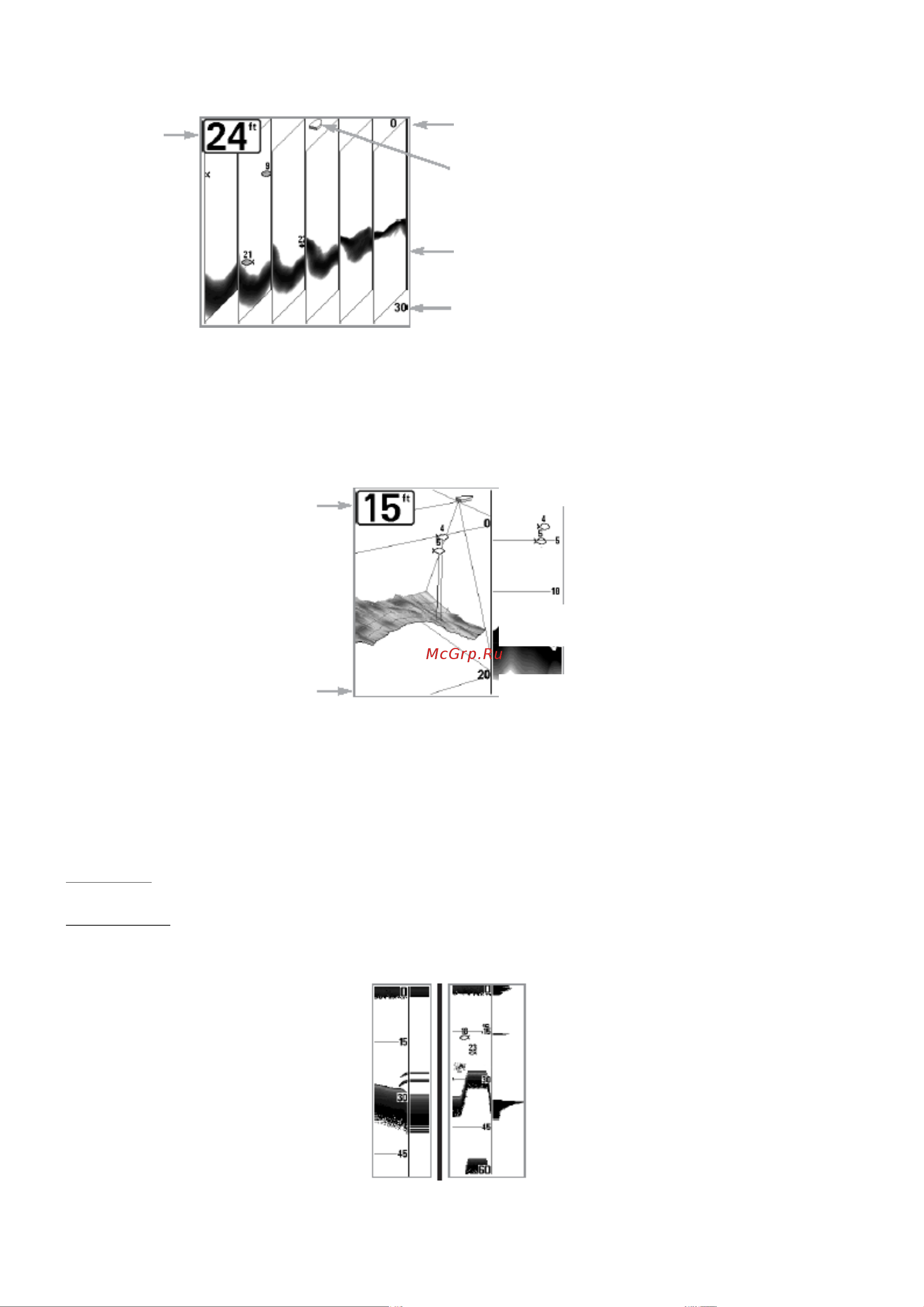

Вид обзора 6 пучков

Этот вид обзора показывает информацию от каждого из 6 455 кгц пучков в традиционном 2-мерном виде. Вы увидите необработанные эхо от

каждого из пучков, которые используются для построения трехмерного изображения. Этот вид обзора может быть использовать для

идентификации придонных структур и объектов в толще воды (ведь трехмерное изображение строится как сетка). Кроме того, обнаруженные

объекты отображаются в привязке к положению лодки. Самое правое окно показывает объекты, которые находятся далеко справа от лодки. То же

для левых объектов. Оставшиеся окна показываются объекты, которые существенно ближе к лодке. Цифровые блоки в данном виде обзора

переустанавливать нельзя.

Вид обзора Комбинированный (3D/2D)

Показывает трехмерную картинку дна рядом с традиционным трехмерным изображением. Глубина указана в левом верхем углу. Этот вид обзора

особенно полезен для одновременного изучения рельефа (от трехмерной картинки) и непосредственной структуры дна, его плотности и придонных

объектов (от двухмерной картинки). Переустанавливать цифровые информационные блоки в этом виде обзора нельзя.

Окно реального времени RTS.

Это окно расположено с правой стороны экрана в стандартном режиме просмотра. Это окно обновляет информацию с максимально возможной

для данной глубины скоростью и показывает только те сигналы, которые возвращаются от дна, придонных структур и рыб, попавших в пучок

датчика.

Узкое окно RTS (Слева на иллюстрации) показывает силу возвращенного сигнала только с помощью оттенков серого цвета. Выбираемые оттенки

соответствуют тем, что используются в стандартном окне (т.е. в режимах Structure ID, WhiteLine, Черное дно). Глубина, с которого возвращается

сигнал, определяется по ее вертикальному местоположению относительно шкалы глубины вдоль правой границы экрана

Широкое окно RTS (справа на иллюстрации) показывает силу возвращенного сигнала с помощью блоков разного размера Длина блока показывает,

насколько силен или слаб возвращенный сигнал.

Глубина, с которого возвращается сигнал, определяется по ее вертикальному местоположению относительно шкалы глубины вдоль правой

границы экрана

Оттенки серого в данном окне не используются

Глубина

Символ лодки

Верхний диапазон

Нижний диапазон

Исторический экран

для каждого пучка

Глубина

Верхний диапазон

Нижний диапазон

Двухмерное


трехмерное
