6

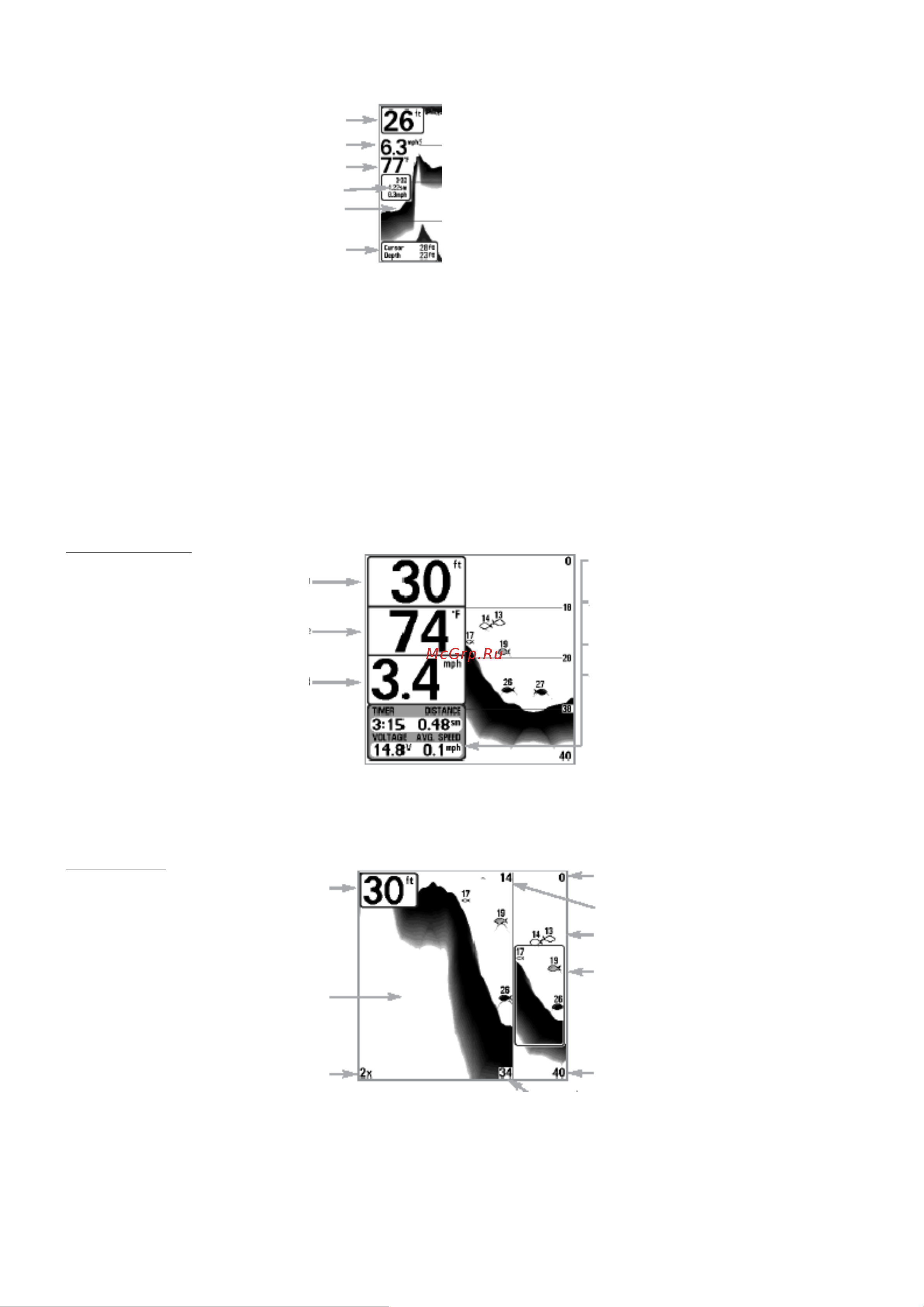

Вид обзора «Двухмерный»
При этом традиционном видом обзора, отображающим «историческую» картинку возвращенных сигналов, глубина указывается постоянно в
левом верхнем углу экрана. Значения температуры и скорости лодки отображаются только при подключения соответствующего
дополнительного оборудования. Новейшая информация появляется справа и по мере поступления еще более новой, старая смещается влево.
Значения верхней и нижней границы уровней глубины указаны вдоль правого края экрана. Выбранный для этого масштаб показывает
расстояние от поверхности воды до той глубины, которая позволяет показывать дно на экране. Этот масштаб автоматически подбирается
таким образом, чтобы картинка дна присутствовала на экране постоянно. При подключении различного дополнительного оборудования
возможны 6 цифровых информационных блоков, форму и появление которых на экране можно выбирать на свое усмотрение (меню Установки,
опция Выбор отсчетов).
В двухмерном режиме ваш прибор работает как типичный рыбопоисковый эхолот. Шесть пучков общим охватом 53 градуса позволяют вам
искать рыбу в более широкой зоне. Дно рисуется на основе информации от двух центральных пучков. Символы, используемые для
отображения рыб, те же, что и для трехмерного изображения. Они указывают местоположение рыб по отношению к лодке. (см. меню
Гидролокатор, опция Fish ID+). Воспользуйтесь двухмерным режимом, чтобы определить структуры и плотность дна.
Рамка заморозки – нажав любую стрелку курсорной кнопки, вы остановите (заморозите) картинку на экране. Передвигая с помощью
курсорной кнопки со стрелками курсор по экрану и устанавливая его у интересующего объекта, вы увидите значение глубины, на которой он
находится. В режиме «заморозки» окно реального времени продолжает работать в обычном режиме. Кроме того, можно увидеть эффект от
изменения установок с помощью Быстрого Редактирования Изображения. Чтобы выйти из режима «заморозки», нажмите кнопку Exit.
Картинка на экране снова начнет двигаться. “Заморозка» возможна только при двухмерном виде обзора.
Режим Крупные цифры
Замечание: Таймер, Дистанция, Заряд батарей, Средняя скорость – опции Путевого журнала. Они вычисляются с момента последнего
сброса Путевого журнала.
Этот режим позволяет показывать цифровую информацию в крупном легкочитаемом формате. Текущая глубина присутствует всегда. Если
подключено необходимое дополнительное оборудование, то автоматически отображается информация о текущей скорости лодки, температуре,
пройденном пути и средней скорости за все время. Как-либо изменить вид представления данных в этом режиме просмотра нельзя
Режим увеличения
Данный режим увеличивает определенную часть изображения на экране. Увеличивая разрешение, этот режим дает возможность зрительно
разделять объекты, которые в уменьшенном виде казались слитыми: например, рыба, располагающаяся очень близко ко дну или прячущаяся в
придонной растительности. Цифровое значение глубины указано в верхнем левом углу экрана.
В режиме увеличения экран разделяется на два части: более узкая часть – для стандартной картинки – справа, и более широкая – для увеличенной
области – слева. Правая часть показывает также очерченный контуром блок. Именно он показан слева в увеличенном масштабе. Этот блок
сдвигается постоянно таким образом, чтобы в него попадало дно.
Глубина
Скорость
Температура
Путевой журнал
Историческое окно
Диалоговый блок
курсора
Верхний диапазон
Окно реально
времени
Курсор
Уровень напряжении
Нижний диапазон
Диалоговый блок
курсора
Глубина
Температура
Скорость
Таймер – показывает
суммарное время
Дистанция – показывает
общую пройденное
расстояние
Заряд батарей
Средняя скорость
Глубина
Увеличенный блок
Кратность
увеличения
Верхний диапазон в
нормальном режиме
Верхний диапазон в
режиме увеличения
Окно в нормальном
двухмерном режиме
Блок, подлежащий
увеличению Именно он
показан слева
Нижний диапазон в
нормальном режиме
Нижний диапазон в режиме увеличения
