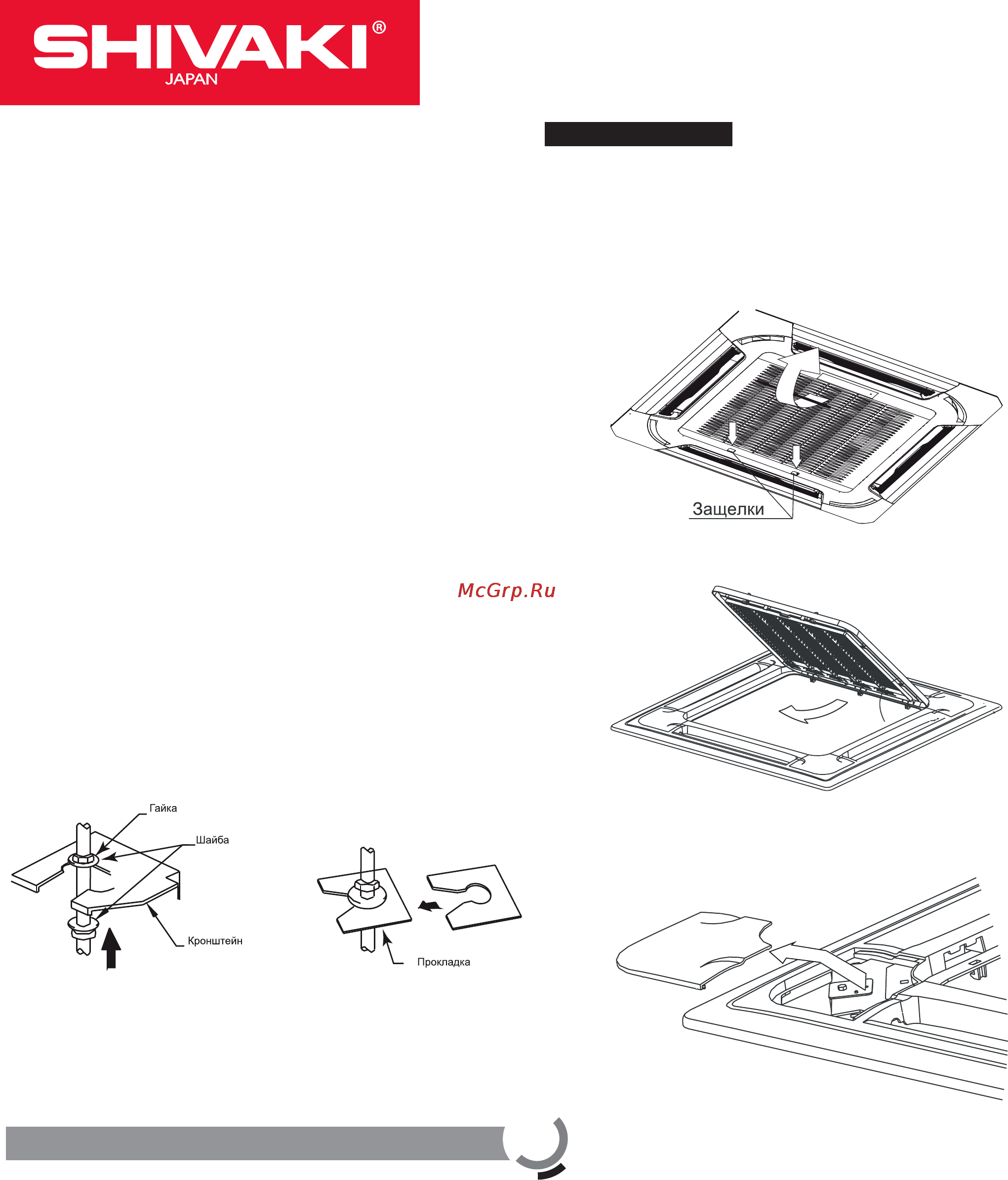

• Отмерьте необходимую длину трубопровода, трубки

отвода конденсата и проводов.

• Для уменьшения вибрации усильте потолок там, где

это необходимо.

• Определите места отверстий для подвесов так, что-

бы они совпадали с отверстиями на монтажной па-

нели.

• Просверлите 4 отверстия Ø 12 мм, глубиной 50-

55 мм в выбранных местах. Затем закрепите в них

подвесы(шпильки, крюки и т.п.).

• Лицевая панель должна закрывать подвесы, поэтому

отмерьте их необходимую длину заранее.

• Закручивайте равномерно 4 шестигранные гайки на

подвесах для ровной горизонтальной установки бло-

ка.

• Для проверки горизонтальности установки блока ис-

пользуйте уровень.

• Если блок неправильно установлен, то возможны

проблемы с отводом конденсата, и поплавковый дат-

чик может работать некорректно. Это может приве-

сти к протечкам конденсата.

• Отрегулируйте блок таким образом, чтобы расстоя-

ние между краями отверстия в потолке и сторонами

блока было одинаковым со всех 4-х сторон.

• Нижняя часть блока должна быть утоплена в потолок

на 10-12 мм.

• После того как позиция блока будет выверена, на-

дежно зафиксируйте его, затяните гайки.

Установка панели

Внимание! Никогда

не кладите панель лицевой ча-

стью на пол или другие поверхности. Никогда не ро-

няйте или не ударяйте панель.

• Одновременно сместите две фиксирующих защёлки,

затем потяните ее слегка в горизонтальном направ-

лении.

• Отклоните ее на угол 30 градусов и снимите

• Для снятия установочных заглушек в четырех углах:

выкрутите болты, и снимите их.
