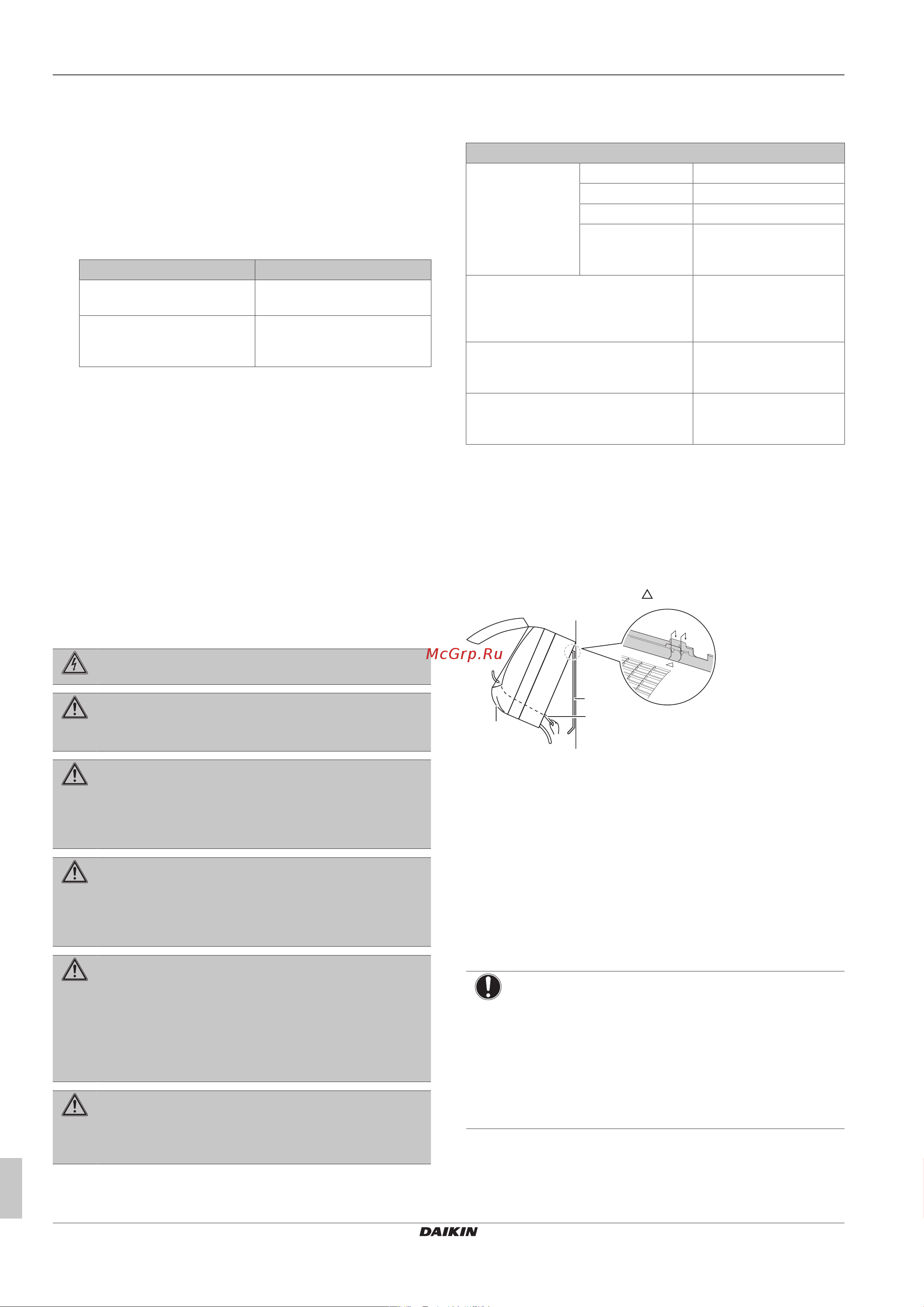

![Daikin FTXF25C5V1B [12/20] Характеристики стандартных компонентов электропроводки](/views2/1771577/page12/bgc.png)
7 Подключение электрооборудования
Руководство по монтажу
12
FTXF20~42C5V1B
Комнатные кондиционеры Daikin
3P519299-9X – 2020.12
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
6.3.2 Проведение вакуумной сушки
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует
влага. Переходите к
следующему действию.
3 Откачивайте из системы воздух, как минимум, в течение
2 часов до тех пор, пока в трубопроводе не установится
контрольное давление −0,1МПа (−1бар).
4 После выключения насоса проверяйте давление, как
минимум, в течение 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
7 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
7.1 Характеристики стандартных
компонентов электропроводки
Деталь
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Размеры
проводов
Должны соответствовать
действующему
законодательству
Соединительный кабель Минимальное сечение
кабеля составляет
2,5мм² и применимо для
напряжения 220~240В
Рекомендуемые плавкие
предохранители, устанавливаемые
на месте
20А
Автоматический выключатель
защиты от замыкания на землю
Должны соответствовать
действующему
законодательству
7.2 Подключение электропроводки к
внутреннему блоку
Электромонтажные работы следует выполнять в соответствии с
инструкцией по монтажу и местными нормативами,
регламентирующими прокладку электропроводки.
1 Установите внутренний блок на крюки монтажной пластины.
Пользуйтесь отметками « » как направляющими.
b
a
c
a Монтажная пластина (входит в комплект
принадлежностей)
b Соединительный кабель
c Направляющая проводки
2 Откройте переднюю панель, а затем – сервисную крышку.
См. параграф «5.2Открывание внутреннего блока» [47].
3 Пропустив соединительный кабель от наружного блока
через сквозное отверстие в стене, проложите его через
заднюю панель и переднюю часть внутреннего блока.
Внимание! если концы соединительного кабеля были заранее
очищены, оберните их изоляционной лентой.
4 Загните конец кабеля вверх.
ПРИМЕЧАНИЕ
▪ Обеспечьте раздельную прокладку линий
электропитания и управления. Электропроводка
управления и электропроводка питания могут
пересекаться, но НЕ должны быть проложены
параллельно.
▪ Чтобы избежать электромагнитных помех,
расстояние между ними должно ВСЕГДА
составлять не менее 50мм.
