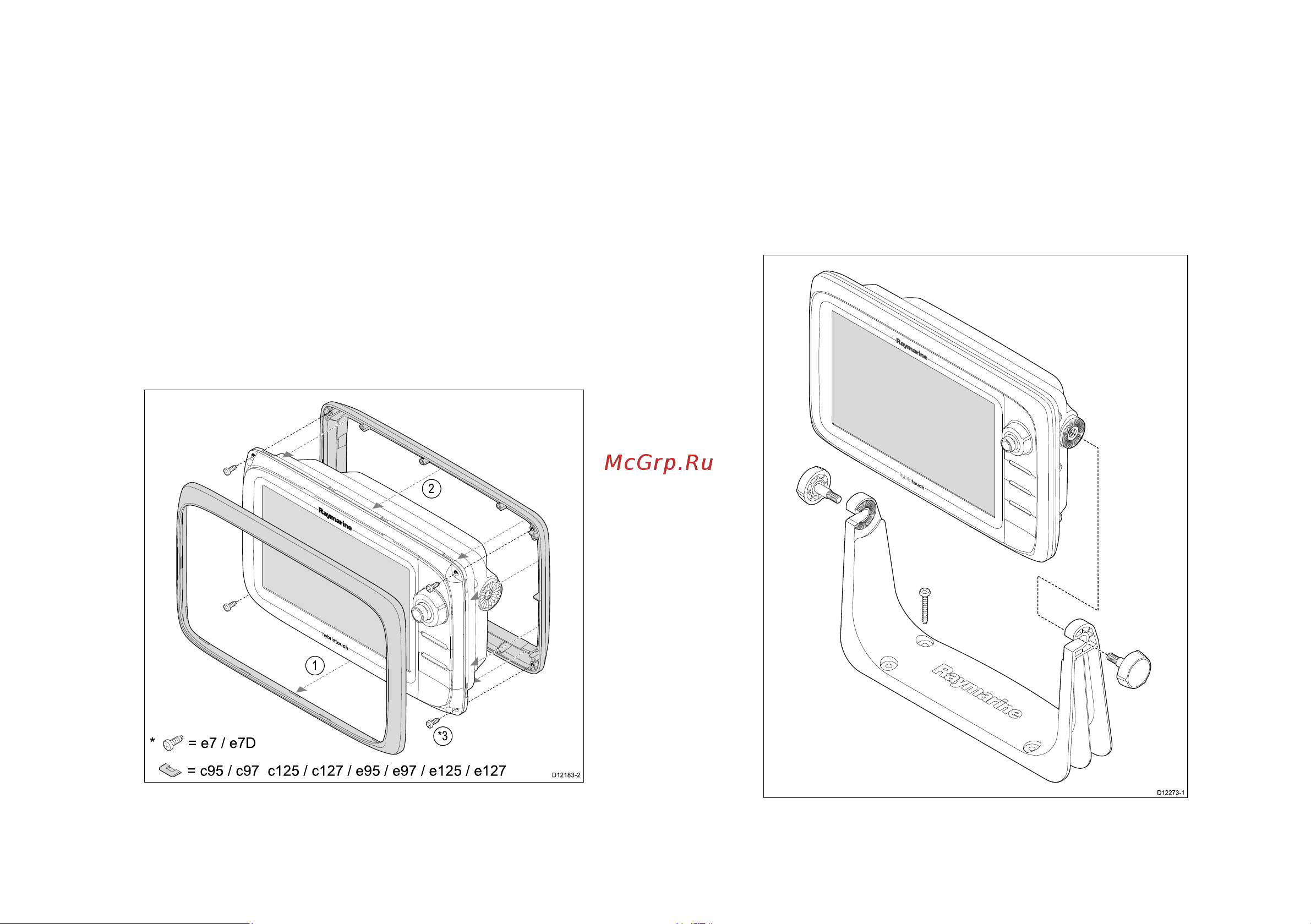

Установка задней оправы
Перед монтажом блока на поворотном кронштейне (входит в
комплект поставки) необходимо установить заднюю
оправу.Снимите переднюю оправу. Инструкции по выполнению
операции приведены отдельно.
2. Приложите оправу к задней стороне дисплея, обеспечив
правильную взаимную ориентацию. Приложите
уверенное, но равномерное усилие вдоль:
I. Внешних краев – сначала с боковых сторон вверх, а
затем вдоль верхнего края, обеспечивая надежную
фиксацию зажимов.
II. Внутре
нних краев – добейтесь, чтобы опора плотно
прилегала к блоку со всех сторон.
3. С помощью винтов (входят в комплект) прикрепите оправу
к дисплею.
Монтаж на кронштейне (поворотном кронштейне)
Дисплей можно устанавливать на кронштейне. Перед
монтажом оборудования, убедитесь, что:
• Выбрано подходящее место.
• Определен маршрут прокладки кабелей и подготовлены
все разъемы.
• Установлена передняя оправа.
1. Разметьте на монтажной поверхности места отверстий
под винты кронштейна.
D12183-2
* = e7 / e7D
= c95 / c97 c125 / c127 / e95 / e97 / e125 / e127
*3
2
1
D12273-1
ООО "Микстмарин" - эксклюзивный дистрибьютор в России навигационного оборудования Raymarine: www.mikstmarine.ru
