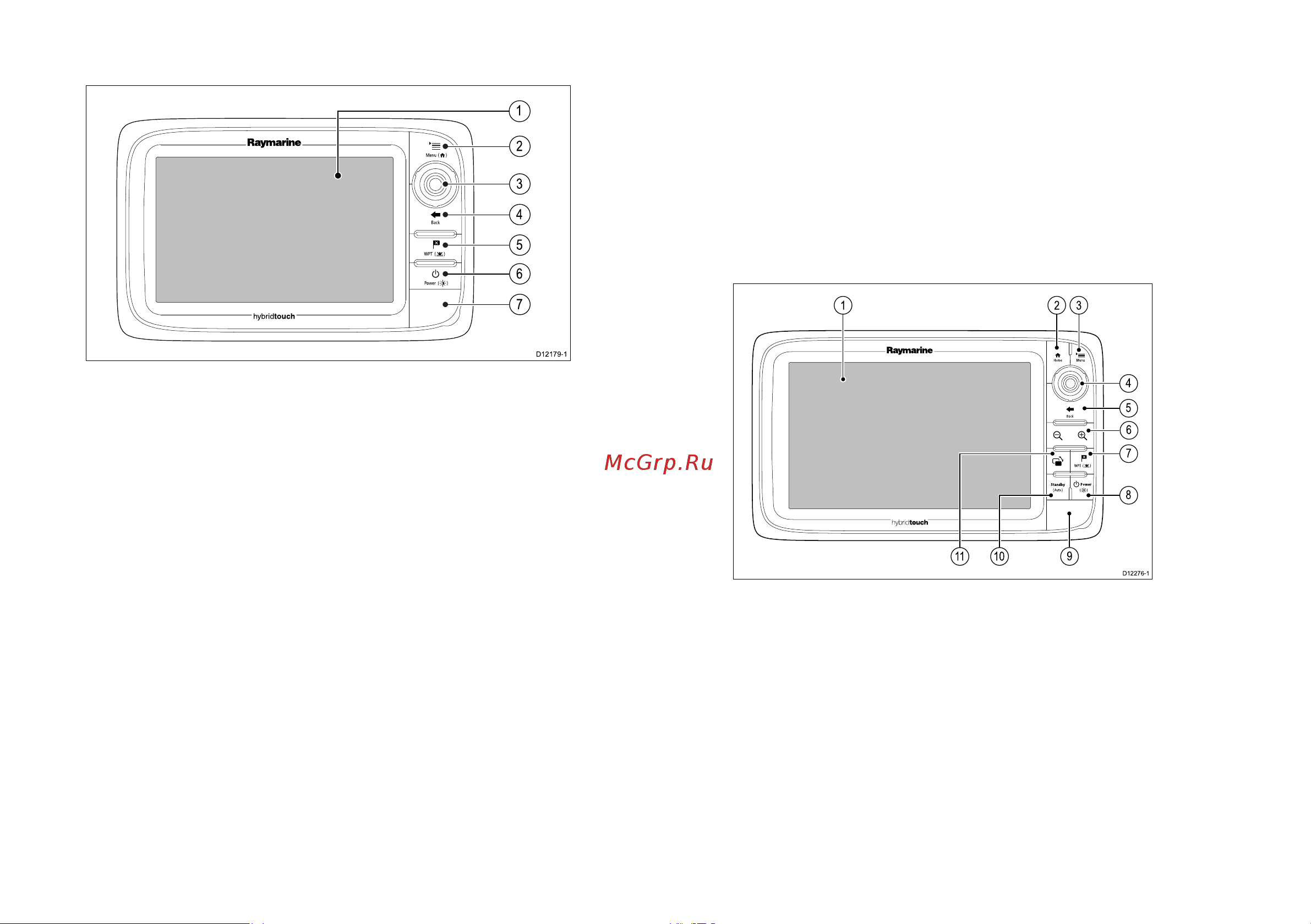

Органы управления дисплеями e 7/e7D
1. Сенсорный экран — для управления многими функциями,
включая все операции с меню, можно просто касаться
экрана (только многофункциональные дисплеи с
использованием технологии HybridTouch).
2. Menu (Меню) — доступ к меню. При повторном нажатии
меню закрываются.
3. UniControl (Универсальный регулятор) — выполняет
функции джойстика и поворотного регулятора, а также
кнопки ОК для использования в меню и приложениях.
4. B
ack (Назад) — нажмите, чтобы вернуться к
предыдущему меню или уровню диалога.
5. WPT / MOB — нажмите и отпустите, чтобы получить
доступ к опциям путевых точек. Нажмите еще раз, чтобы
поставить путевую точку. Нажмите и удерживайте, чтобы
поставить отметку «человек за ботом» (MOB) в точке
текущей позиции.
6. Power (Электропитание) — нажмите один раз, чтобы
включить устройство. Если блок включен, нажмите кнопку
Power еще раз, чтобы настроить яркость, получить до
ступ
к включению других устройств и органам управления
авторулевым. Нажмите и удерживайте, чтобы выключить
устройство.
7. Отсеки карты памяти — откройте дверку отсека, чтобы
вынуть или вставить карта памяти типа MicroSD. Имеются
2 слота (помечены цифрами 1 и 2) для картографических
карты памяти для архивирования данных о путевых
точках, маршрутах и траекториях.
Органы управления дисплеев моделей c95 / c97/
c125 / c127 / e95 / e97 / e125 / e127
1. Сенсорный экран — для управле
ния многими функциями,
включая все операции с меню, можно просто касаться
экрана (только многофункциональные дисплеи с
использованием технологии HybridTouch).
2. Home (Главное окно) — нажмите, чтобы вернуться в
главное окно.
3. Menu (Меню) — доступ к меню. При повторном нажатии
меню закрываются.
4. UniControl (Универсальный регулятор) — выполняет
функции джойстика и поворотного регулятора, а также
кнопки ОК для использования в меню и прило
жениях.
D12179-1
2
4
5
6
7
3
1
D12276-1
1
2 3
4
5
6
7
11 10
8
9
ООО "Микстмарин" - эксклюзивный дистрибьютор в России навигационного оборудования Raymarine: www.mikstmarine.ru
