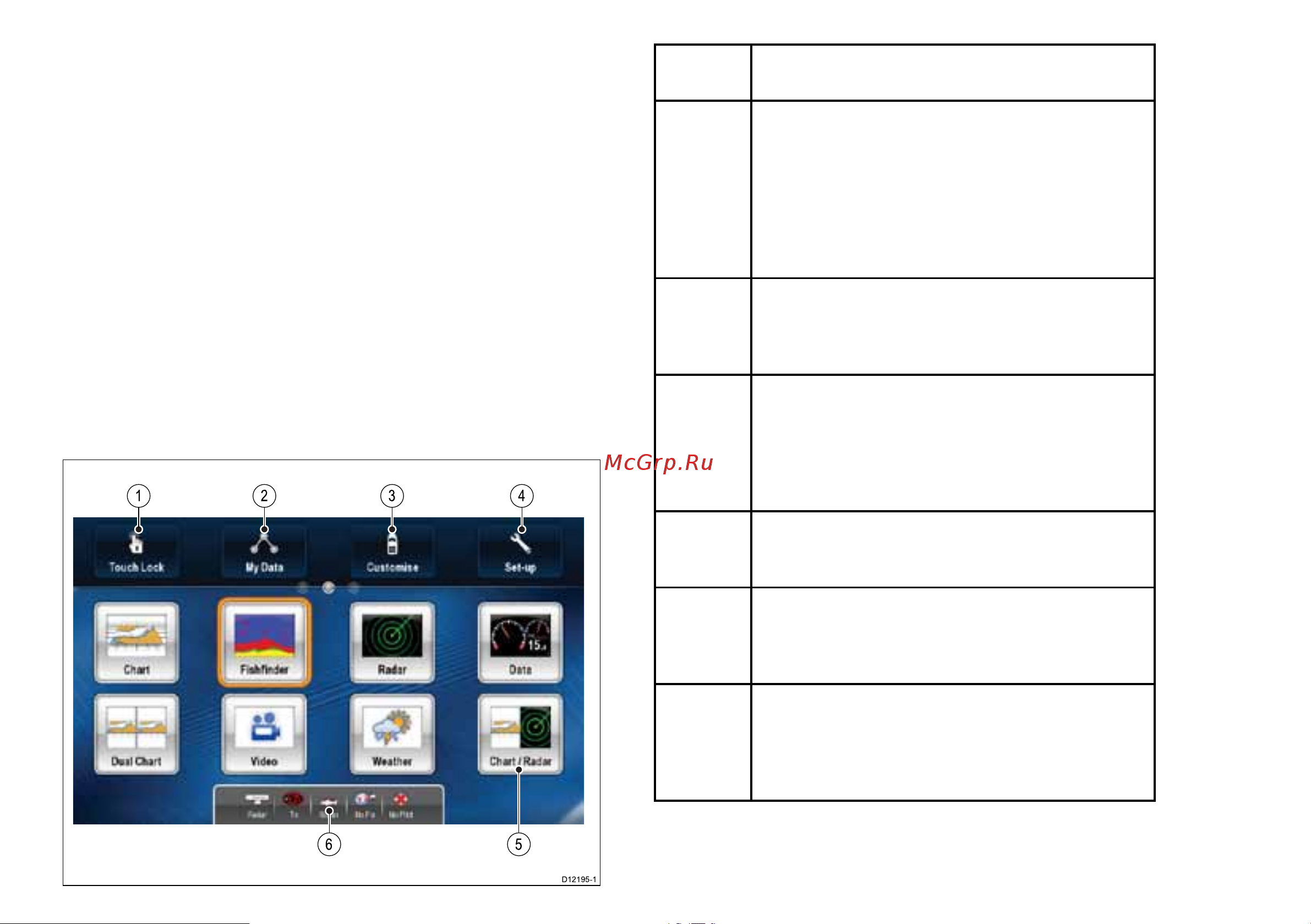

Обзор главного окна
Главное окно является основной точкой доступа к различным
функциям дисплея.
• Кроме того, главное окно обеспечивает быстрый доступ к
данным (путевые точки, маршруты и траектории).
• Для выхода в главное окно нажмите и удерживайте с течении 3
секунд кнопку MENU (МЕНЮ). Или выберите пиктограмму Home
(Главное окно) на экране.
• В главном окне расположены несколько пиктограмм страниц
приложений. Приложения можно запустить, выбрав
соо
тветствующую пиктограмму.
• Работая джойстиком или касаясь экрана пальцем, вы
можете прокрутить главное окно и перейти к другим
страницам приложений.
Элемент
экрана
Описание
1
Touch Lock (Блокировка сенсорного
экрана) — выбор этой пиктограммы блокирует
сенсорный экран, предотвращая
непреднамеренное использование. Для
выключения блокировки используйте
UniControl, чтобы отменить выбор
пиктограммы Touch Lock (только на дисплеях
HybrifTouch).
2
My Data (Мои данные) — данная
пиктограмма дает возможность
централизованно работать с маршрутами,
траекториями и путевыми точками.
3
Customize (Пользовательские настройки)
— эта пиктограмма используется для
настройки страниц приложений и выбора
языка дисплея, единиц измерения, установки
даты/времени, ввода подробных параметров
судна и настройки параметров экрана.
4
Set-up (Настройки) — эта пиктограмма
используется для доступа к меню настроек
системы.
5
Page (Приложение) — каждая пиктограмма
соответствует определенной странице
приложений. На странице могут одновременно
отображаться не более двух приложений.
6
Status bar (Строка состояния) — эти
информационные пиктограммы подтверждают
состояние подключенного внешнего
оборудования, включая GPS, AIS, радар и
авторулевой.
D
12195-1
1 2 3 4
6 5
