Инструкция по установке и эксплуатации
ВАРОЧНЫЕ ПОВЕРХНОСТИ
8
Инструкция по установке и эксплуатации

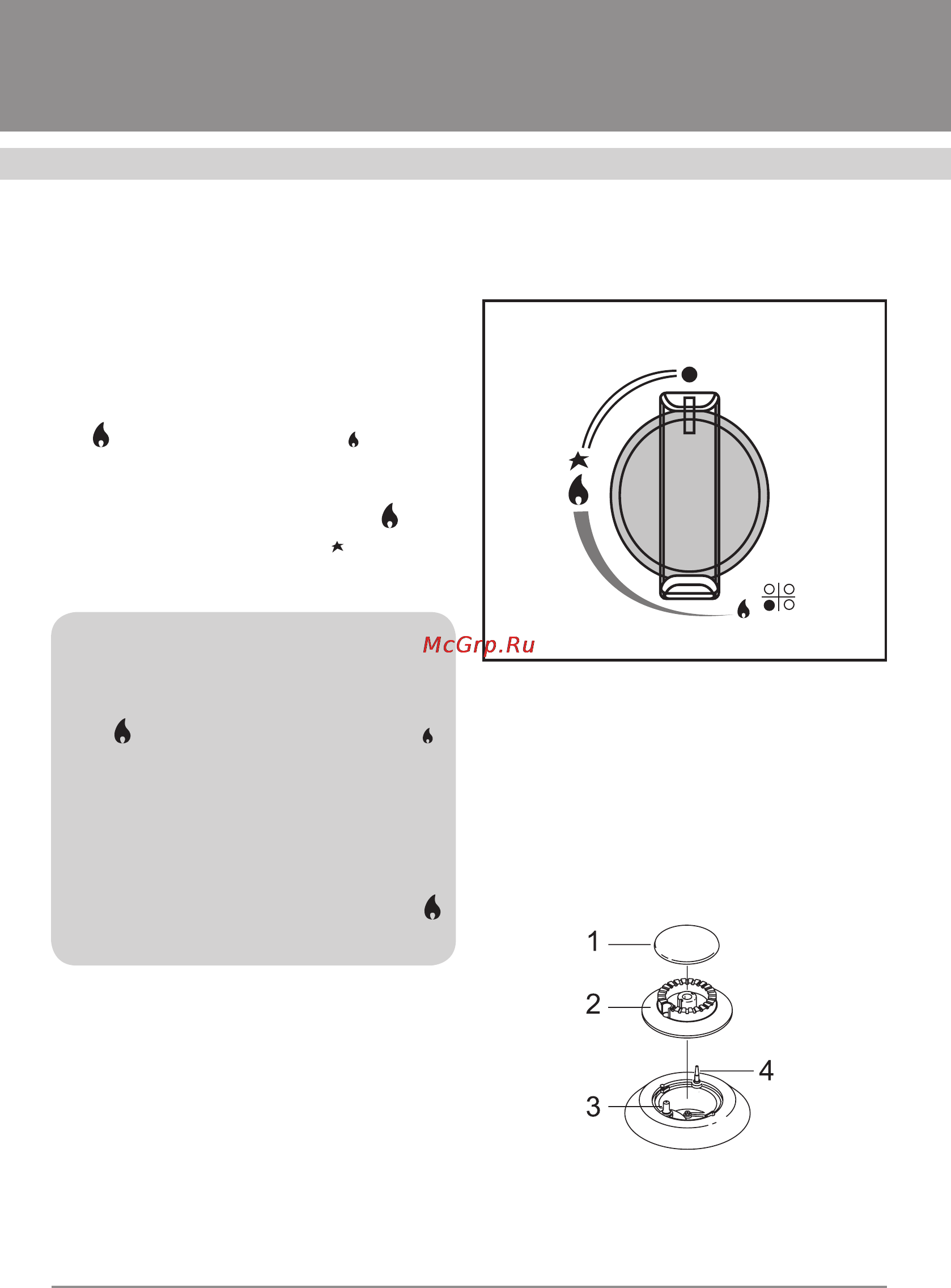

Поток газа к конфоркам (мощность
конфорок) регулируется ручками управ-
ления газовыми конфорками (рис. 2), ко-
торые, в свою очередь, управляют кра-
нами.
Символы пламени «Максимальное пла-
мя»
, «Минимальное пламя» и символ
«Выключено»
нанесены на варочной
панели возле ручек управления. Рядом с
символом «Максимальное пламя»
нане-
сен символ «искры розжига»
, что свиде-
тельствует об оборудовании моделей ав-
томатической системой электророзжига.
Внимание! Все рабочие поло-
жения ручки управления должны
выбираться в интервале между
символами «Максимальное пла-
мя»
и «Минимальное пламя» .
Между этими положениями осу-
ществляется плавная регулиров-
ка непрерывной, устойчивой по-
дачи газа к конфоркам. Ни в коем
случае не выбирайте рабочее по-
ложение в интервале между сим-
волами «Максимальное пламя»
и «Выключено»
.
С целью удобства контроля величины
пламени конфорки, зажигайте газ до
того, как ставить на решетку емкость для
приготовления пищи.
На всех, рассматриваемых в данной
инструкции, моделях установлены га-
зовые конфорки с электророзжигом, а
некоторые модели, кроме того, имеют
систему защиты от утечки газа (газ-
контроль). Общий вид разобранной
на составные части газовой конфор-
ки представлен на рис. 3. В ее составе
можно выделить следующие элементы:
Рис. 2
1. Колпачок конфорки.
2. Пламярассекатель.
3. Свеча розжига.
4. Термоэлемент «газ-контроля».
Рассмотрим особенности зажигания
газа в конфорках в том и другом случаях.
Рис. 3
УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
