BRAIT BR-260 [9/20] Блок двигателя
![BRAIT BR-260 [9/20] Блок двигателя](/views2/1771835/page9/bg9.png)
6

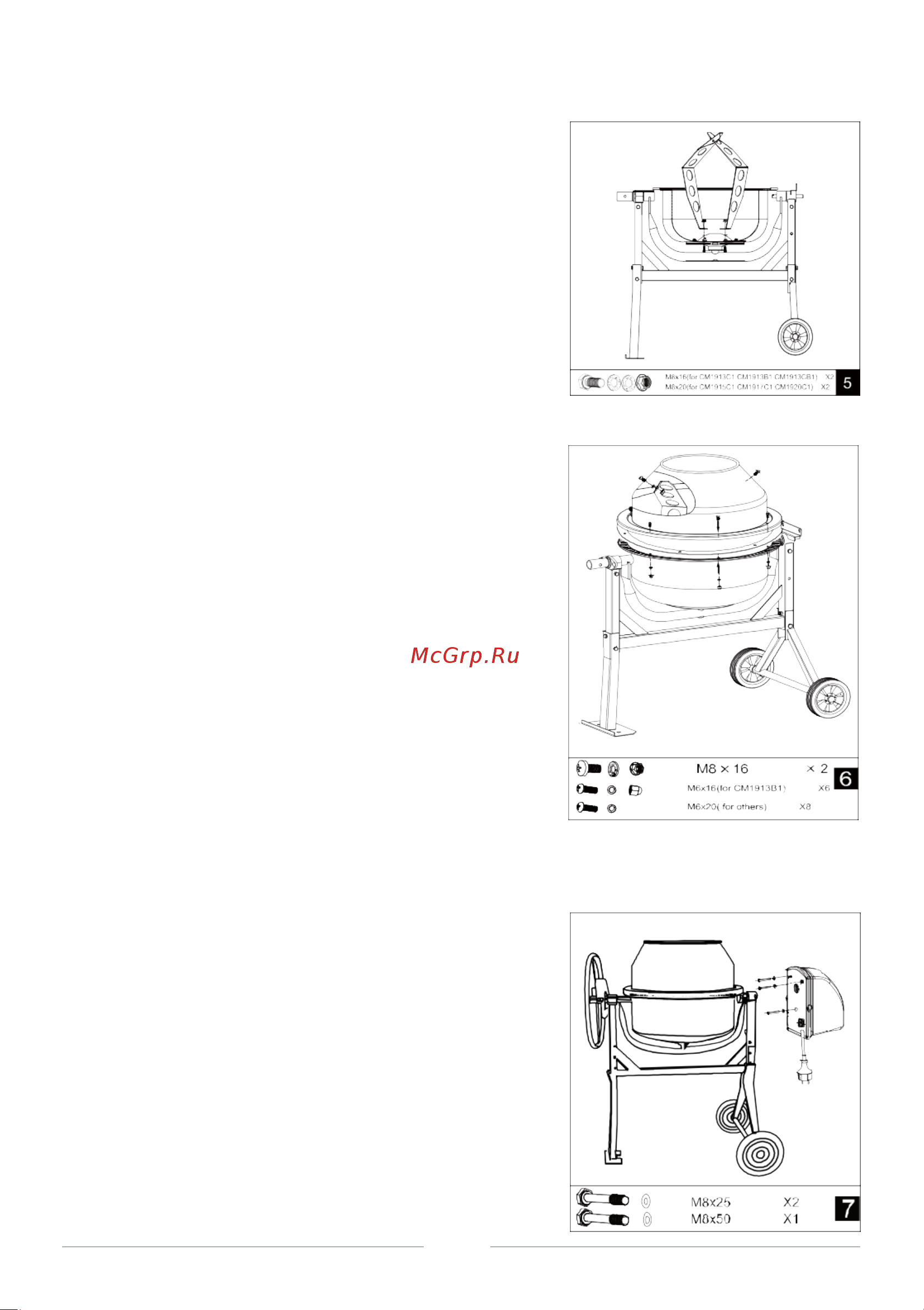

Лопасти для размешивания
1.
Установите лопасти бетономешалки внутрь
нижнего полубака так, как показано на рисунке.
2.
В нижней части полубака расположены два
отверстия. Используйте для крепления болты М8Х16
или болты
M8x20 (в зависимости от модели),
которые вставляются с внешней стороны полубака.
Гайки и шайбы устанавливаются изнутри.
Внимание: Мягкие алюминиевые шайбы должны
быть установлены между лопастями и баком для
герметичности.
Верхний полубак
1.
Установите резиновую прокладку в паз
нижнего полубака. Отверстия в прокладке должны
совпасть с отверстиями для болтов.
2.
Установите верхний полубак на обод нижнего
полубака, убедитесь, что отверстия совместились и
стрелки сошлись.
3.
Вставьте шесть винтов M6x16 с
крестообразной головкой вместе с
шайбами или
восемь винтов с шайбами
(в зависимости от
модели)
в отверстия на венце. Наденьте на каждый
винт снизу шайбу, гайку и плотно затяните.
4.
Закрепите лопасти на верхнем полубаке
винтами M8x16 через отверстия с внешней стороны.
5.
Кожаные шайбы устанавливаются внутри
между лопастями и верхним полубаком. Затяните
лопасти с внутренней стороны, используя гайки.
6.
Убед итесь, что все лопасти надежно
закреплены.
Блок двигателя
Выровняйте шпоночные пазы, сдвигая блок
двигателя на вал шестерни. Закрепите блок с рамой
двумя болтами M8x25 и одним М8Х50 с шайбами.
