BRAIT BR-105 [15/24] Регулировка тросика сцепления

избежать завинчивания с

перекосом. Затяните свечу ключом, чтобы сжать шайбу

(см.рис.12). Когда вы устанавливаете новую свечу, для прижатия шайбы затяните ее

еще на 1/2 оборота. Если вы устанавливаете свечу, которой вы пользовались ранее,

затяните ее на 1/8 – 1/4 оборота.

Примечание:

Свеча зажигания должна быть затянута соответствующим образом.

Не полностью затянутая свеча может сильно разогреться и повредить двигатель.

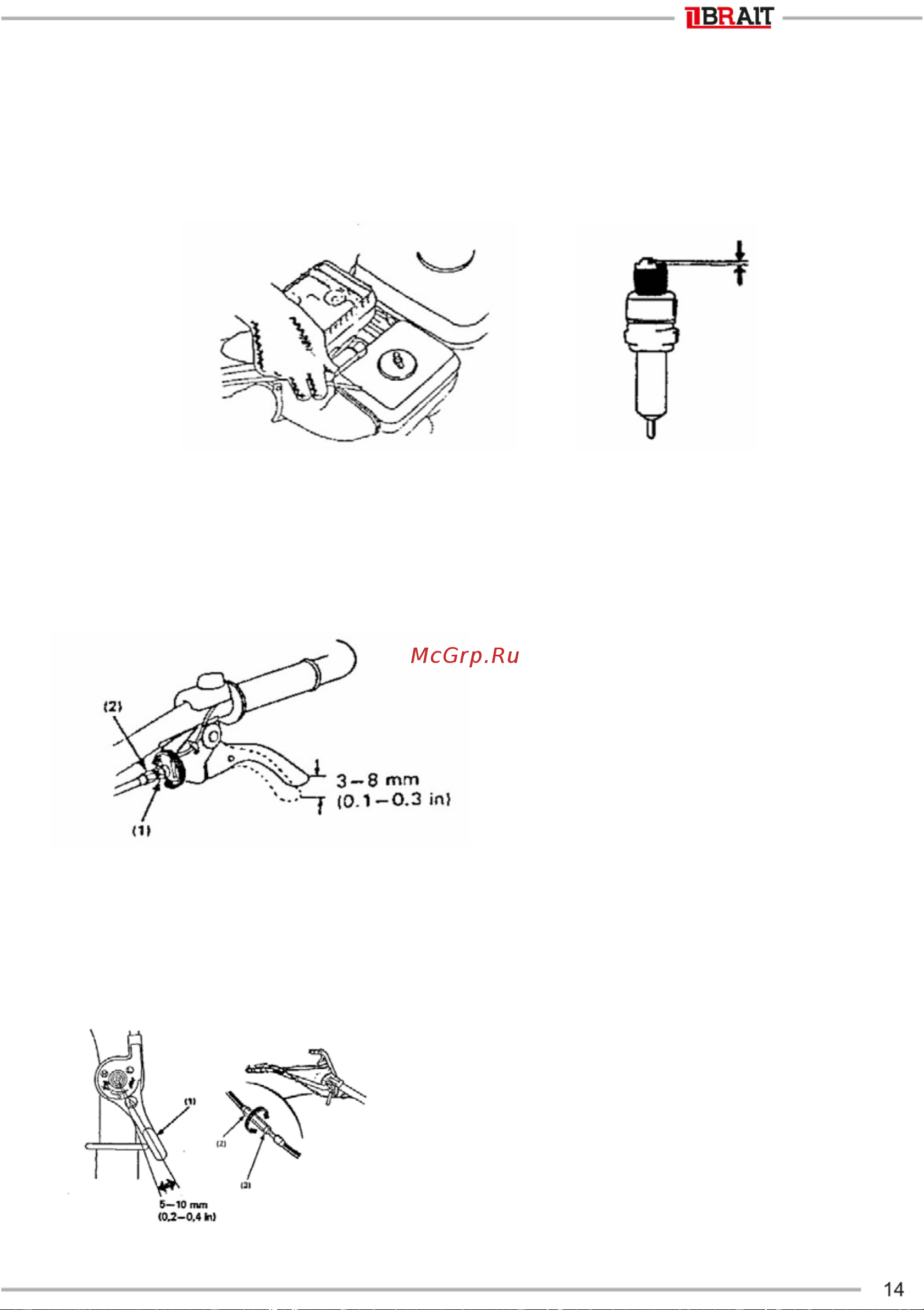

5. Регулировка тросика сцепления

Измерьте свободный ход сцепления на конце

рычага (см. рис.12). Свободный ход

должен быть 3-8 мм. Если ход тросика сцепления не соответствующий,

отпустите

стопорную гайку и закрутите или выкрутите

регулировочный болт при необходимости.

Стопорная гайка

2. Регулировочный болт

7.6. Регулировка тросика дроссельной заслонки

Измерьте свободный ход тросика сцепления на конце рычага (см. рис. 13).

Свободный ход должен быть 5-10 мм. Если свободный ход несоответствующий,

отпустите стопорную гайку и поверните регулировочную гайку при необходимости.

Рис. 13

1. Рычаг дроссельной заслонки

2. Регулировочная гайка

3. Стопорная гайка

Рис. 11

Рис. 12
