4
КОМПЛЕКТАЦИЯ
џ Триммер бензиновый - 1 шт.
џ Кожух защитный - 1 шт.
џ Нож дисковый - 1 шт.
џ Катушка триммерная - 1 шт.
џ Ремень плечевой - 1 шт.
џ Ёмкость для топливной смеси - 1 шт.
џ Инструкция по эксплуатации - 1 шт.
џ Редуктор - 2 шт.
џ Комплект инструментов и принадлежностей
(ключ шестигранный - 2 шт., отвёртка - 1 шт., ключ гаеч-
ный - 1 шт, ключ комбинированный - 1 шт., крепёж руко-
ятки - 1 шт, крепёж ремня - 1 шт., отсекатель лески - 1
шт., комплект винтов и гаек)
3. ОСНОВНЫЕ ЭЛЕМЕНТЫ КОМПЛЕКТАЦИИ ТРИММЕРА БЕНЗИНОВОГО

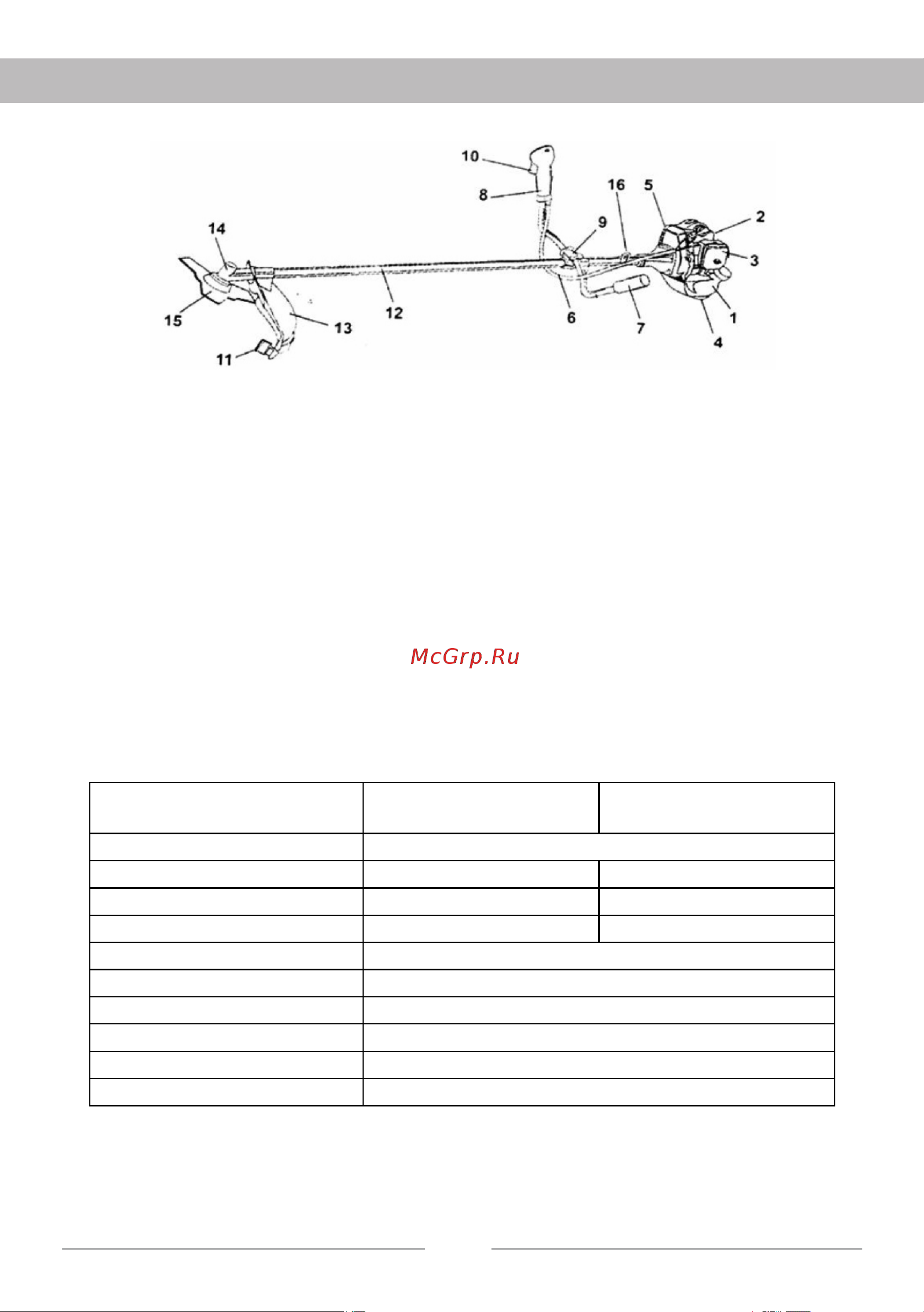

Основные элементы и части триммера бензинового представлены на рис.1.
Рис.1.
Основные элементы триммера бензинового
1.Топливный бак
2.Ручка стартера
3.Блок воздушного фильтра
4.Опора
5.Глушитель
6.Трос управления
7.Левая ручка управления
8.Правая ручка управления
9.Кронштейн соединительный рукоятки
10.Рычаг акселератора
11.Отсекатель лески
12.Штанга
13.Защитный кожух
14.Редуктор
15.Дисковый нож
16.Хомут крепления ремня
3.1. Технические характеристики моделей BPT435, BPT525
Модель
Тип двигателя
Номинальная мощность, Вт
3
Рабочий объём цилиндра, см
Объём топливного бака, л
Тип режущих инструментов
Диаметр ножа, мм (внутр./внешн.)
Вес брутто/нетто, кг
Топливо
Масло для топливной смеси
Габаритный размер, мм
BPT435 BPT525
1-цилиндровый, 2-тактный, воздушного охлаждения
Дисковый нож с твердосплавными резцами, триммерная леска
25,4/255/48-зубый
смесь (бензин АИ-92+масло для 2-тактных двигателей)
2-тактное масло для двигателей малого объёма с воздушным охлаждением
320х300х270
2200 2900
43,0 52,0
0,95
1,0
8,3/7,0
ВНИМАНИЕ!
Технические характеристики и комплект поставки могут быть изменены производителем
без предварительного уведомления.
