3. ОСНОВНЫЕ ЭЛЕМЕНТЫ КОМПЛЕКТАЦИИ ТРИММЕРА БЕНЗИНОВОГО
4

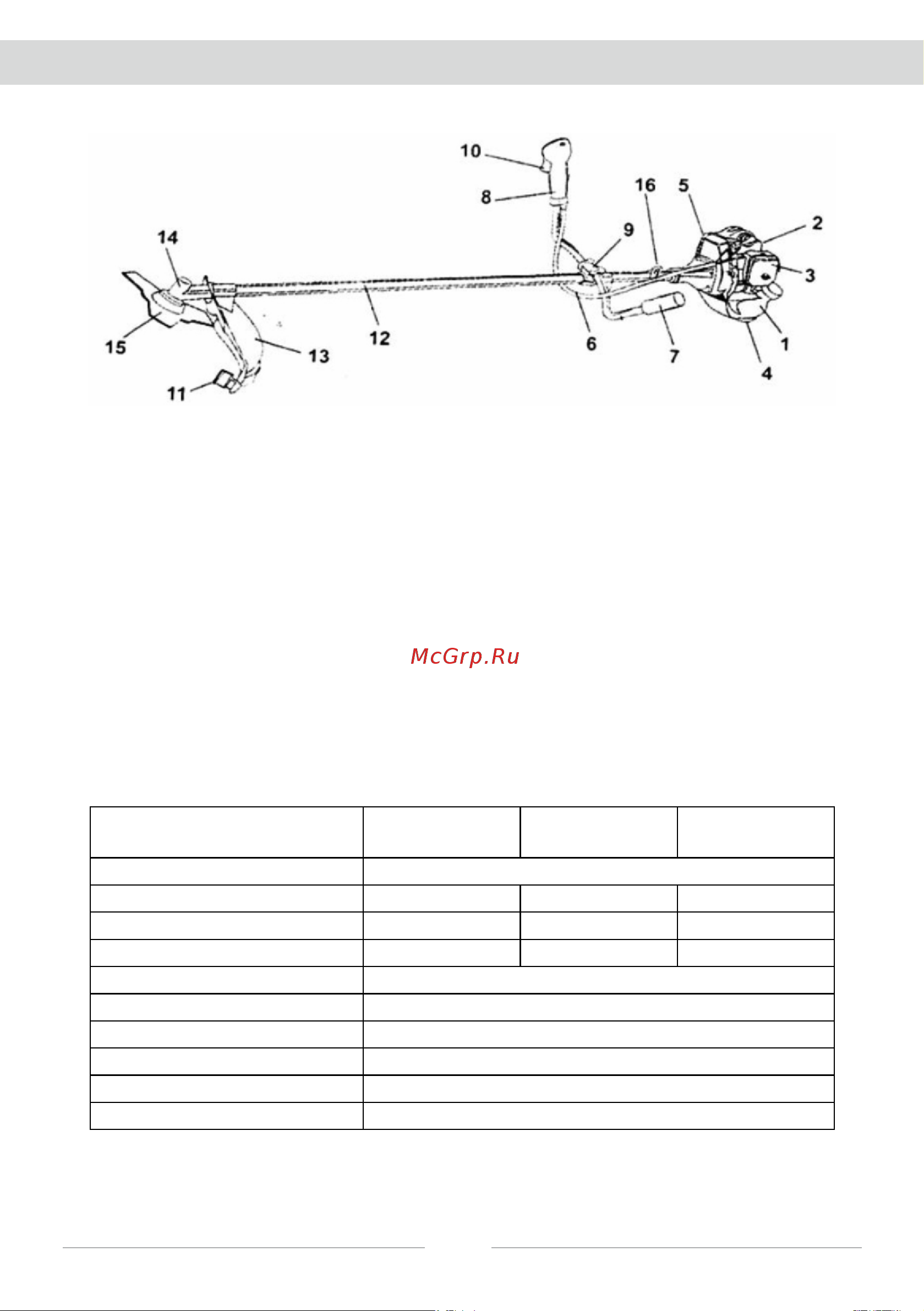

Основные элементы и части триммера бензинового представлены на рис.1.
Рис.1.
1. Топливный бак
2. Ручка стартера
3. Блок воздушного фильтра
4. Опора
5. Глушитель
6. Трос управления
7. Левая ручка управления
8. Правая ручка управления
9. Кронштейн соединительный рукоятки
10. Рычаг акселератора
11. Отсекатель лески
12. Штанга
13. Защитный кожух
14. Редуктор
15. Дисковый нож
16. Хомут крепления ремня
3.1. Технические характеристики моделей BR-430А, BR-520А, BR-580А
КОМПЛЕКТАЦИЯ
Модель
Тип двигателя
Номинальная мощность, Вт
3
Рабочий объём цилиндра, см
Объём топливного бака, л
Тип режущих инструментов
Диаметр ножа, мм (внутр./внешн.)
Вес брутто/нетто, кг
Топливо
Масло для топливной смеси
Габаритный размер, мм
BR-430А BR-520А BR-580А
1-цилиндровый, 2-тактный, воздушного охлаждения
Дисковый нож с твердосплавными резцами, триммерная леска
25,4/255/40 режущих зубьев
смесь (бензин АИ-92+масло для 2-тактных двигателей)
2-тактное масло для двигателей малого объёма с воздушным охлаждением
320х300х270
2200 2900 3400
43,0 52,0 58,0
0,95
1,0 1,1
8,3/7,0
џ Триммер бензиновый - 1 шт.
џ Кожух защитный - 1 шт.
џ Нож дисковый - 1 шт.
џ Катушка триммерная - 1 шт.
џ Ремень плечевой - 1 шт.
џ Ёмкость для топливной смеси - 1 шт.
џ Инструкция по эксплуатации - 1 шт.
џ Редуктор - 2 шт.
џ Комплект инструментов и принадлежностей
(ключ шестигранный - 2 шт., отвёртка - 1 шт., ключ
гаечный - 1 шт, ключ комбинированный - 1 шт., крепёж
рукоятки - 1 шт, крепёж ремня - 1 шт., отсекатель
лески - 1 шт., комплект винтов и гаек)
ВНИМАНИЕ!
Технические характеристики и комплект поставки могут быть изменены производителем
без предварительного уведомления.
