4.1. Установка U-образной рукоятки

U-образная рукоятка (см. рис.1) состоит из двух частей: левой (7) и правой (8) ручек

управления, которые прикреплены к штанге (12) с помощью соединительного

кронштейна (9). Левая ручка служит для удержания триммера бензинового левой рукой, а

правая ручка – для удержания правой рукой и управлением работой триммера

бензинового.

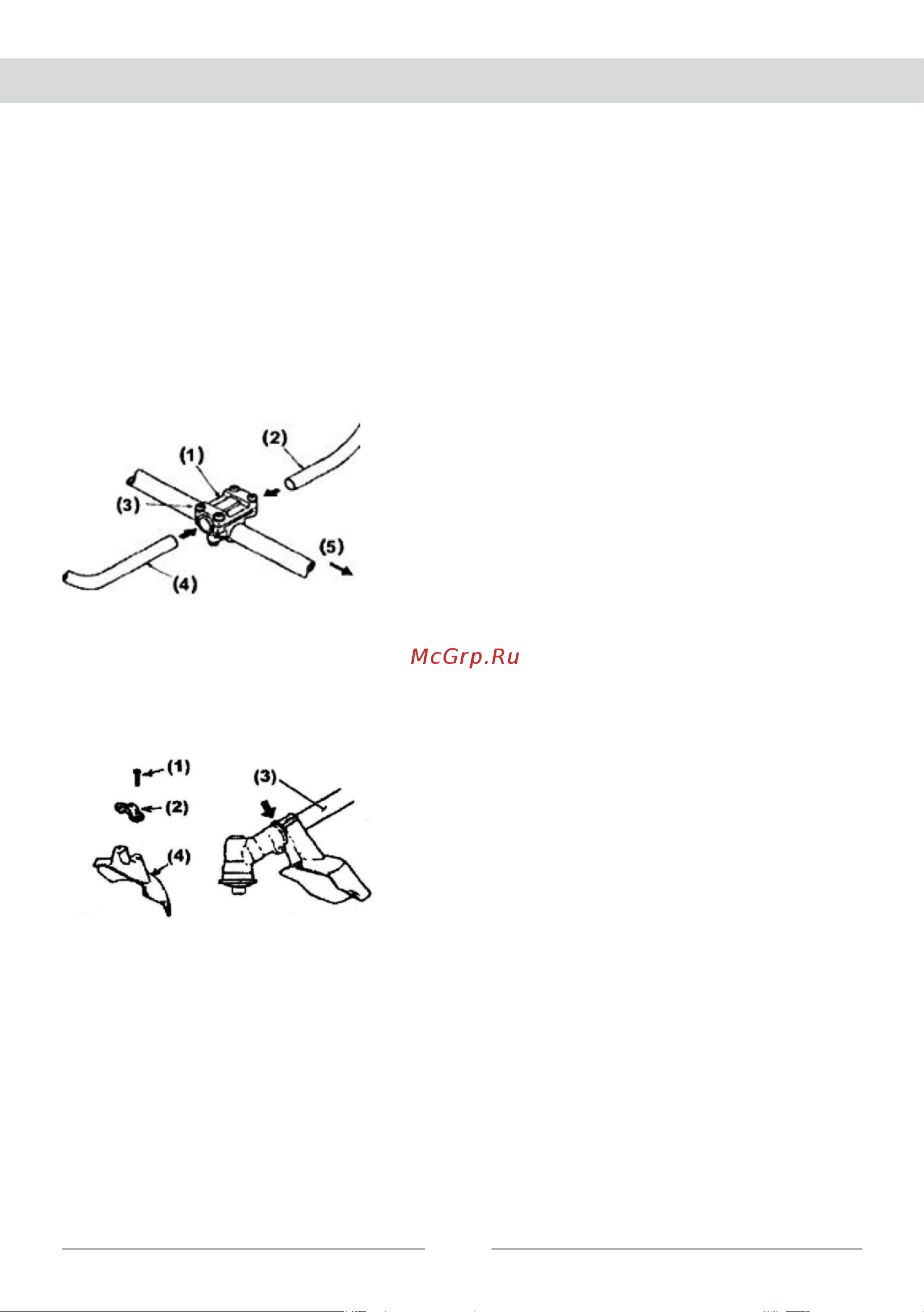

Установка U-образной рукоятки (см. рис.2):

1. Ослабьте болты (3) на верхней крышке кронштейна (1).

2. Вставьте левую (4) и правую (2) ручки управления в соединительный кронштейн

согласно рис. 2 и затяните болты (3).

4. СБОРКА ТРИММЕРА БЕНЗИНОВОГО

1 - верхняя крышка кронштейна

2 - правая ручка управления

3 - болт

4 - левая ручка управления

5 - сторона двигателя

Рис. 2

4.2. Установка защитного кожуха

Установка защитный кожух (4) на штангу (3) выше корпуса редуктора и закрепите его с

помощью скобы (2) и винтов (1).

1 - винт

2 - скоба

3 - штанга

4 - защитный кожух

Рис. 3

4.3. Установка дискового ножа

1.Установите внутренний фланец (8) на выходной вал (6),и поверните так, чтобы

ключом (7) через отверстие в корпусе редуктора (9) застопорить его.

2. Установите нож (5) на посадочное место во внутреннем фланце (8).

3. Установите на выходной вал (6) прижимной фланец (4) и наружный фланец (10).

4.Закрутите гайку (1) с помощью ключа (11). Резьбовое соединение имеет левую

резьбу, поэтому закручивание произведите в направлении против часовой стрелки.
