3. ОСНОВНЫЕ ЭЛЕМЕНТЫ КОМПЛЕКТАЦИИ ТРИММЕРА БЕНЗИНОВОГО
4

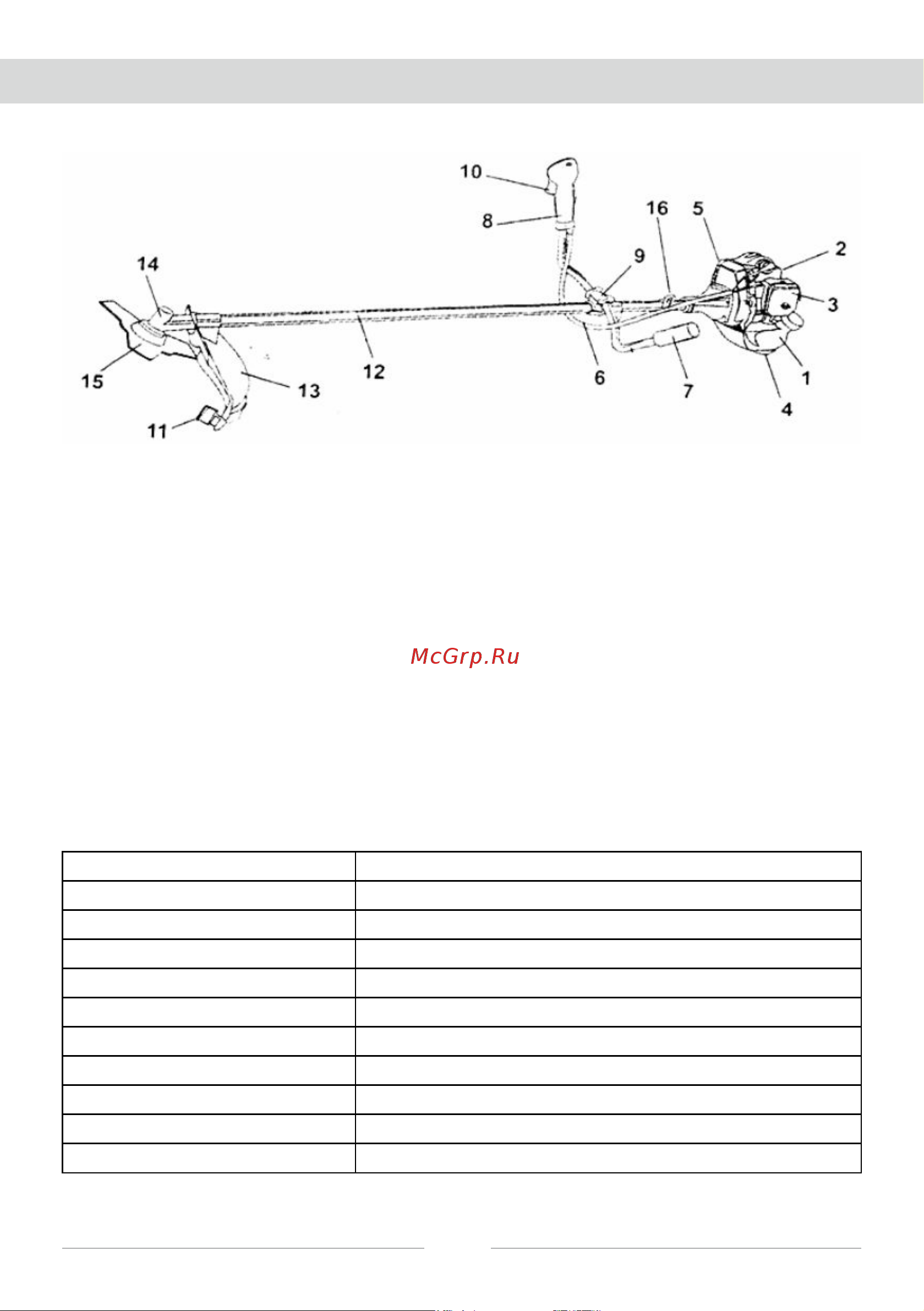

Основные элементы и части триммера бензинового представлены на рис.1.
ВНИМАНИЕ!
Технические характеристики и комплект поставки могут быть изменены
производителем без предварительного уведомления.
Рис.1.
Основные элементы триммера бензинового
1. Топливный бак
2. Ручка стартера
3. Блок воздушного фильтра
4. Опора
5. Глушитель
6. Трос управления
7. Левая ручка управления
8. Правая ручка управления
9. Кронштейн соединительный рукоятки
10. Рычаг акселератора
11. Отсекатель лески
12. Штанга
13. Защитный кожух
14. Редуктор
15. Дисковый нож
16. Хомут крепления ремня
3.1. Технические характеристики моделей BR-330, BR-330(C)*
*Триммер с модификацией «С» имеет разъёмную штангу.
Модель
Тип двигателя
Номинальная мощность, Вт
3
Рабочий объём цилиндра, см
Объём топливного бака, л
Тип режущих инструментов
Диаметр ножа, мм (внутр./внешн.)
Вес брутто/нетто, кг
Топливо
Масло для топливной смеси
Габаритный размер, мм
BR-330, BR-330(C)
1-цилиндровый, 2-тактный, воздушного охлаждения
Дисковый нож с твердосплавными резцами, триммерная леска
25,4 / 255
смесь (бензин АИ-92+масло для 2-тактных двигателей в пропорции,
рекомендованной изготовителем масла)
2-тактное масло для двигателей малого объёма с воздушным охлаждением
320х300х250
1400
33,0
0,95
8,5 / 7,3
